叉装式圆木夹爪抓斗结构设计

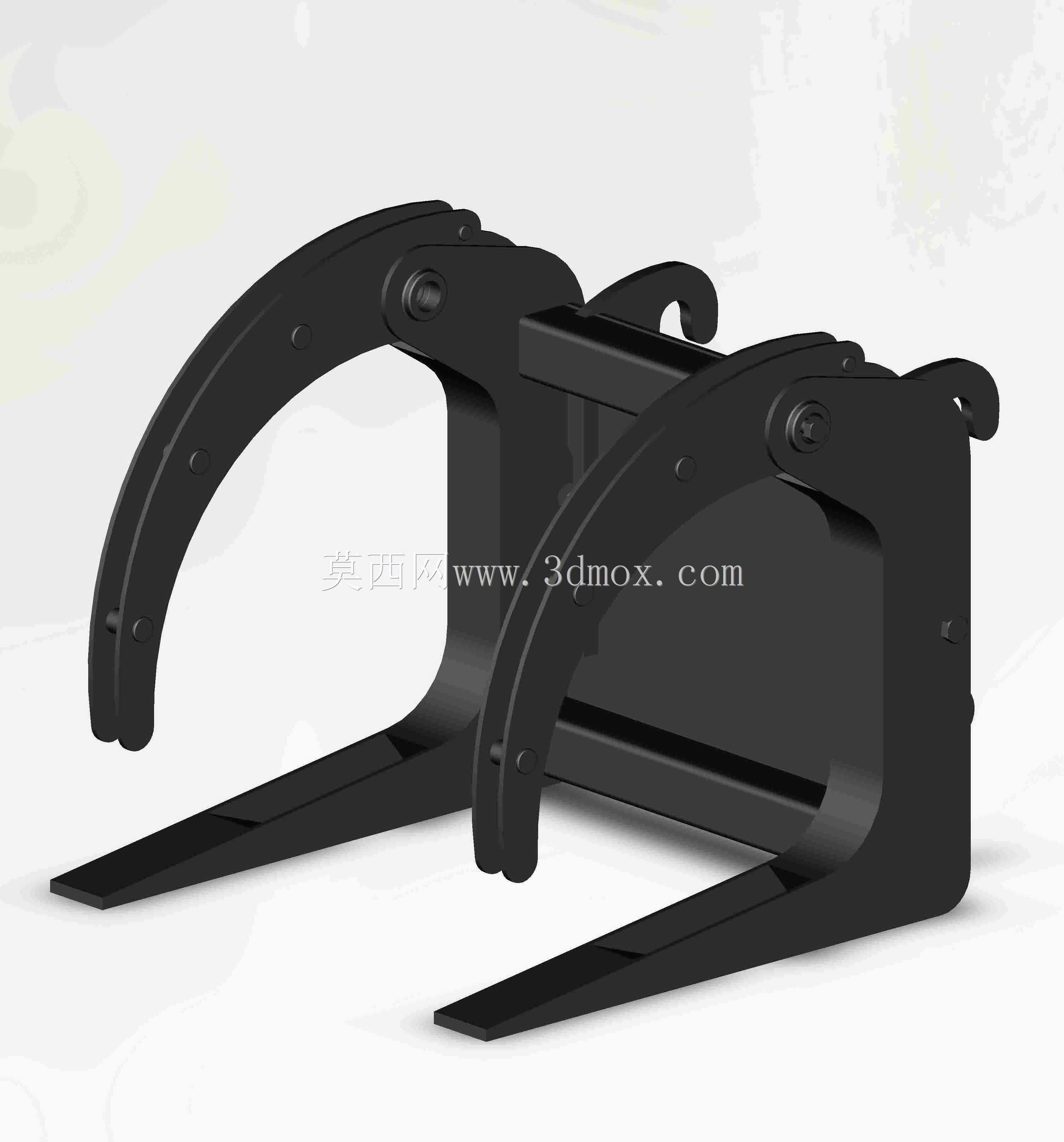

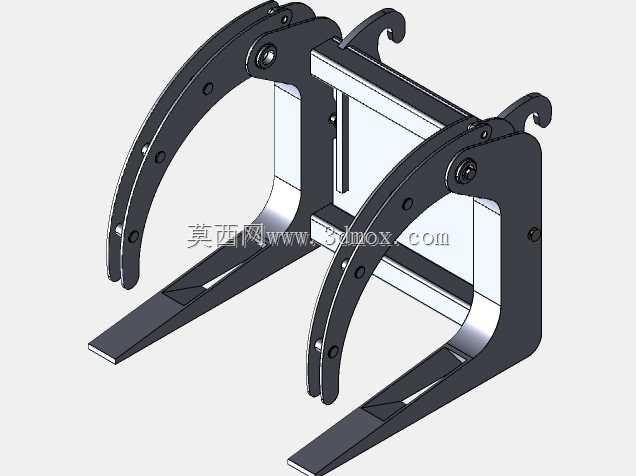

这款夹爪属具主要配套叉装车、装载机等工程主机使用，核心作业场景覆盖林区原木转运、木材加工厂圆木堆垛、建材市场圆柱形管材装卸、造纸厂原料段木上料等工况，针对大曲率圆柱类物料的转运痛点设计，解决了传统平叉无法稳定抱持圆形物料、转运过程易滚落的问题。从结构设计逻辑来看，整体采用双弧形抱臂配合底部托叉的组合构型，区别于单一抱合式夹爪，底部的两个平行托叉可在抱臂闭合前先插入物料堆底部，承托物料的整体重量，避免抱臂夹持力过大损伤木材表面，也能防止长尺寸物料在转运中从夹爪下方滑脱。两侧的弧形抱臂采用对称铰接布局，铰接点设置在夹爪主体框架的上部位置，抱臂的弧线曲率经过多轮工况验证，适配直径范围覆盖常规林区采伐的小径级到中径级原木，抱臂内侧预留了安装防滑耐磨衬板的安装位，实际使用时可根据物料粗糙度更换不同摩擦系数的衬板，提升夹持稳定性。夹爪的上部设置有标准的叉装连接挂口，挂口的尺寸边界匹配主流吨位叉装车的货叉安装间距，不需要额外改装主机挂接结构，可实现快速换装，挂接后抱臂的开合驱动可配套主机的附属液压油路，不需要额外增设独立动力单元，降低配套改造成本。设计过程中重点考量了作业时的视野边界，抱臂的轮廓做了收窄处理，操作人员在主机驾驶位可清晰观察到抱臂的开合位置以及托叉的插入深度，减少对位操作的盲区。整体框架采用箱型焊接结构，在保证整体结构强度的前提下控制了属具自重，避免过多占用主机的额定载荷余量，托叉的上表面做了微倾角处理，插入料堆时可顺着物料间隙滑入，降低插入阻力，抱臂的开合行程做了冗余设计，即使物料直径出现小幅偏差也能可靠抱合。在安装边界上，夹爪整体宽度适配常规林区作业的通道宽度，不会在狭窄堆垛区域出现两侧刮碰料堆的问题，铰接位置的销轴采用免润滑的衬套结构，减少户外作业的日常维护频次，抱臂的末端做了圆弧过渡处理，避免抱合过程中对木材端面造成不必要的磕碰损伤。实际作业时，操作人员先操控主机将托叉插入物料底部，待托叉到位后再驱动两侧抱臂向内回转，抱合到设定压力后即可起升转运，整个动作流程连贯，单次抱夹可完成单根大直径圆木或者多根小直径圆木的转运，相比传统的钢丝绳捆扎作业方式，作业效率提升明显，也降低了作业人员的劳动强度，同时避免了捆扎作业中可能出现的物料滑脱安全隐患。
