车载折臂吊配货箱自装卸作业装置

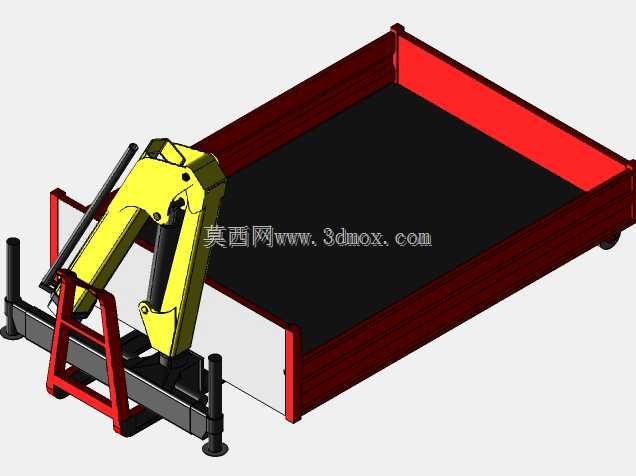

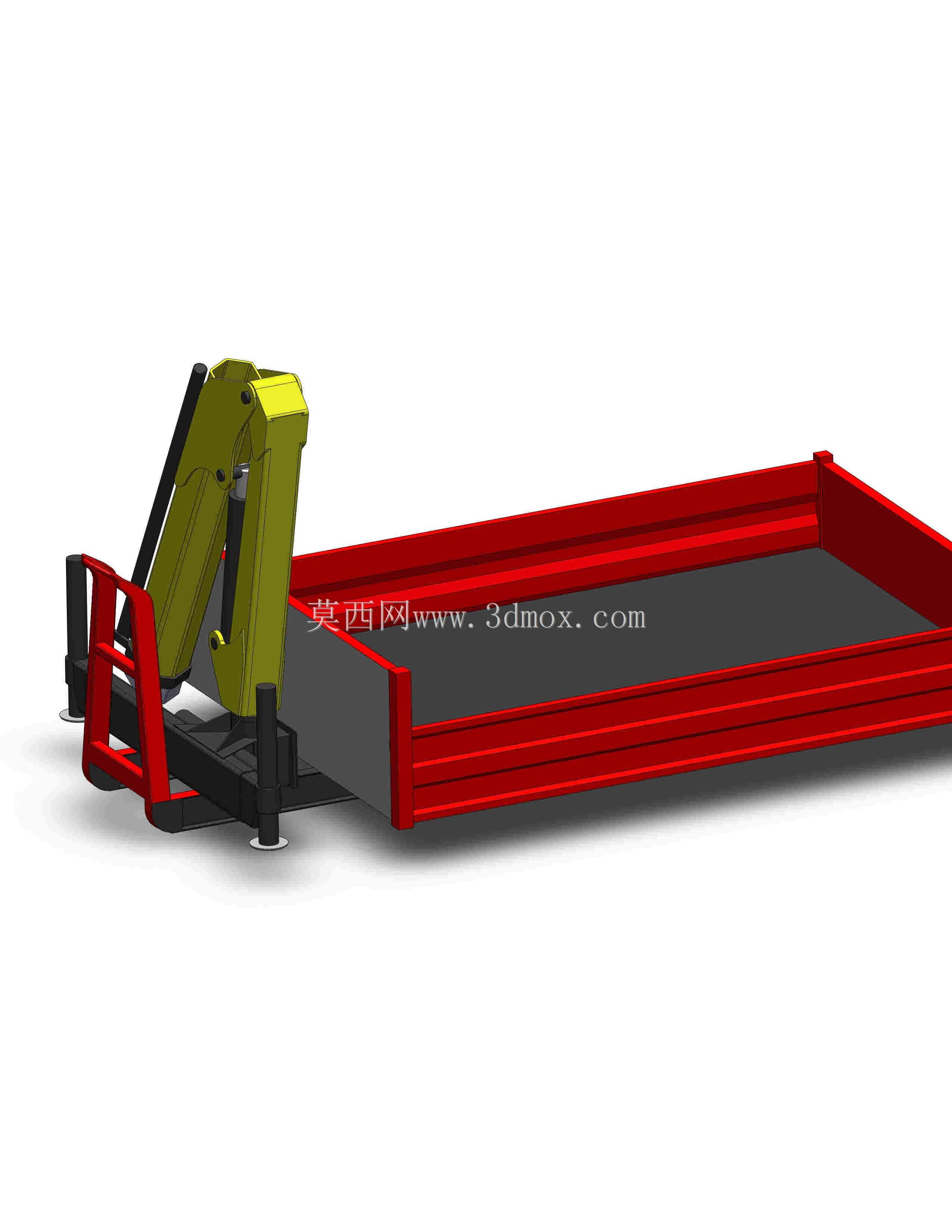

散料短途转运场景里，货箱自带起重装置的车型常遇到支腿受力不均导致侧翻、吊臂回转时磕碰货箱栏板、吊钩收存位置干涉栏板开合的问题，这套装置的结构设计刚好针对性消解了这些现场隐患。支腿采用横向抽拉+垂直顶升的复合结构，抽拉行程预留了120mm的调节余量，适配不同硬度铺装路面的支撑需求，垂直油缸的安装座做了内嵌式处理，完全藏在货箱前端的底梁空腔内，不会额外占用货箱内部的装载空间，也避免了行驶过程中支腿被路面碎石磕碰变形。折臂的铰接点位置经过反复校核，当吊臂完全收拢贴附在货箱前端时，臂架最外侧轮廓和货箱前栏板的间隙控制在15mm，既不会在车辆颠簸时产生剐蹭掉漆，也不会因为间隙过大浪费前端的安装空间，臂架的弯折角度刚好让吊钩自然垂落在货箱前端的专用挂钩位置，收存时吊钩不会晃荡撞击栏板，作业时只需解开挂钩就能直接起吊，省去了额外摘挂吊钩的步骤。货箱的栏板采用了上沿外翻的折边结构，既提升了栏板的抗挤压强度，避免装载散料时栏板外鼓变形，也给吊臂回转预留了足够的避让空间，当吊臂带着载荷向货箱内部回转时，不会因为栏板的直角边缘刮蹭到吊臂上的液压油管。液压管路的排布全部顺着臂架的内侧走线，每间隔80mm就设置一个管卡固定，管路转弯处都套了橡胶防护套，避免臂架反复弯折时管路被金属棱角磨破漏油，油缸的铰接位置都加装了防尘密封圈，能阻挡工地扬尘进入铰接缝隙，减少销轴的磨损速度，延长日常维护的周期。货箱底板采用了波纹压型结构，相比平板底板抗冲击强度提升了40%，装载重型工件时不会出现底板凹陷变形的问题，底板和底梁的焊接位置全部做了满焊处理，避免散料从焊缝缝隙漏出，也提升了整体的结构刚性。这套装置的所有连接销轴都做了快拆设计，日常检修时不需要动用气割等工具，只用拔出开口销就能拆下销轴更换磨损件，大幅降低了现场维护的难度，适配城乡散货转运、建材短途配送、工地零散物料装卸的多种作业场景，不需要额外搭配其他起重设备就能完成自装自卸作业。
