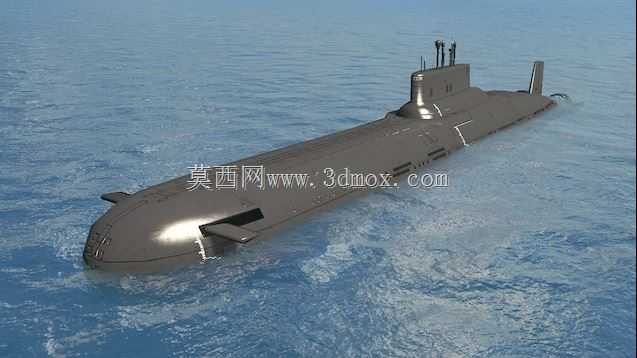

俄罗斯台风级战略核潜艇外观结构建模

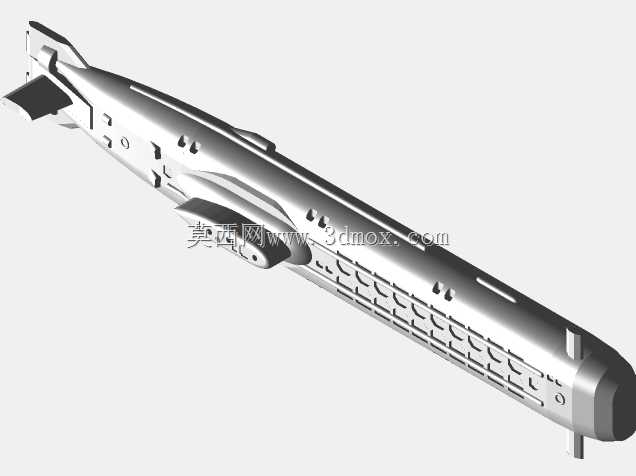

这款台风级潜艇的三维建模，首先围绕水下航行的流体力学需求展开外形设计，艇体采用拉长的水滴形线型，指挥台围壳布置在艇体中前部位置，兼顾水面航行时的指挥视野与水下航行的减阻需求，围壳前缘做了圆弧过渡处理，避免水下高速航行时产生过大的流噪声。从结构布局来看，该型艇作为大型水下作战平台，双壳体结构的设计在模型中做了分层体现，外层非耐压壳体的曲面弧度完全贴合实艇的排水口、流水孔布置位置，内层耐压壳体的分舱逻辑也参考实艇的舱段划分做了对应还原，艇艏部位的水平舵采用可收放式的结构设计，在模型中预留了舵面转动的结构间隙，能够直观展示舵面偏转时的运动边界，避免结构干涉。在实际应用场景中，这类潜艇模型可用于船舶工程专业的教学演示，帮助学员理解大型核潜艇的总体布局逻辑，也可用于国防科普展项的数字内容制作，还原实艇的外观特征。从尺寸边界来看，建模过程中严格参考实艇的长宽比例，艇体最大宽度处位于中部导弹舱段位置，艉部的十字形操纵面布局完全匹配实艇的配置，垂直舵与水平舵的相对位置、尺寸比例都做了精准还原，螺旋桨的位置与艇艉的线型过渡自然，能够直观展示推进装置的安装位置与周围结构的间隙关系。设计过程中特意对艇体表面的细节做了工程化处理，比如围壳上的潜望镜、通信天线等升降装置的安装基座位置都做了对应定位，艇体表面的阳极保护块、系缆桩等外露附件的布置也符合实艇的实际排布，没有出现随意添加附件的情况。对于水下装备的建模而言，外形曲面的光顺度是核心要求之一，这款模型的艇体曲面做了连续性检查，所有曲面拼接处都达到G2连续标准，能够满足后续流体仿真计算的基础模型要求，在进行水动力仿真时可以直接导入模型划分网格，不需要再对曲面做大量修补工作。同时，模型的分块逻辑也考虑了后续结构拆解演示的需求，指挥台围壳、艇艏舵、艉操纵面等部件都做了独立的实体分组，方便后续做爆炸视图展示各部件的安装位置与装配关系，对于从事船舶设计、水下装备结构研究的从业者而言，这款模型能够作为总体布局参考的直观素材，帮助理解大型战略核潜艇的设计思路与结构布置特点。
