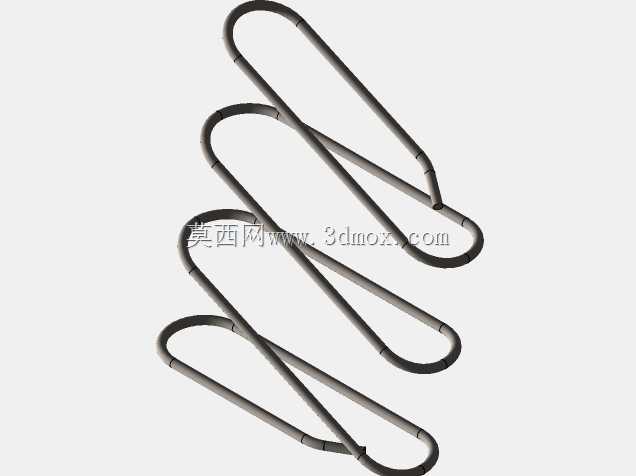

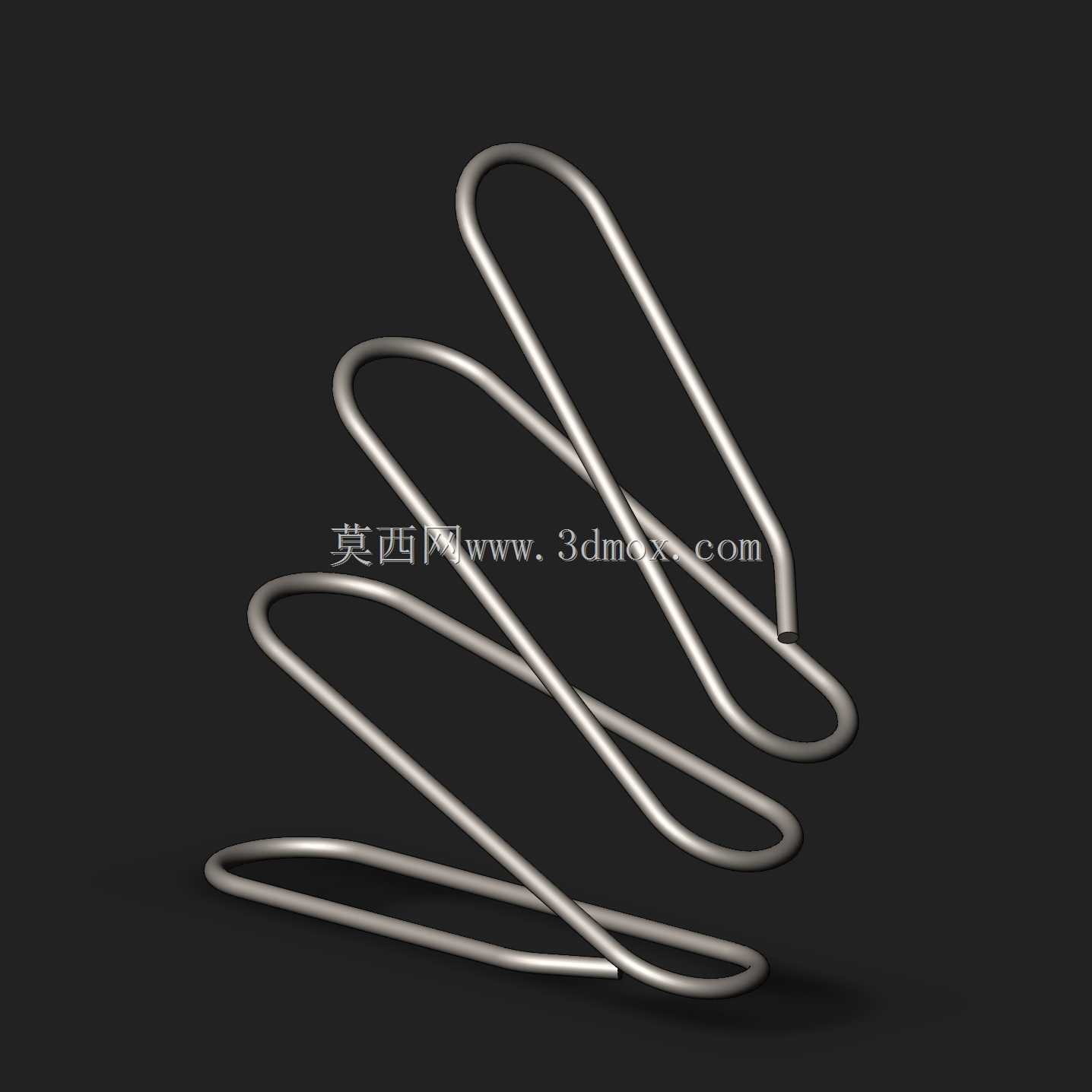

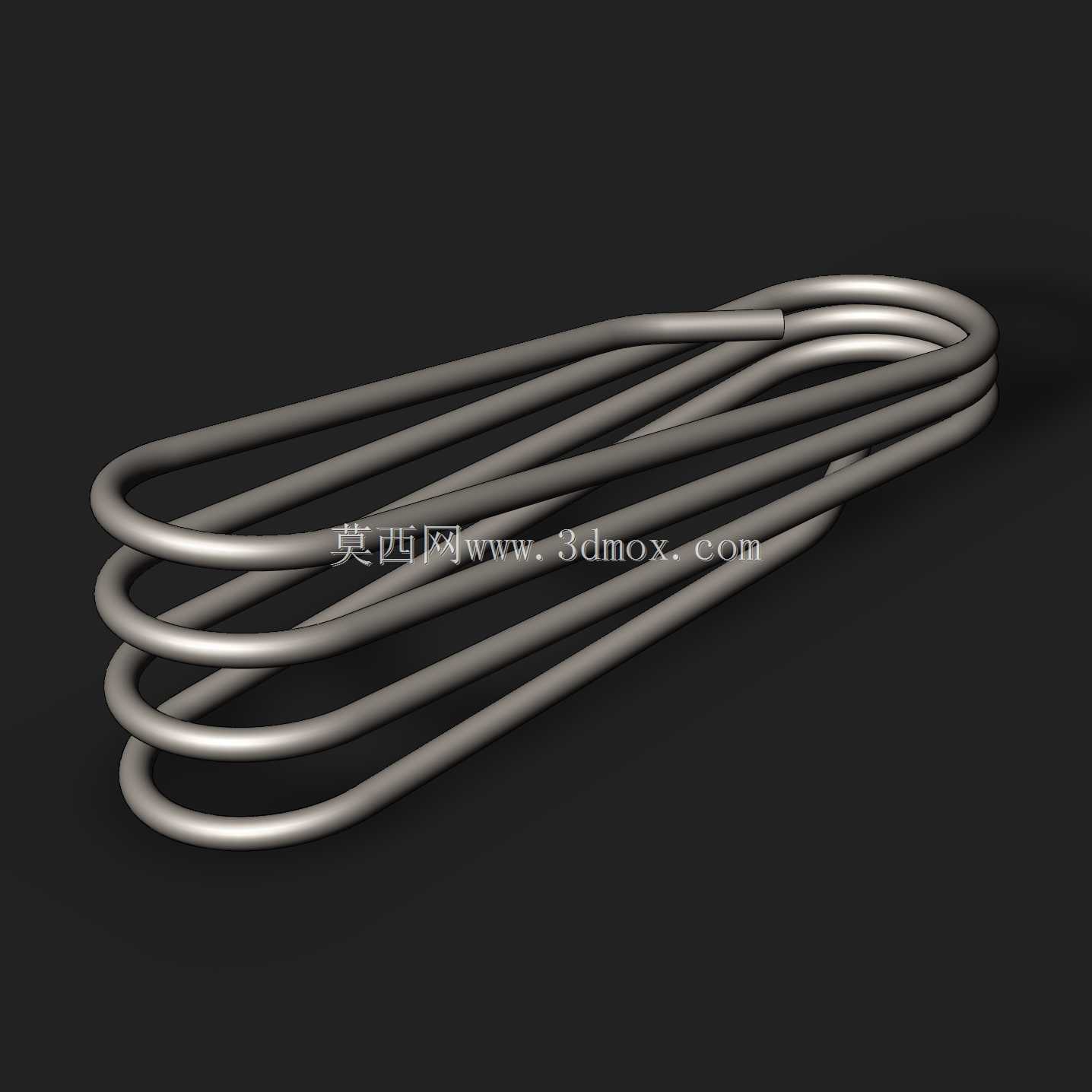

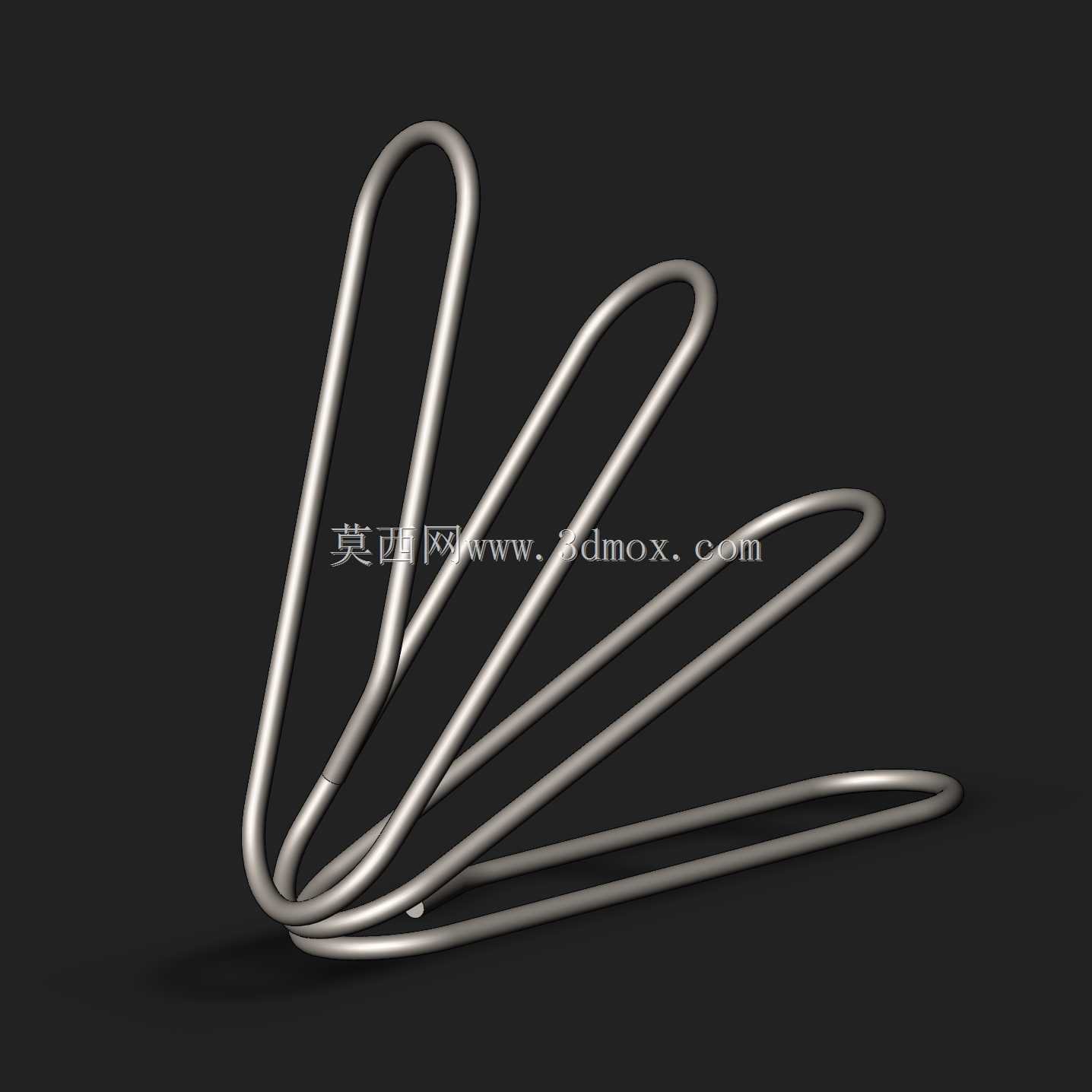

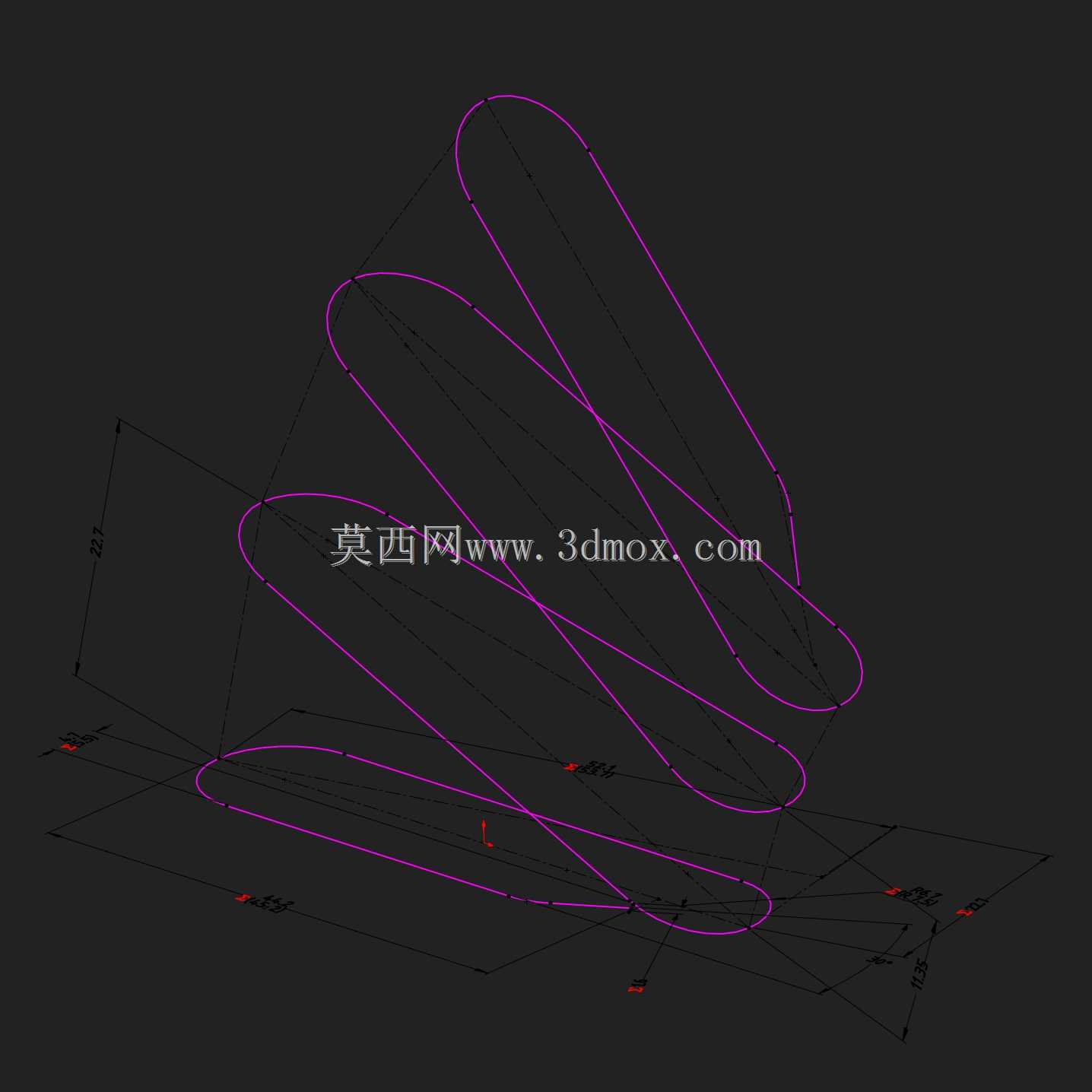

AK-47弹匣磁弹簧三维结构设计

该弹簧作为AK系列步枪弹匣的核心供弹弹性元件，主要应用于轻武器供弹系统场景，承担托弹板持续向上施力、保证枪弹逐发稳定输送至进弹位置的核心功能，其性能直接决定供弹可靠性，直接影响枪械射击时的故障率表现。从实际使用工况来看，该弹簧需要在弹匣有限的狭长容弹空间内，完成23发枪弹堆叠状态下的持续压缩储能，在最上方枪弹被推走后，要能稳定释放弹力推动托弹板上升，全程弹力输出不能出现突变，否则容易出现卡弹、双弹进膛等故障。设计过程中没有采用常规的引导线扫掠建模方式，而是通过三维草图直接构建弹簧的螺旋空间路径，这种建模逻辑更贴合弹簧实际物理成型状态，能更精准还原弹簧在压缩、伸展过程中的真实形变趋势，避免常规建模方式带来的干涉预判误差。从结构特性来看，该弹簧采用变距螺旋排布，适配弹匣内部的弧形轮廓，每一圈簧丝的排布角度都经过匹配调整，不会和弹匣内壁、托弹板边缘发生运动干涉，簧丝的弯曲半径统一，避免局部应力集中导致的弹簧疲劳失效。安装边界上，弹簧下端抵靠在弹匣底部的定位槽内，上端与托弹板下方的定位柱配合，整体压缩后的最小高度要满足弹匣压满23发弹后的空间要求，伸展后的最大高度要能将最后一发弹稳定托举到进弹位置，横向的最大外径要小于弹匣内壁的最小宽度，预留出足够的形变余量，避免弹簧压缩时出现卡滞。建模时通过配合组、尺寸约束与公式驱动来控制簧圈的间距与角度，不需要额外添加引导曲线就能实现弹簧的横向倾斜适配，能更精准模拟弹簧在实际工作中的物理状态，方便后续进行供弹动作的运动仿真，验证不同压缩量下的弹力输出是否符合供弹节奏要求，也能直观检查弹簧在全行程内是否存在和周边零件的运动干涉，为后续的弹簧参数优化、实物打样测试提供精准的三维数据支撑。
