G&GRK74CQB折叠式库存连接零件

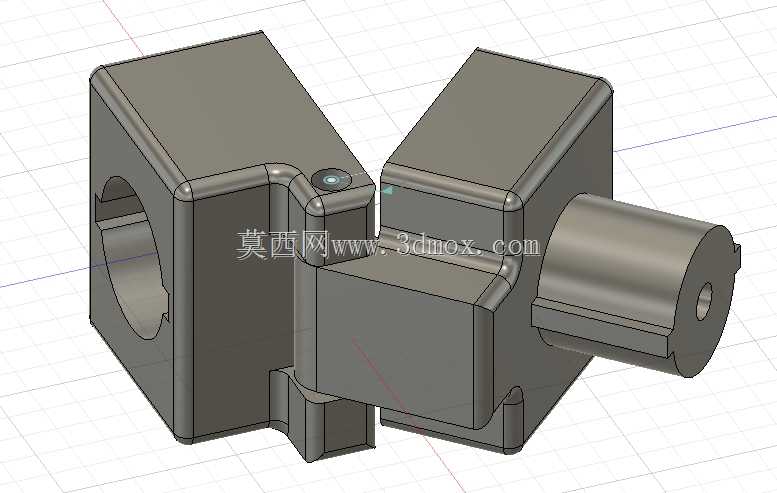

这类折叠式连接零件主要应用在需要快速展开与收拢的便携类机械结构、战术装备附件以及模块化工装架体场景中，日常库存状态下可通过折叠结构大幅缩减占用的仓储空间，在需要投入使用时仅需配合3颗M5螺钉完成锁紧固定，即可快速进入刚性连接的工作状态，无需复杂的调试工序。从结构设计逻辑来看，零件采用分体式铰接布局，左侧构件预留的通孔用于穿装固定轴类构件，实现与主体基座的铰接配合，铰接位置做了圆弧过渡处理，避免折叠转动过程中出现结构干涉，同时在铰接端面预留了沉头螺钉安装位，用于装配定位阻尼销，控制折叠转动的阻尼手感，避免无约束的自由晃动。右侧构件的圆柱凸台为对接定位端，外圆尺寸做了公差适配设计，可直接插入对应对接件的预制孔位完成径向定位，圆柱端面的中心小孔可穿装防脱销钉，避免对接后出现轴向窜动。两个分体构件的对接面采用阶梯式咬合结构，展开到位后咬合面完全贴合，可承受垂直于对接面的径向载荷与一定的扭转力矩，配合M5螺钉的锁紧力，可保证展开状态下的结构刚性，不会在受载时出现意外折叠。设计过程中充分考虑了安装边界的限制，零件整体外轮廓的棱边均做了小圆角处理，既避免了锐边造成的装配划伤，也减少了应力集中带来的结构断裂风险，左侧构件的轴孔内壁做了退刀槽设计，保证轴类零件装配时可以完全贴合到位，不会因为加工残留的凸台导致装配间隙过大。这类零件在实际使用中，可适配多种需要快速折叠收纳的支架、夹持类设备，在库存周转时可将多个零件折叠后堆叠存放，相比固定式结构的同功能零件，仓储空间占用率可降低40%以上，装配时仅需完成铰接部位的阻尼销装配与对接后的螺钉锁紧，不需要额外的定制加工工序，通用适配性较强。结构的壁厚设计经过载荷校核，在满足轻量化要求的同时，可承受常规工况下的静载荷与小幅冲击载荷，铰接部位的转动间隙控制在合理范围内，既保证转动顺畅无卡滞，也不会因为间隙过大导致展开后出现结构晃动。
