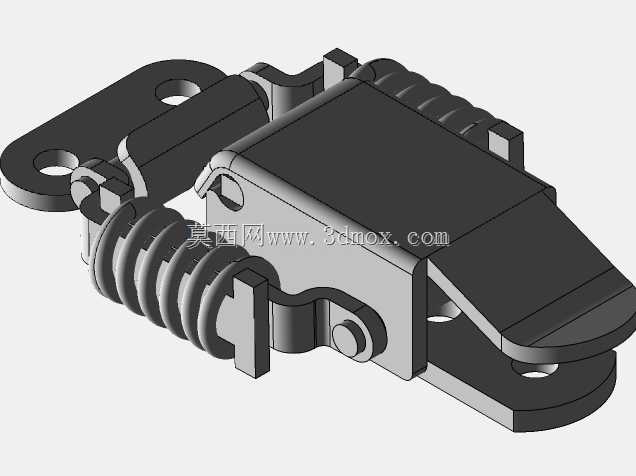

带外置压缩弹簧的搭扣式拉紧锁具结构

这类带外置压缩弹簧的搭扣拉紧结构，常被用在需要频繁启闭、同时要求闭合后保持恒定压紧力的设备舱门、检修盖板、小型工装夹具的锁紧场景中，比如户外电气柜的侧门、移动式除尘设备的滤仓盖板、小型输送线的防护外罩，都能见到这类锁具的应用。和普通无弹簧搭扣不同，外置的压缩弹簧能在锁扣扣合后持续提供张紧力，抵消设备运行过程中振动带来的锁扣松脱风险，哪怕安装面存在小幅的加工公差或者长期使用出现轻微磨损，弹簧的伸缩余量也能保证锁合状态不会失效。从结构设计逻辑来看，这款锁具采用了底座与锁钩分体式的布局，底座上预留了两个带沉孔的安装耳，安装时可以通过螺栓直接固定在舱门的固定侧框架上，锁钩端对应固定在活动门板上，扣合时扳动带防滑纹理的操作压块，通过内部的转轴结构带动锁钩勾住对侧的挂点，持续下压直到压块越过结构死点，此时外置弹簧被压缩，持续向锁合方向施加张紧力，完成锁紧。安装边界上需要注意，底座的两个安装孔中心距需要和门板框架的预留孔位匹配，锁合状态下整体突出安装面的高度不会超过常规搭扣的安装尺寸，不会额外占用设备外部的安全间隙，操作压块的扳动角度控制在45度以内，操作人员不需要额外工具，徒手就能完成启闭操作，日常维护时只需要定期在转轴位置加注少量润滑脂，检查弹簧的弹力衰减情况即可，不需要整体更换锁具。在结构细节处理上，锁体的接触边缘都做了小圆角过渡，避免操作时划伤操作人员，弹簧的两端都做了并圈磨平处理，保证弹簧受力时不会出现偏斜，锁钩的勾合面做了加深处理，即使受到较大的外部冲击力，锁钩也不会从挂点脱出。针对户外使用场景，这类结构如果搭配对应的表面防锈处理，还能适应潮湿、多粉尘的工况，不需要额外增加锁扣的防护结构，就能保证长期使用的可靠性。
