六款可参数化配置的立柱结构三维设计

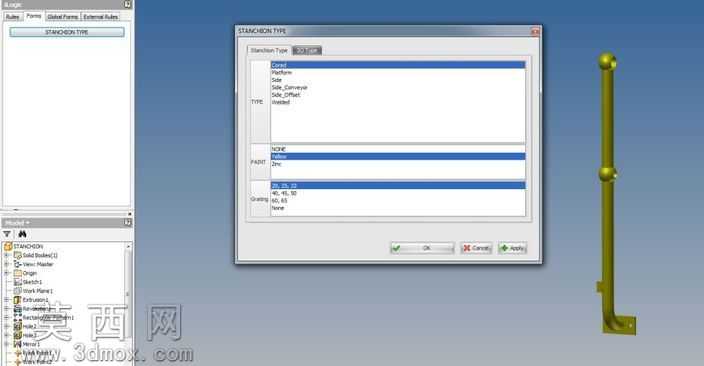

本作品为基于Autodesk Inventor平台搭建的参数化立柱系列三维模型，核心依托iLogic逻辑规则实现多规格快速选型配置，整套模型共预置6种不同结构、尺寸参数的立柱样式，可满足不同安装场景、承重需求的支撑构件使用要求。建模过程中采用全参数化驱动的设计逻辑，将立柱的总高度、杆身直径、端部球头尺寸、中部定位凸台位置、底部安装法兰的孔位间距、安装板厚度等核心尺寸全部关联至iLogic规则面板，使用者仅需在配置界面选择对应类型编号，即可自动完成对应规格立柱的模型重构，无需重复进行草图绘制、特征搭建操作，大幅提升同系列构件的设计迭代效率。模型结构设计贴合实际工业使用场景，杆身采用等径直杆主体搭配顶部球形端头的结构，可避免安装使用过程中尖锐端头造成的磕碰损伤，中部设置的环形定位凸台可实现配套外接零部件的轴向位置限定，底部采用带安装孔的L型弯折固定座，可通过螺栓紧固件完成立柱与安装基面的可靠连接，固定座与杆身的衔接位置做了圆弧过渡处理，可有效降低应力集中问题，提升构件整体结构强度。材质配置环节针对金属立柱的实际使用材质做了对应参数设置，为杆身、固定座部分赋予了金属漆面材质，调整了材质的金属度、粗糙度与环境反射参数，还原工业金属构件的真实表面质感，同时对模型的所有特征做了几何规整处理，清除了建模过程中产生的冗余碎面、重合边线与无效特征，保证模型几何拓扑结构完整，可直接导出至其他三维软件进行装配干涉检查、工程图生成，也可导入仿真模块完成承重受力、结构形变的有限元分析工作，适配机械防护栏搭建、设备机架支撑、工装夹具定位等多类场景的设计使用需求。
