多股捻制钢丝绳三维参数化建模作品

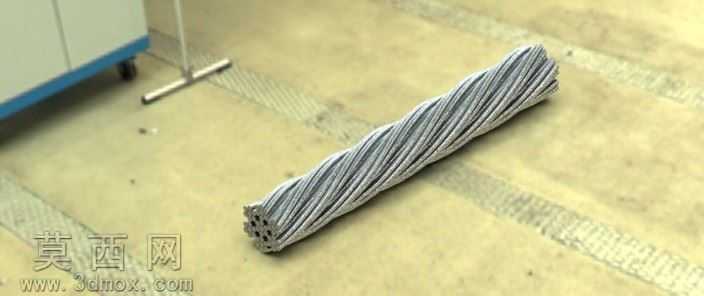

本作品为多股捻制钢丝绳的三维参数化模型，建模过程依托三维设计软件完成，首先通过参数化草绘确定钢丝绳的整体规格参数，包括整体公称直径、单根钢丝直径、股数、捻距、捻向等核心结构参数，先构建中心股的钢丝排布，中心股采用多根细钢丝同心绞合的结构，通过螺旋线扫描命令生成中心股每一根钢丝的基础实体，螺旋线的螺距严格匹配设计捻距，螺旋方向统一设定为设计要求的同向或交互捻方向。完成中心股建模后，依次构建外层各股的结构，外层每一股同样由多根钢丝捻合而成，每一股的整体路径同样采用螺旋线生成，螺旋线的直径为钢丝绳公称直径减去单股直径的计算值，螺距与整体钢丝绳捻距保持一致，同时每一股内部的钢丝螺旋方向与股的整体螺旋方向按照交互捻的设计要求做反向设置，保证模型结构与真实钢丝绳的捻制逻辑完全一致。建模过程中对每一根钢丝的实体做布尔运算校验，避免钢丝之间出现不合理的穿模干涉，同时对钢丝端部做裁切处理，还原真实钢丝绳截断后的端面形态，端面处可清晰看到各股、各钢丝的排布截面。材质设置上为钢丝实体赋予高反光的金属钢材材质，调整材质的粗糙度、金属度参数，还原冷拔钢丝表面的哑光金属质感，同时添加细微的表面划痕纹理，模拟真实钢丝绳生产、存放过程中产生的表面质感。渲染阶段采用柔和的工业场景打光，通过多角度光源突出钢丝绳的螺旋捻制纹理，清晰展现每一股、每一根钢丝的排布走向，让模型的结构层次清晰可辨。设计思路上采用全参数化的建模逻辑，所有结构尺寸均关联至全局参数表，可通过修改钢丝直径、股数、捻距等参数快速生成不同规格的钢丝绳模型，适配不同的工程设计场景需求，模型结构严谨，完全还原真实钢丝绳的捻制结构特征，可用于起重设备、索道、吊装索具等相关场景的装配验证、结构展示使用。
