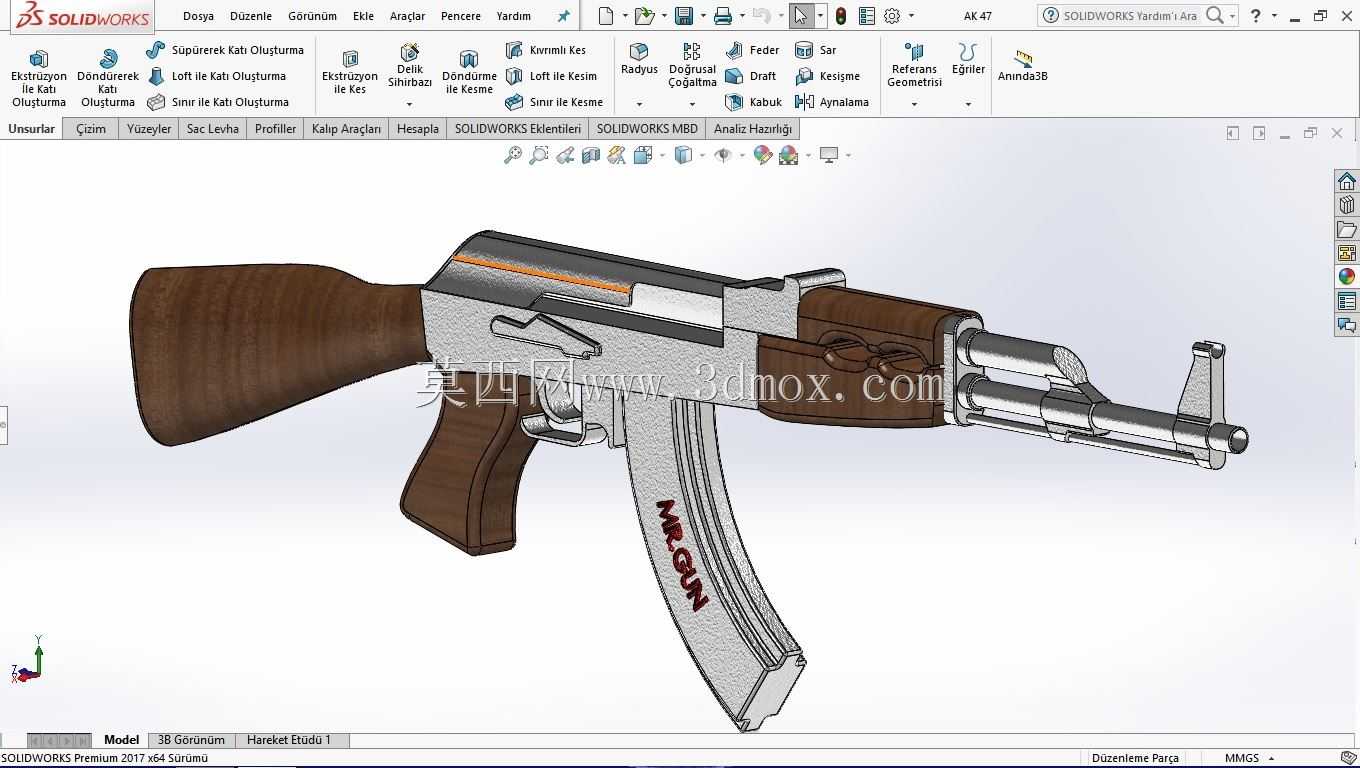

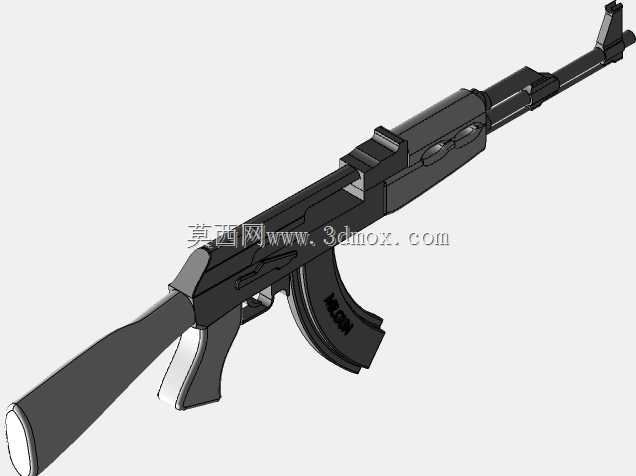

AK-47卡拉什尼科夫突击步枪结构三维建模

本次建模还原的AK系列突击步枪结构，核心围绕轻武器实际作战使用场景展开设计复刻，建模过程中优先考量枪械在野外复杂环境下的使用可靠性，所有配合结构均预留了足够的容污间隙，避免沙尘、泥水进入机件后引发射击故障，这也是该型枪械自列装以来被全球多地武装力量广泛采用的核心原因。从结构功能来看，该模型完整还原了枪械的自动循环路径：枪弹击发后，火药燃气通过枪管上方的导气孔进入导气管，推动活塞带动枪机框后坐，完成抽壳、抛壳动作，同时压缩复进簧储存能量，待枪机框后坐到位后，复进簧伸张推动枪机框复进，完成次一发弹的推弹入膛、闭锁、待击动作，整个自动循环的运动路径在建模中均做了无干涉校验，所有活动机件的行程尺寸均严格对照实物测绘参数设置，枪机闭锁凸笋的啮合角度、抽壳钩的弹性让位间隙、抛壳挺的突出高度都做了精准还原，确保虚拟装配下各部件运动逻辑与实物完全一致。外形尺寸方面，整枪长度控制在870毫米区间，枪管长度415毫米，不含弹匣的空枪结构重量控制在3.6千克左右，安装边界上，木质枪托的贴腮弧度、握把的握持倾角、护木的周向尺寸均按照人体工程学参数设置，抵肩位置与枪管轴线的高度差经过反复调整，可有效降低连发射击时的枪口上跳幅度。弹匣采用弧形双排双进结构，容弹量30发，弹匣口部的抱弹口尺寸、导弹斜面的倾角均做了细节还原，确保供弹过程中枪弹能够顺利从弹匣上升进入弹膛，不会出现卡弹故障。瞄准装置采用柱状准星加缺口式照门的机械瞄具结构，准星可调节高低和风偏，照门设置了不同射程的表尺分划，建模中还原了表尺板的转动调节结构，可模拟不同射击距离下的瞄准状态。设计思路上，整个模型采用分体式装配结构，将枪管组件、机匣组件、枪机组件、发射机组件、弹匣组件、枪托护木组件拆分为独立的装配模块，每个模块可单独拆分查看内部结构，方便结构设计从业者理解轻武器的装配逻辑与动作原理，所有非金属部件即木质枪托、护木、握把部分均单独设置了材质分区，金属部件的表面纹理、加工痕迹也做了对应还原，整体结构细节完整度可满足科普展示、结构教学、动画演示等多场景使用需求。
