Linx MHW系列916MHz超高频偶极子天线结构

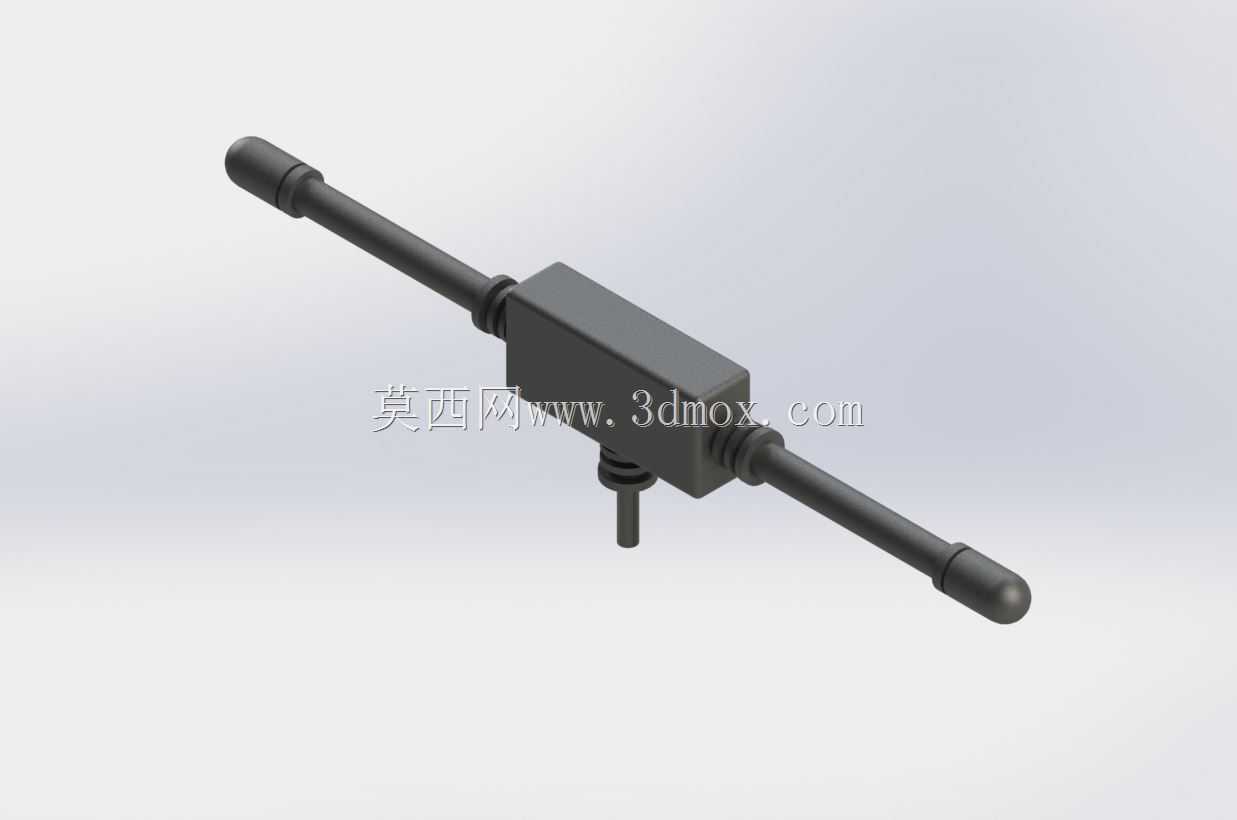

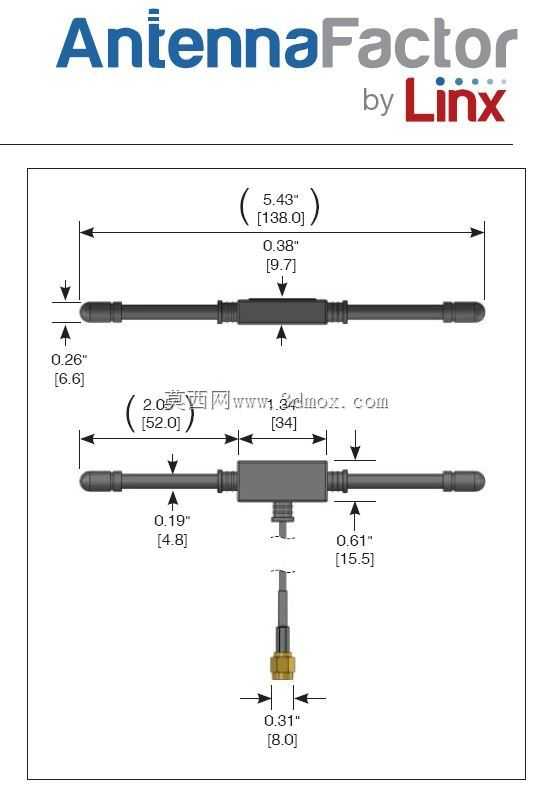

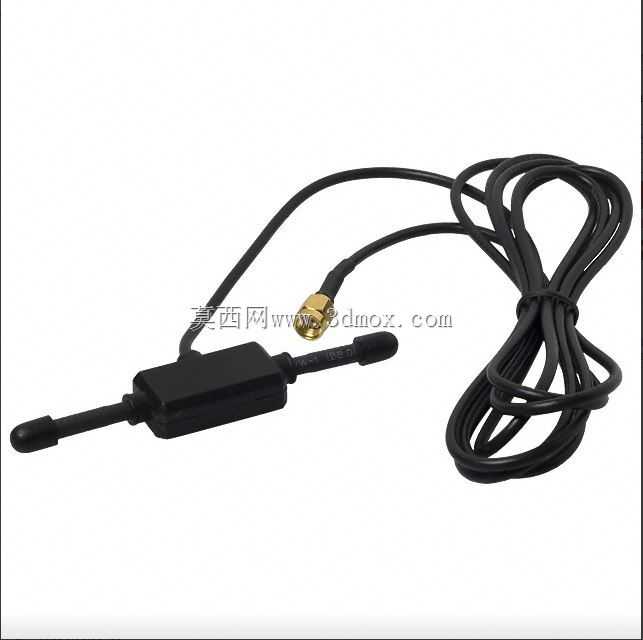

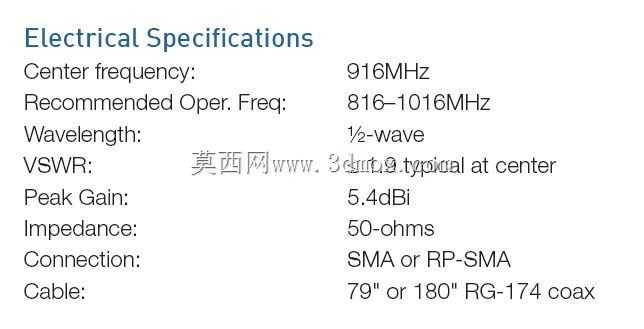

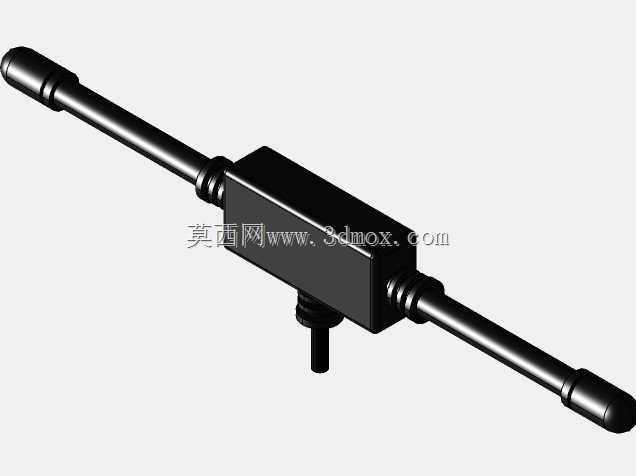

这款超高频偶极子天线的设计，核心围绕ISM 916MHz频段的无线信号收发需求展开，在实际工程应用中，这类天线常被集成在无人机数传链路、工业无线传感节点、短距离射频识别设备当中，承担射频信号与空间电磁波的转换作用。从结构设计来看，天线采用对称双辐射臂的经典偶极子构型，中间的矩形基座为馈电与阻抗匹配结构的容纳腔体，底部伸出的同轴馈电引脚直接对应射频同轴连接器的焊接位，无需额外转接结构即可完成与射频前端电路的连接，这种一体化的馈电设计能大幅降低馈线损耗，避免额外转接带来的驻波比升高问题。辐射臂采用等直径圆柱构型，末端做圆弧收头处理，这种设计一方面可以优化天线表面的电流分布，缩减辐射方向图的旁瓣电平，另一方面也能避免尖锐边角带来的静电积累问题，适配户外复杂工况下的使用需求。安装层面，天线基座设计为可粘贴安装的平面结构，安装面平整无凸起，无需额外打孔固定，仅需通过背胶即可固定在设备壳体的非金属区域，不会破坏设备原有壳体的密封性能，安装边界仅需预留与辐射臂长度匹配的净空区域即可，净空范围内不能布置金属结构件，避免金属屏蔽导致天线辐射效率下降。从增益表现来看，该天线的标称增益对应5.4dBi，相较于常规1/4波长单极子天线，其辐射方向图更集中在水平全向范围，在开阔场地的数传距离上有明显优势，设计过程中针对辐射臂长度做了匹配优化，在保证谐振点落在916MHz频段的前提下，尽可能压缩了天线整体轴向尺寸，适配小型化无线设备的内部安装空间。实际选型使用时需要注意，天线的两个辐射臂不能被金属壳体遮挡，安装位置需尽量远离设备内部的开关电源、数字电路等强电磁干扰源，避免噪声耦合到射频链路中影响接收灵敏度，同轴馈电端的焊接需要做好阻抗连续性控制，内导体与外导体的焊接点不能出现虚焊、堆锡问题，避免引入额外的阻抗失配。
