多推进器框架式水下遥控作业潜器结构

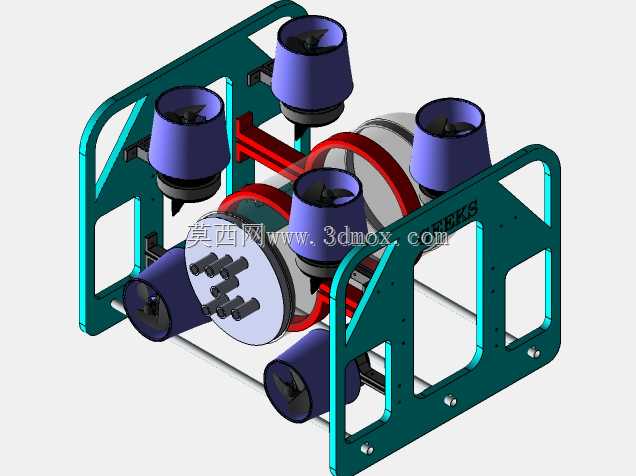

这款水下遥控潜器采用开放式框架承载结构，整体布局围绕水下全向机动需求设计，主体框架选用耐海水腐蚀的金属板材加工成型，两侧设置带镂空减重的立式支撑臂，既为内部元器件预留充足安装空间，也能降低水下航行时的水流阻力，框架边角做圆弧过渡处理，避免水下作业时剐蹭缆线或水下构筑物。动力单元共布置六台推进器，分别对应垂向升沉、横向平移、纵向进退以及航向调整的动力输出需求，各推进器通过独立支架固定在框架预设点位，安装位置经过力矩平衡校核，可实现水下无转向半径的定点悬停、侧移等复杂机动动作，适配狭窄水下空间的作业要求。中部的密封舱段为核心承载区域，采用筒型耐压结构设计，端盖通过多组紧固件实现周向压紧密封，舱内可搭载控制电路板、电池模组、传感单元等核心元器件，舱体外部预留标准化安装接口，可根据作业需求外接摄像头、机械抓取臂、声呐探测头、水质采样器等不同作业模块，满足水下管线巡检、坝体结构探伤、水下残骸搜寻、近岸养殖区监测等多场景使用需求。设计过程中优先考虑水下作业的维护便捷性，所有外露连接件均采用防松脱结构，框架上预留多组标准化安装孔位，可根据搭载设备的重量、尺寸调整配重块安装位置，保证潜器整体浮力与重力的匹配度，水平方向重心与浮心重合，避免航行时出现姿态倾斜。推进器的导流罩采用流线型设计，减少水流紊流对推进效率的影响，各推进器的线缆通过框架内侧的走线槽汇总接入中部密封舱，线缆过孔位置采用密封接头做水密处理，可满足常规近岸浅海、内陆湖泊水库的下潜深度使用要求。框架前端预留观察设备安装位，可搭载高清摄像组件实现水下画面实时回传，整体结构无突出尖锐部件，降低水下作业时被渔网、水草缠绕的风险，开放式的框架结构也方便作业后快速冲洗附着的泥沙、盐分，减少设备腐蚀概率，延长整机使用寿命。
