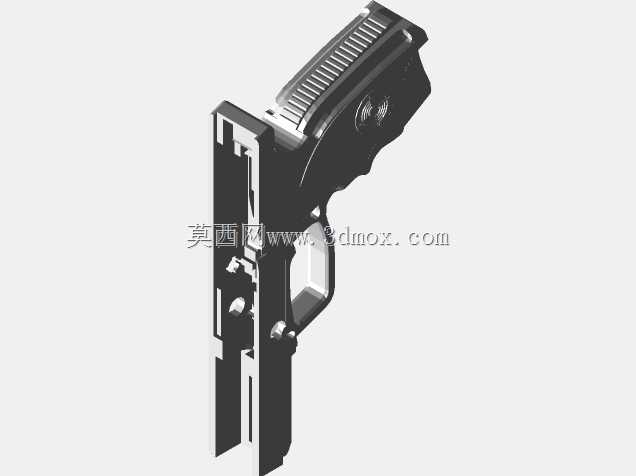

斯太尔M9A1手枪握把及枪身结构

该结构件对应轻武器领域的手持发射装置主体承载部分，在实际应用场景中，主要承担握持受力、内部击发组件定位、弹匣导向限位的核心作用，区别于常规工业机械构件，这类结构对人机工效、受力均匀性、部件配合精度有更严苛的要求。从设计思路来看，整体采用分体式受力框架布局，握把区域的曲面弧度完全贴合成年使用者手掌自然握持的形态，虎口位置做了圆弧过渡处理，避免连续射击过程中出现硌手、滑脱的问题；握把表面的防滑纹理采用等距横向凹槽设计，凹槽深度控制在0.8mm，既保证戴手套操作时的摩擦力足够，又不会因为纹理过深积存泥沙影响日常维护。枪身上部的滑轨结构直接和套筒部件配合，滑轨的平行度公差控制在0.02mm以内，保证套筒往复运动时无卡滞，侧面的镂空区域一方面是为了降低整体重量，另一方面是为内部的击锤、阻铁等传动构件预留运动空间，同时方便日常拆解维护时直接观察内部构件的磨损状态。从安装边界来看，握把底部的弹匣插口采用标准的直插式限位结构，插口内部的卡扣卡槽位置和通用弹匣的锁止凸台完全匹配，插入深度为32mm，保证弹匣安装后无晃动；握把前后的安装孔位用于固定左右两片护板，孔位的同轴度公差控制在0.03mm，避免护板安装后出现错位缝隙。在功能特性上，扳机护圈的轮廓做了加宽处理，适配冬季戴厚手套操作的使用需求，护圈和枪身主体采用一体化加工成型，避免拼接结构带来的受力薄弱点；枪身内部的发射机构安装槽采用阶梯式定位设计，每个构件都有对应的限位凸台，组装时不需要额外调整间隙就能保证击发行程的一致性。这类结构在设计过程中需要反复模拟握持状态下的受力分布，尤其是连续击发时的后坐力传导路径，通过调整握把内部的加强筋位置，让后坐力能够顺着握持手掌均匀分散，降低局部应力集中导致的构件开裂风险，同时整体壁厚控制在2.5mm，在保证结构强度的前提下尽可能控制整体重量，满足长时间携行的使用需求。
