垂直安装可调非屏蔽电感器结构设计

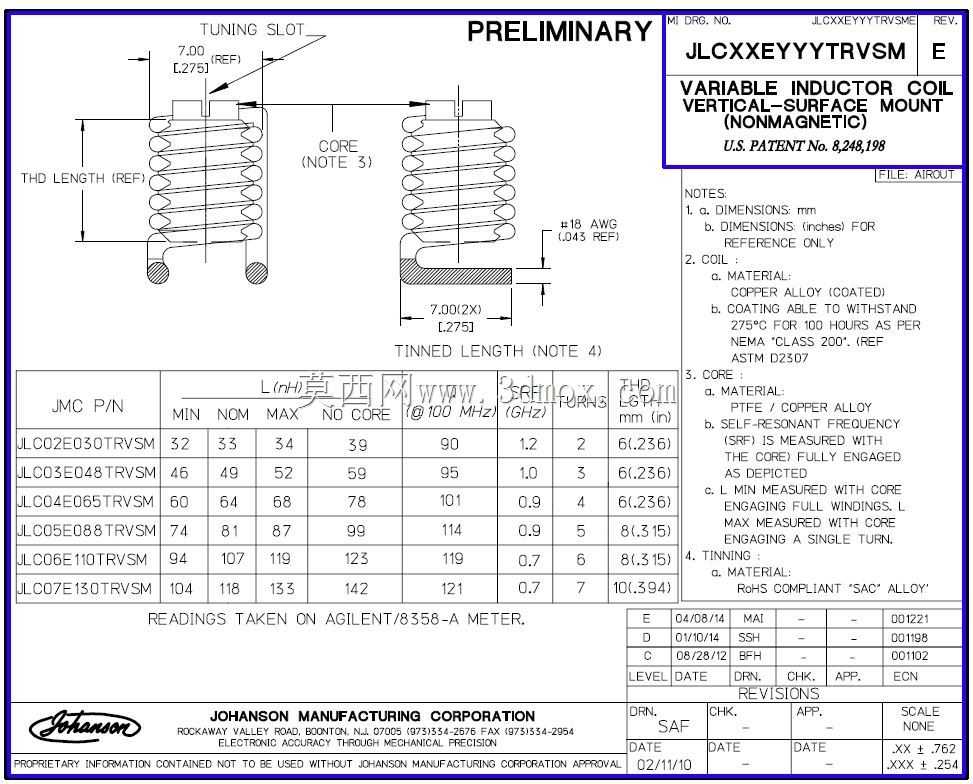

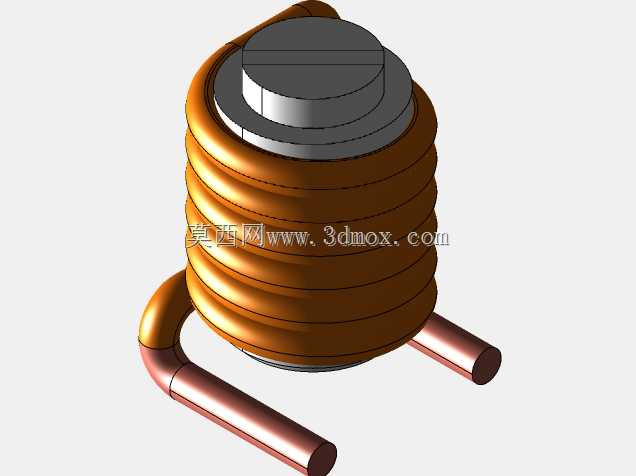

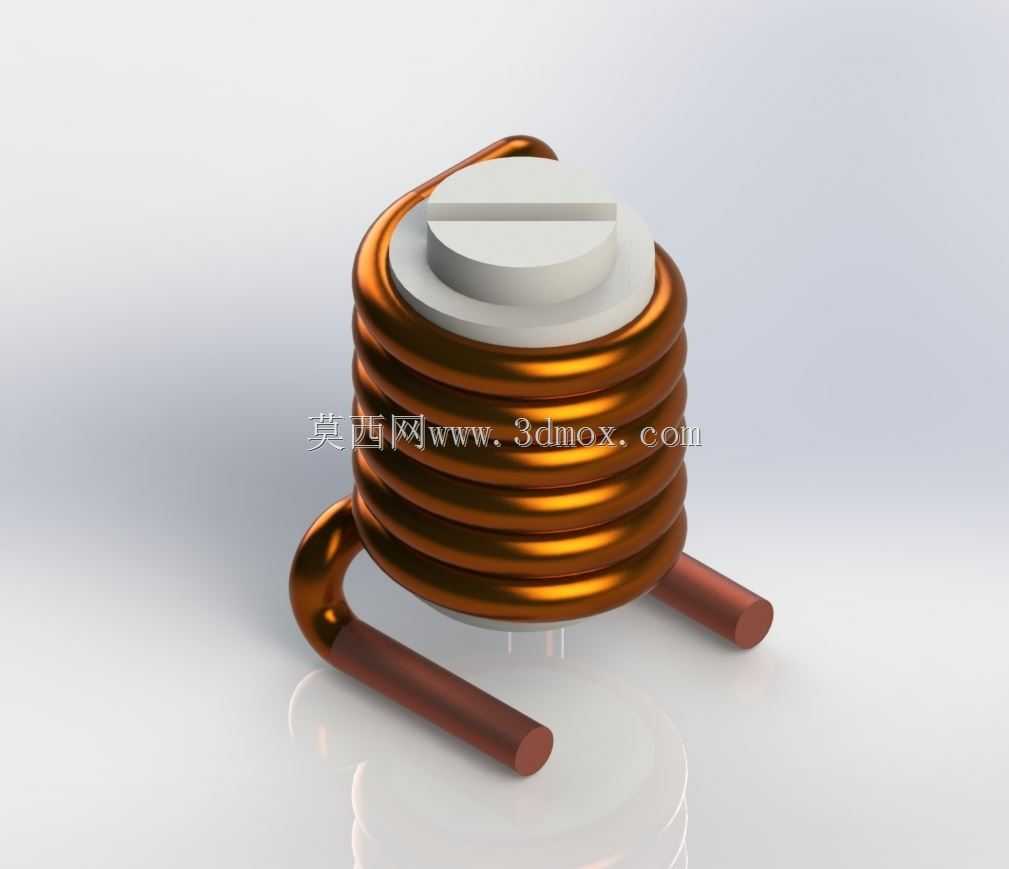

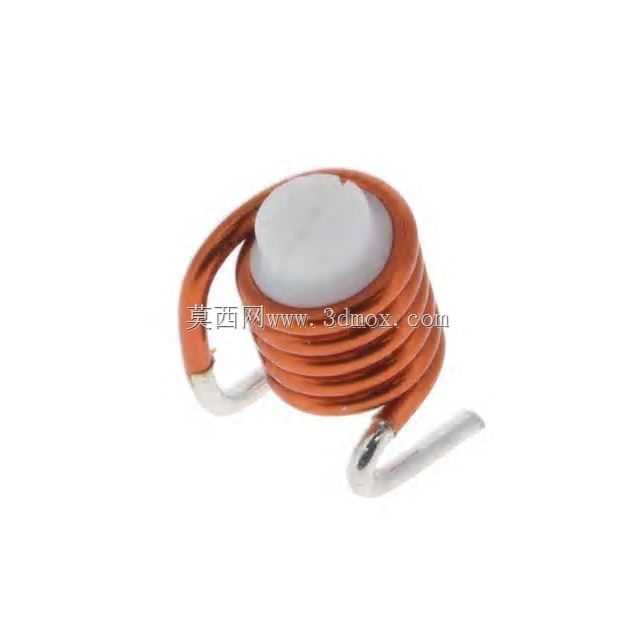

在射频前端匹配电路、小功率无线电收发模块、高频信号调谐回路的设计选型中，垂直安装型非屏蔽可变电感器是应用频次极高的被动元件，这类元件无需额外屏蔽罩结构，依靠线圈自身的磁路耦合实现电感量的连续可调，尤其适合对安装空间高度有严格限制、板上元件排布密度较高的PCB装配场景。从结构设计逻辑来看，这款电感器采用双引脚直插式安装布局，两个引出端采用圆截面镀锡铜引脚，引脚间距经过标准化适配，可直接匹配常规0.1英寸网格间距的印制板焊盘，安装时引脚垂直穿过焊盘后波峰焊接即可，无需额外的固定支架或点胶加固，引脚的伸出长度预留了足够的焊锡浸润空间，同时避免过长引脚带来的高频寄生参数影响。元件主体的线圈部分采用多圈密绕的漆包铜线结构，线圈绕制的螺距均匀一致，保证磁芯调节过程中电感量的变化线性度可控，顶部的一字槽调节结构采用耐高温绝缘材质制作，既可以通过一字螺丝刀伸入槽口旋转调整内部磁芯的旋入深度，实现电感量的连续微调，又能将调节端与线圈绕组完全绝缘，避免调节过程中出现短路风险。在实际电路应用中，这类非屏蔽可变电感器通常用于小信号回路的谐振频率校准、阻抗匹配网络的参数微调，比如FM接收模块的调谐回路、无线数传模块的天线匹配、射频功放的输出匹配网络中，由于没有金属屏蔽罩的涡流损耗，元件自身的Q值相比同规格屏蔽型电感更高，高频下的信号损耗更小，更适合工作频率在几十MHz到数百MHz区间的射频电路使用。设计建模过程中，需要重点关注线圈的外径尺寸与顶部调节帽的直径边界，避免在板上排布时与周边的贴片电容、电阻等元件产生结构干涉，同时要预留出顶部调节槽的操作空间，保证产品组装完成后调试人员可以用螺丝刀直接接触调节位，无需拆解周边结构。线圈底部与PCB板面的间隙经过合理设计，既可以避免焊接时焊锡顺着引脚爬升到线圈绕组造成匝间短路，又能减少线圈与基板之间的分布电容，降低寄生参数对高频性能的影响。两个引脚的弯折角度与伸出长度严格遵循直插元件的安装规范，保证过波峰焊时元件不会出现浮高、倾斜的问题，线圈绕组的外层采用自粘漆固定，避免在震动环境下出现线圈松散、匝间位移导致电感量漂移的问题。
