TDK低频RFID贴片式转发器天线结构

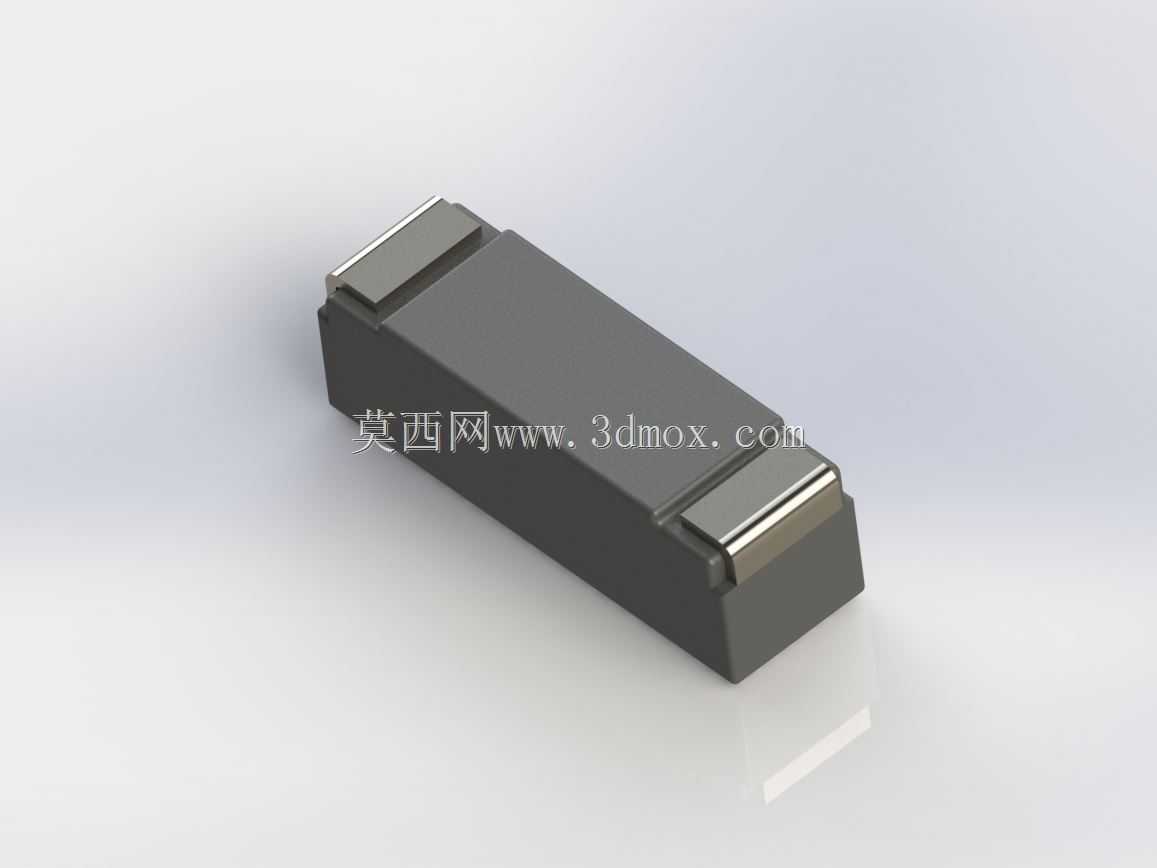

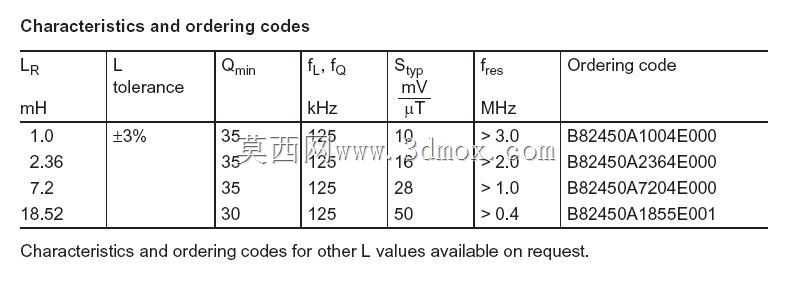

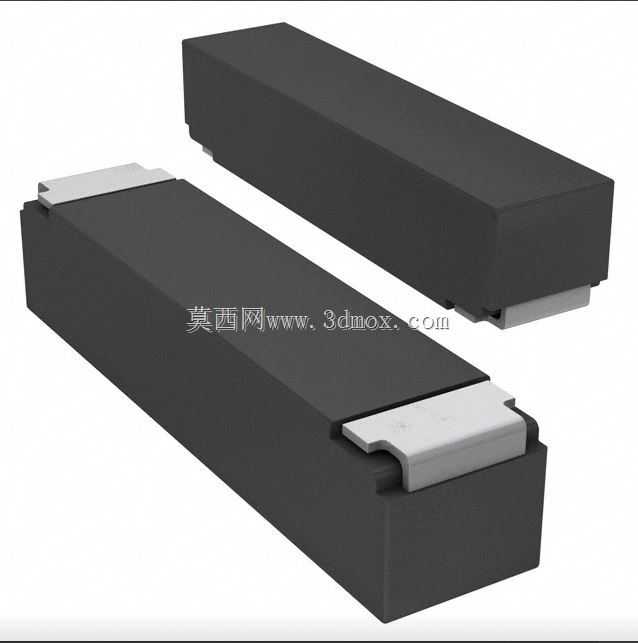

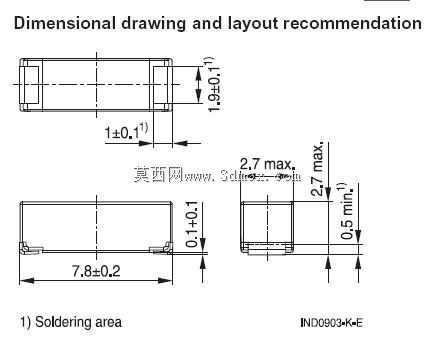

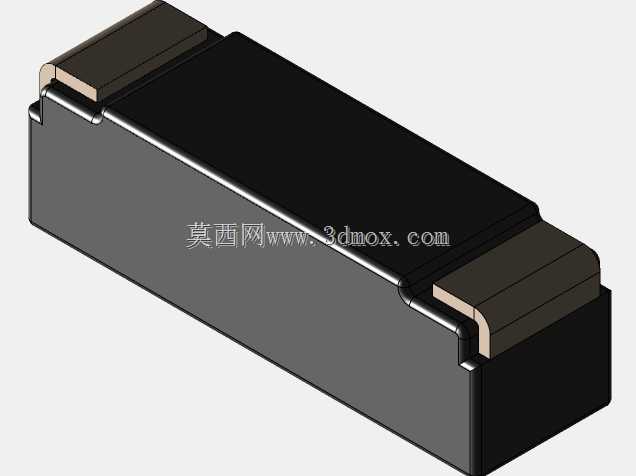

在无源RFID识别系统的硬件选型环节，低频段的信号收发核心部件往往决定了整套识别方案的读取稳定性，这类贴片式转发器天线，主要适配125kHz左右的低频识别场景，常见于门禁考勤、动物身份标识、工业产线物料溯源、仓储货位标签识别等近距离非接触识别场景中。不同于高频RFID天线的远场辐射特性，低频段的天线依靠近场磁场耦合完成信号交互，不需要发射主动激励信号，仅通过匹配读写端的磁场变化，就能完成对无源标签的信号激励与回波接收，在金属遮挡少、读取距离要求在10厘米以内的应用场景下，这类天线的抗干扰表现远优于同尺寸的高频收发部件。从结构设计角度看，这款天线采用长方体贴片封装，两端预留金属焊接端，整体外形规整无突出结构，7.8×2.7×2.7mm的外形尺寸完全适配常规SMT贴片加工的工艺要求，安装时不需要额外预留结构避让空间，可直接贴合在PCB板表面完成回流焊固定，端电极的宽度与位置匹配标准0805以上封装的焊盘设计，生产环节不需要定制特殊钢网，能直接融入现有贴片加工产线的工艺流程。设计过程中需要重点考量磁芯的绕组排布与封装材料的磁导率匹配，绕组的绕制密度直接决定电感量区间，这款天线的电感覆盖1至18.52mH范围，可适配不同匹配网络的读写电路，磁场强度灵敏度覆盖10至50mV/μT，典型Q值为35，在保证信号接收灵敏度的同时，不会因Q值过高导致带宽过窄，影响不同谐振频率标签的识别兼容性。封装外壳采用耐高温的工程塑料材质，可承受回流焊过程中的瞬时高温，不会出现外壳变形、磁芯移位的问题，两端的金属端电极做了镀镍防氧化处理，长期存放或在温湿度波动的工业环境下使用，也不会出现焊盘氧化导致的虚焊问题。实际选型应用时，需要注意天线周边不要布置大尺寸的金属构件，避免金属涡流效应削弱近场磁场强度，安装位置尽量远离PCB板上的开关电源、高速数字信号走线，防止电源噪声与数字信号串扰耦合进天线回路，降低识别灵敏度。对于结构设计人员来说，在做手持识别终端、固定式读写器的内部结构排布时，这款天线的小尺寸优势可以大幅压缩射频部分的占用空间，不需要为天线预留特殊的安装固定位，仅需在PCB对应位置预留焊盘即可完成装配，相比引线式的绕线天线，贴片式的结构抗振动性能更好，在移动类识别设备、车载识别终端等存在持续振动的使用场景下，不会出现引线断裂、绕组移位的故障，长期使用的可靠性更高。
