贝加尔MP61颗粒装载用定位载具结构

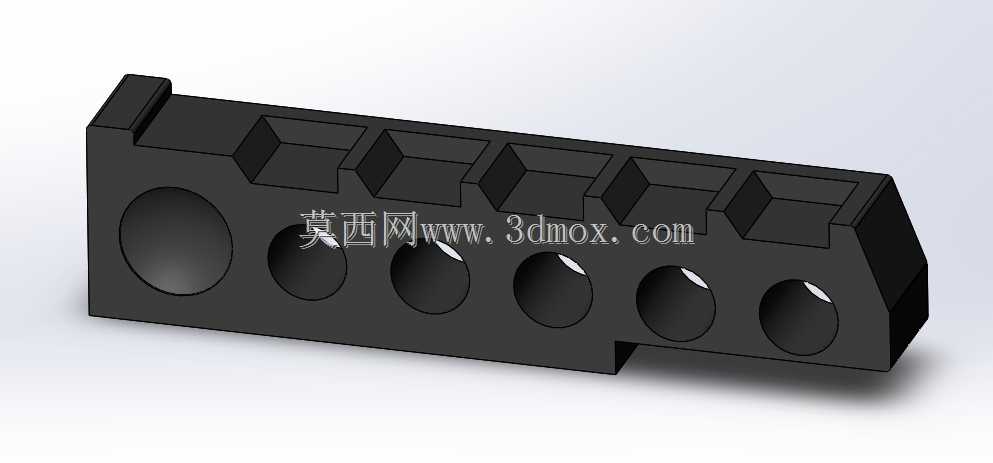

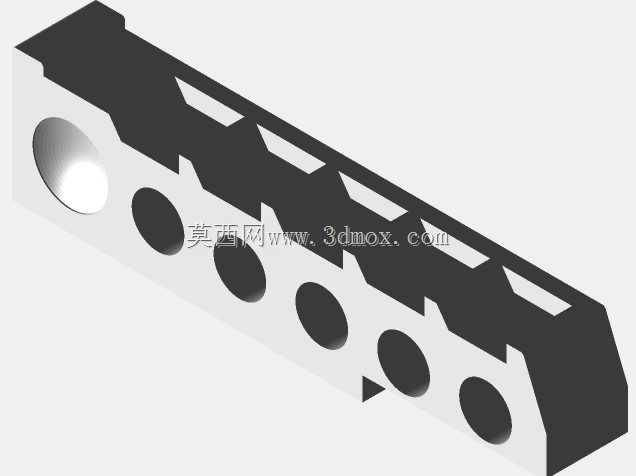

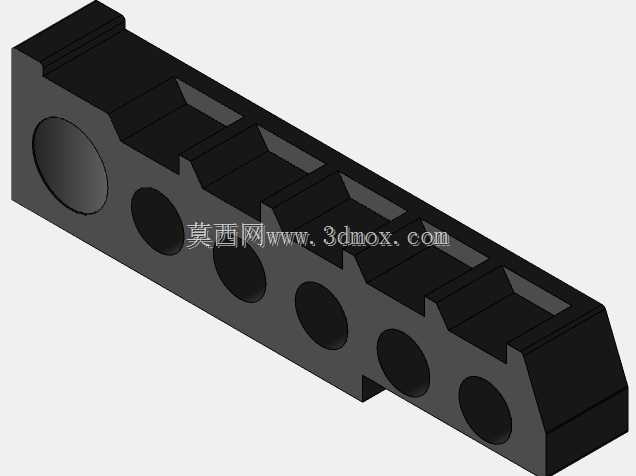

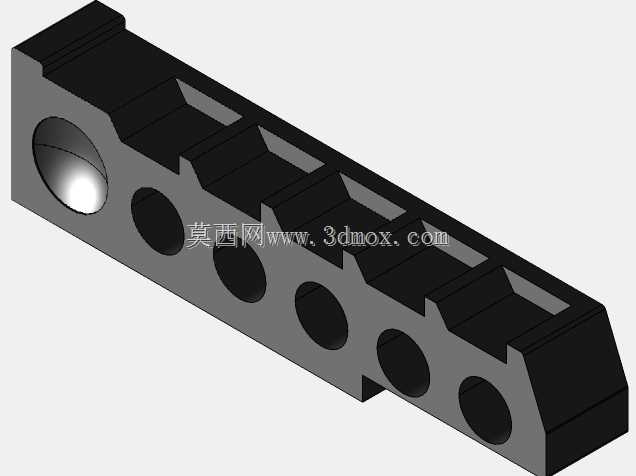

在小规格颗粒物料的定量装填作业场景中，这类多腔定位载具是衔接上游分料机构与下游包装工位的核心衔接部件，主要承担单份颗粒的临时容置、等距排布、精准落料的功能，常见于小型五金零件、医药颗粒、工业塑料粒子的分装生产线，可适配直线式往复装填设备的节拍要求，避免颗粒散料在落料过程中出现偏移、卡滞、份重不均的问题。从结构设计来看，该载具采用一体化长条式布局，上部设置五个等距分布的方形容料槽，槽体侧壁做了微小拔模斜度处理，既可以保证颗粒物料顺利滑入槽腔，也能在载具移动至落料位时，让物料依靠自重快速下落无残留；下部对应排布六个圆形通孔，其中最左侧大孔径孔位为定位基准孔，用于和设备上的定位销配合实现载具的快速安装定位，剩余五个小孔径通孔与上部方形容料槽一一对应，作为落料通道，孔壁做了高光洁度处理，减少颗粒下落时的摩擦阻力。设计过程中优先考虑了安装边界的适配性，载具整体为长方体构型，两端设置了突出的定位挡边，可直接卡入装填设备的滑动导轨槽内，无需额外设计复杂的压紧结构，安装时仅需将基准孔对准设备定位销推入导轨即可完成固定，更换不同规格载具的时间可控制在一分钟以内，适配多规格小批量颗粒分装的柔性生产需求。针对3D打印加工的适配性，设计时特意预留了孔位的二次加工余量，因为常规FDM或光固化3D打印的孔位精度存在0.1-0.3mm的成型误差，直接打印成型的孔位无法满足高精度装填的同轴度要求，预留余量后操作人员可通过铰刀二次铰孔，将孔位尺寸精度、同轴度调整至装配要求范围内，同时载具的壁厚做了均匀化处理，避免3D打印过程中出现壁厚不均导致的翘曲变形，打印完成后仅需去除少量支撑即可进行后处理，无需复杂的后加工工序。载具上部的方形容料槽深度经过匹配计算，刚好容纳单份额定装填量的颗粒，槽口边缘做了微小倒角，可避免上游分料管出料时颗粒被槽口边缘刮蹭弹出，减少物料浪费；载具底部与设备承托面接触的平面做了平面度要求，保证载具滑动过程中运行平稳，不会出现卡顿、晃动的情况，落料时载具底部与下方落料管口的贴合间隙控制在0.1mm以内，避免颗粒从缝隙中漏出。
