内红点准直瞄准装置结构设计

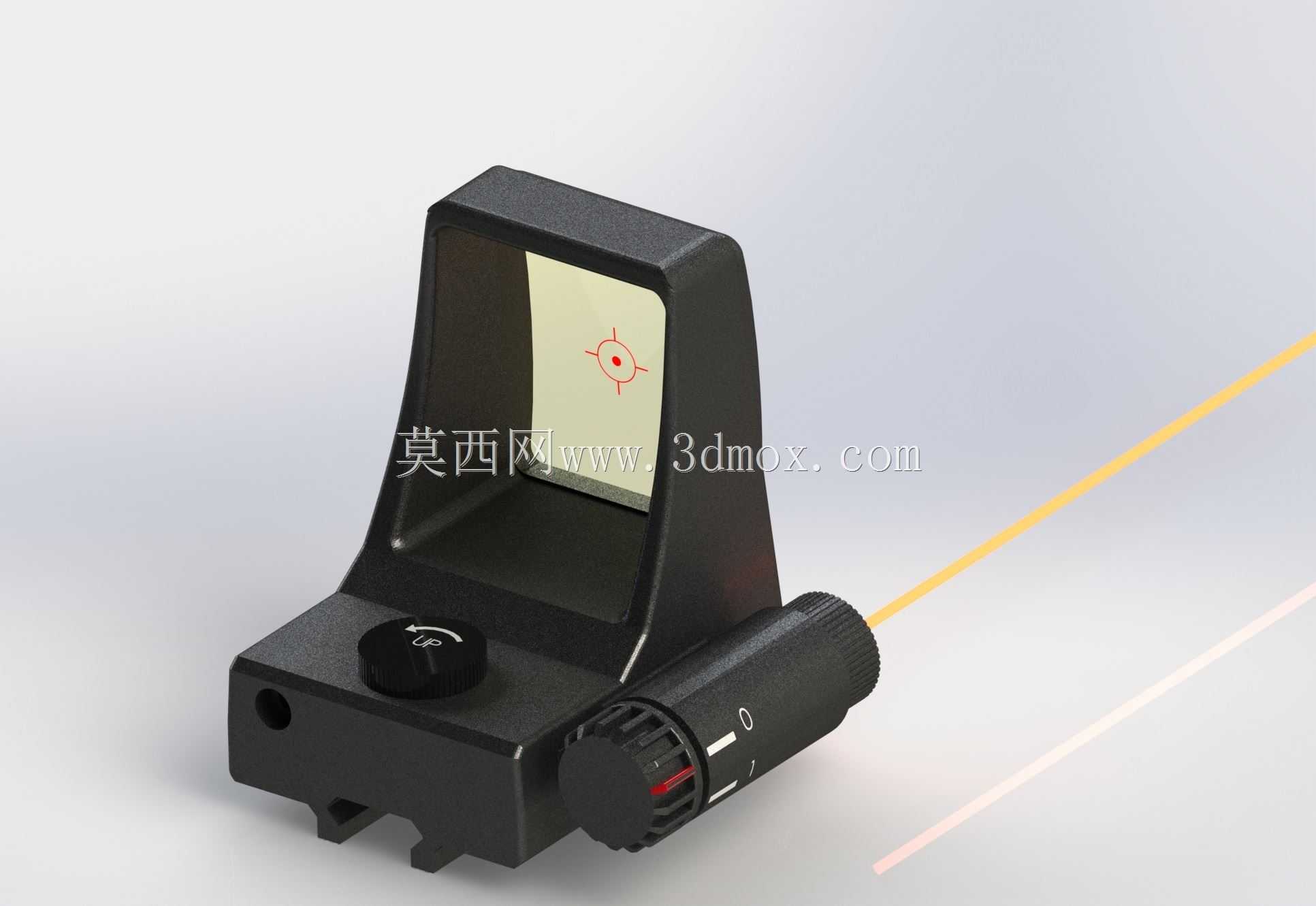

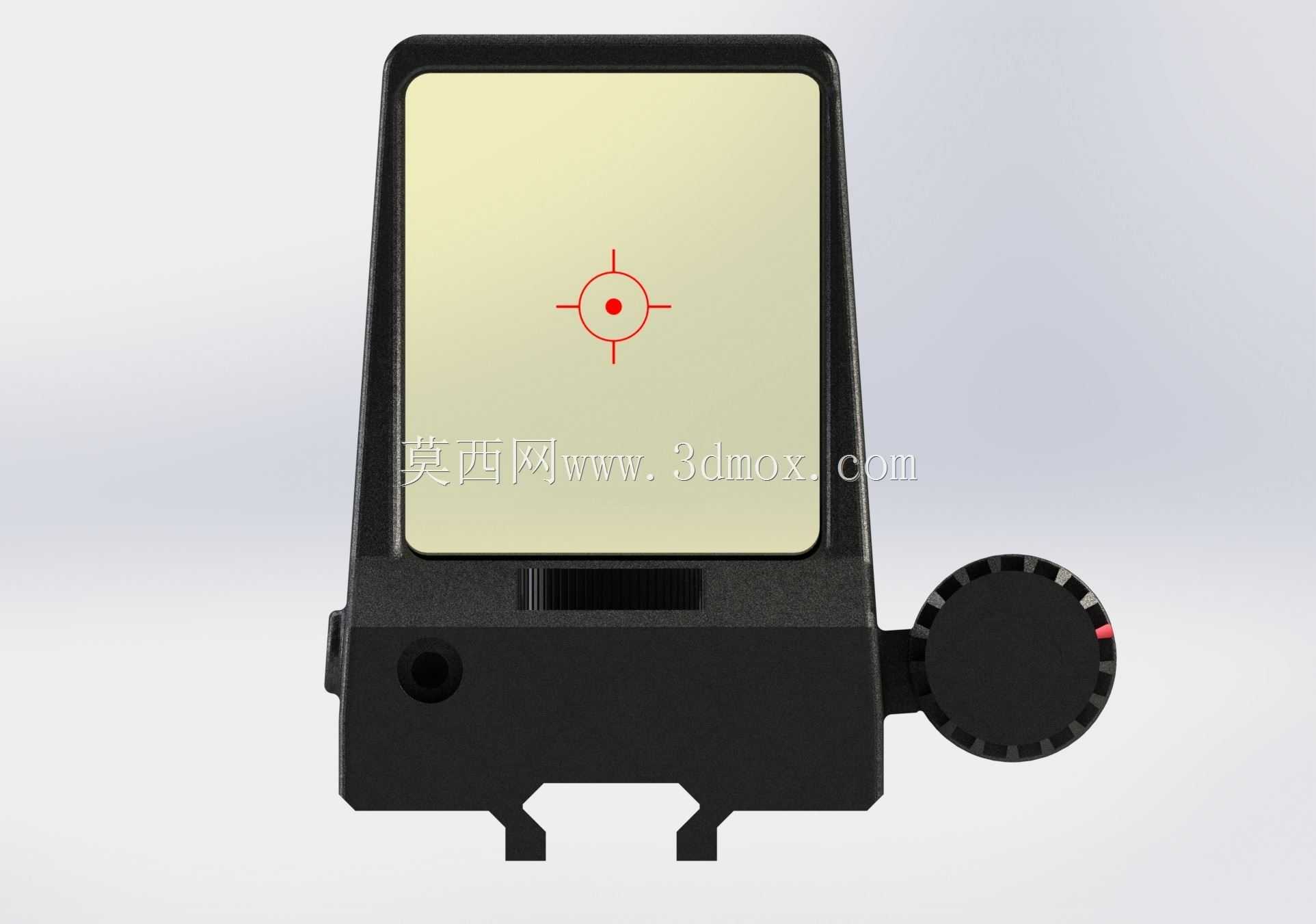

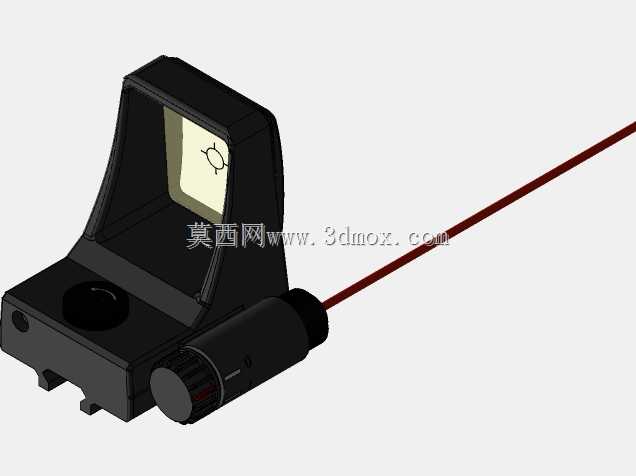

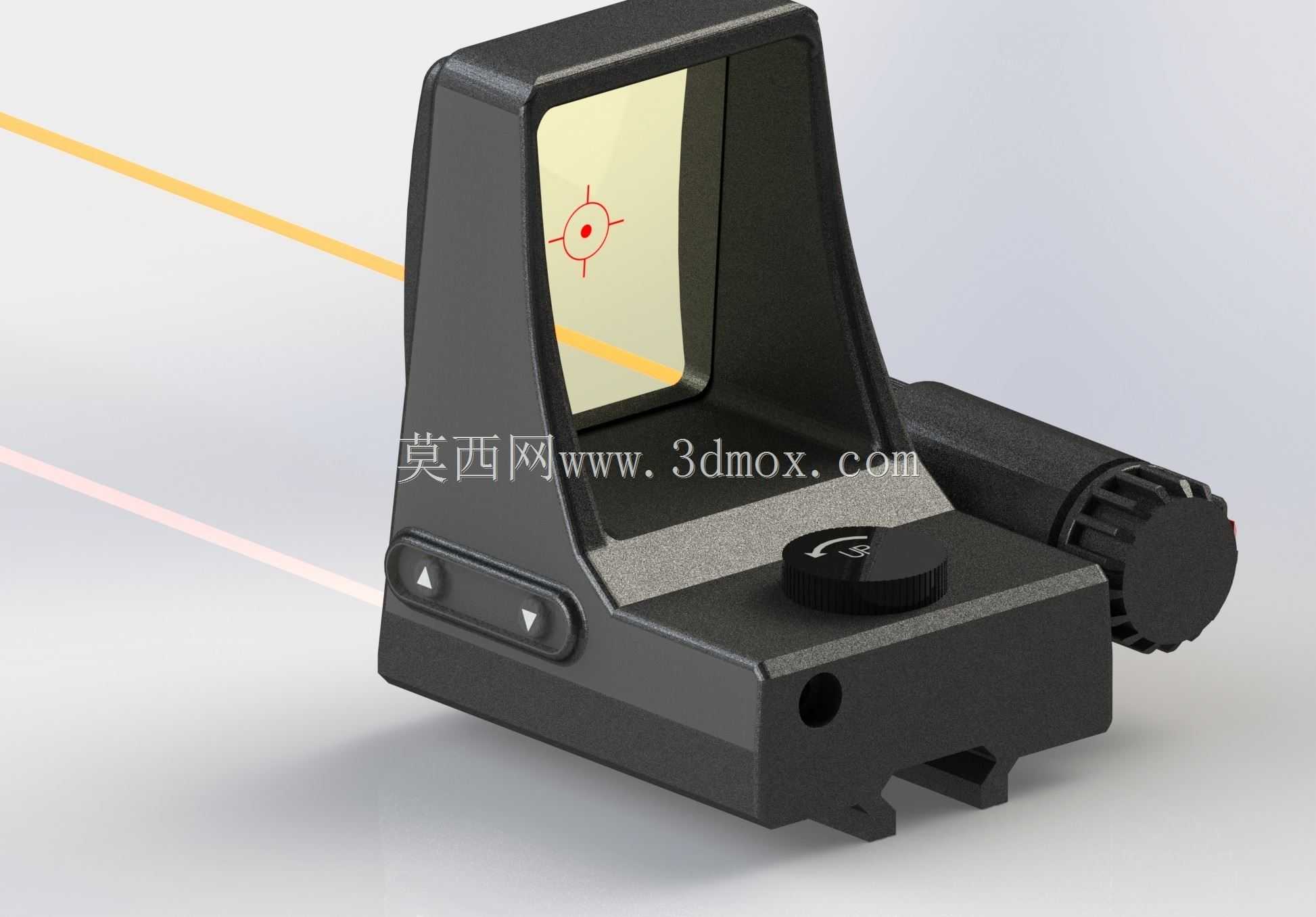

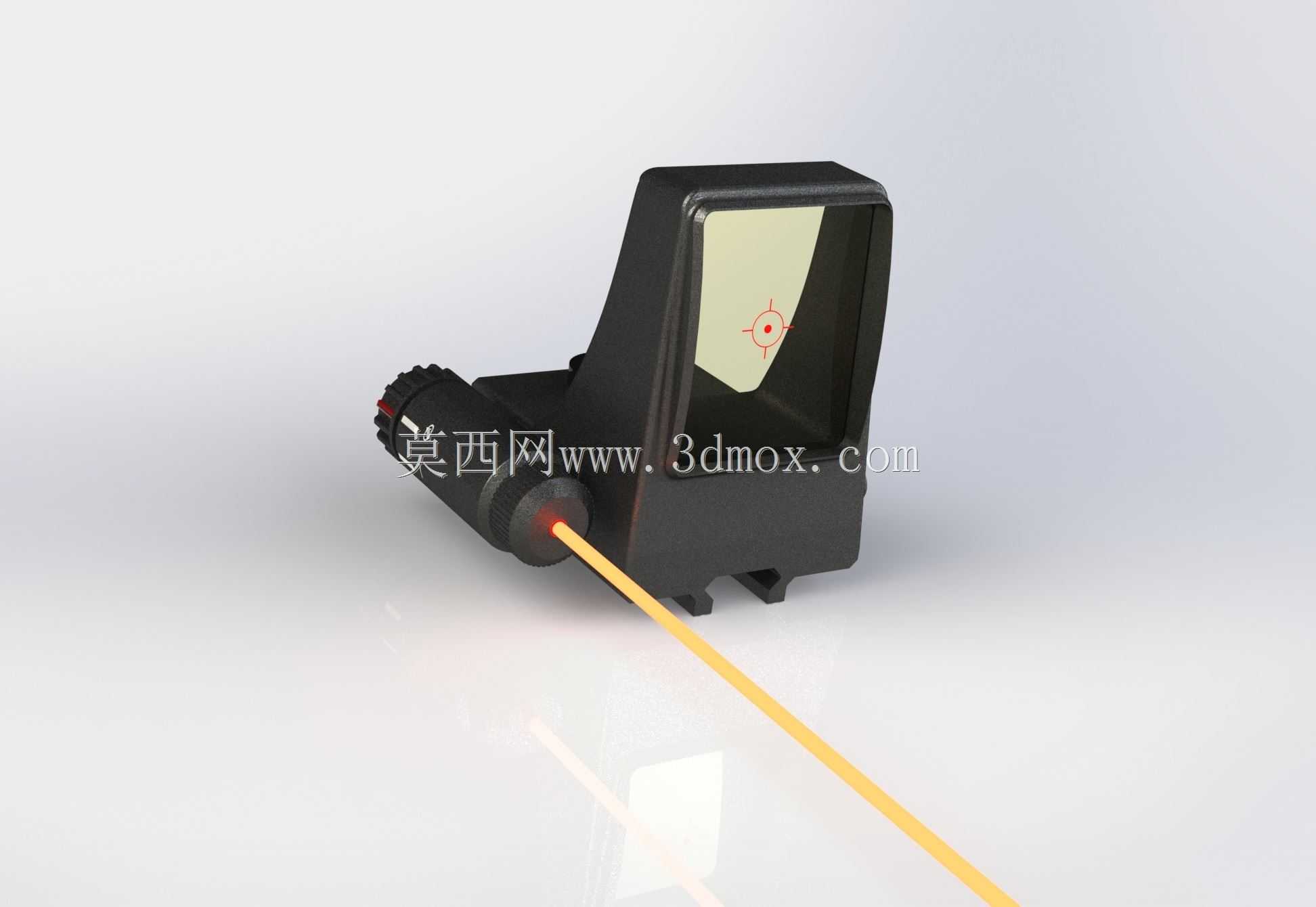

这款准直瞄准装置主要适配轻武器战术改装场景，也可用于民用射击运动、模拟射击训练设备的瞄准配套，在实际使用中能够帮助使用者快速完成目标捕捉，无需传统机械瞄具的三点一线对齐过程，大幅提升近距离快速瞄准的效率。从结构设计来看，整体采用一体化的壳体结构，主体观察窗采用倾斜式大视场设计，能够保证使用者在双眼睁开的状态下获取完整的瞄准视野，避免单眼瞄准带来的视野受限问题，适配不同出瞳距离的使用需求，即使佩戴护目镜也不会出现瞄准视场缺失的情况。装置侧方设置的激光发射模组，可作为辅助校准部件使用，在初始校瞄阶段能够快速完成瞄准点与实际弹着点的对齐，减少校瞄过程中的弹药消耗与调试时间。安装基座采用标准皮卡汀尼导轨适配结构，底部的卡槽尺寸严格对应通用战术导轨的安装边界，锁紧结构采用侧置旋钮式设计，安装时无需额外工具即可完成快速装拆，锁紧后能够保证装置在持续后坐力冲击下不会出现位移偏移，保证瞄准点的一致性。壳体的外形做了切角收边处理，所有外露棱边都做了圆弧过渡，既能够减少使用过程中的磕碰损伤，也能避免尖锐棱角勾挂携行装具。光学窗口的镜片安装结构做了密封槽设计，可填充密封胶实现基础的防尘防水能力，适配野外复杂使用环境下的工况需求。内部的分划投影结构采用低功耗设计，分划亮度可根据环境光线强度调整，在强光环境下也能保证红点清晰可见，弱光环境下不会因为亮度过高造成眩目影响瞄准判断。整体结构的重心靠近安装基座位置，装在武器上不会过多改变原有设备的重心分布，避免影响握持操作的手感。在建模过程中，所有装配间隙都按照实际加工公差预留，壳体壁厚均匀，既满足结构强度要求，也控制了整体重量，适配长时间携行使用的需求。各部件的连接位置都做了定位止口设计，装配时能够快速对齐，减少装配调试的工作量，后续维护时拆卸重组也不会出现装配错位导致的瞄准点偏移问题。
