皮卡汀尼导轨前端活塞适配结构件

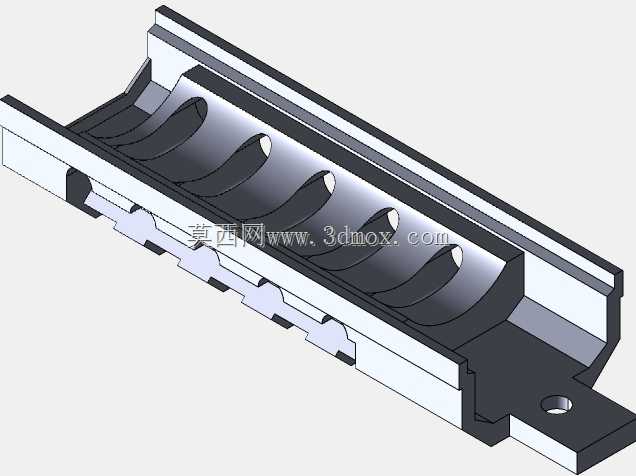

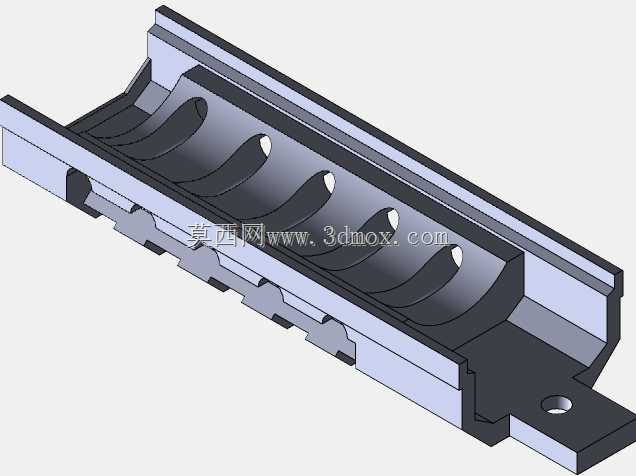

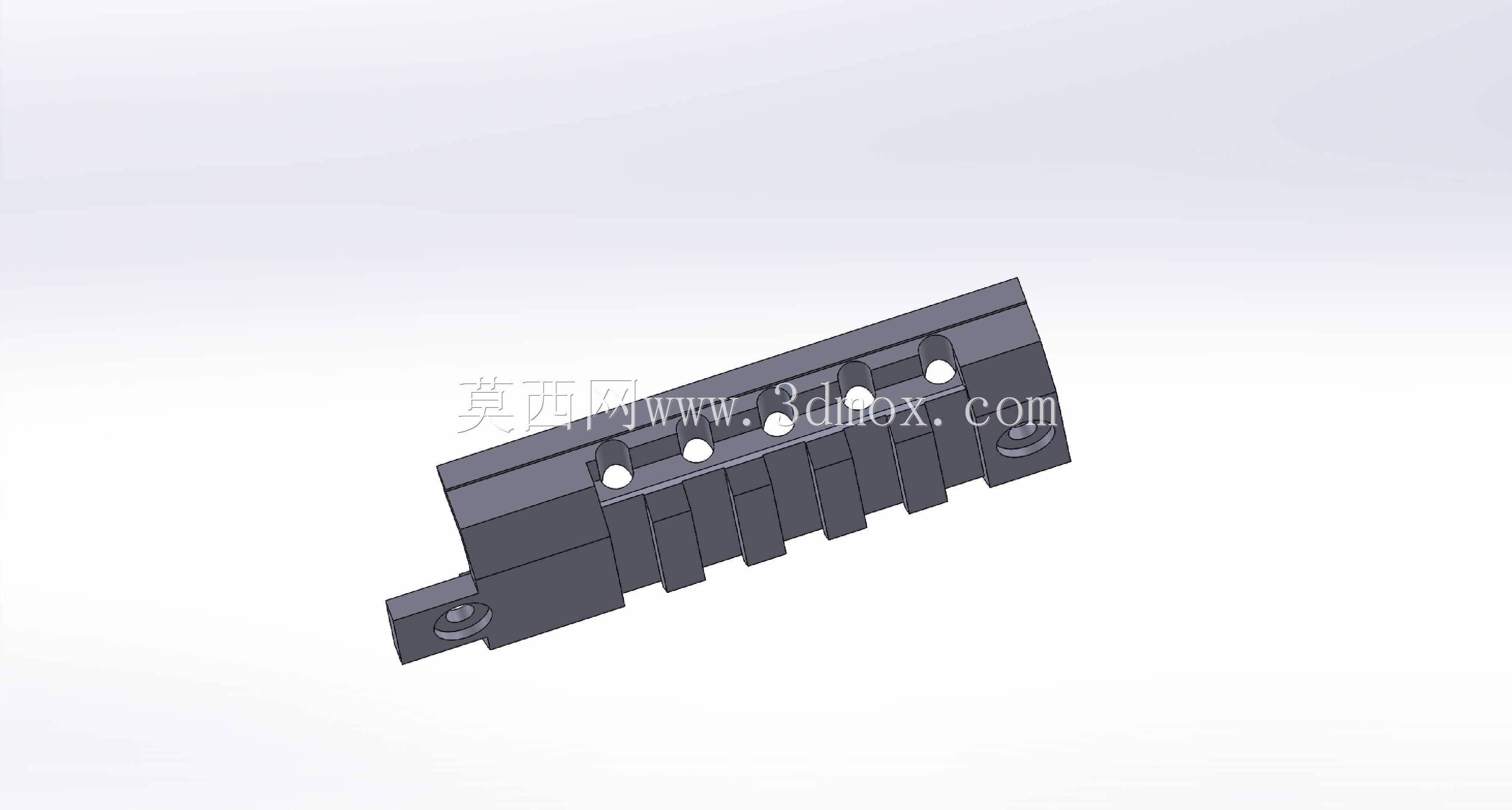

在轻武器战术附件拓展的实际应用场景中，这类适配活塞结构的皮卡汀尼导轨前端件，是整枪附件挂载系统里的核心衔接部件，主要承担战术灯、激光指示器、前握把等外置附件的承载与定位功能，需要在枪械连续射击产生的振动、后坐冲击工况下保持挂载精度，避免附件移位影响战术动作的执行效率。从实际使用的需求出发，设计时首先要匹配对应型号活塞组件的运动边界，预留足够的活塞往复运动避让空间，不能干涉自动机的正常循环动作，这也是这类前端导轨件和普通护木导轨最核心的设计差异——普通护木导轨只需要考虑自身与枪管的同轴度，而活塞适配结构需要同时兼顾自动机运动路径、附件安装平面度、护木连接强度三个维度的尺寸约束。外形结构上，该部件采用分体式卡槽定位结构，主体安装面设置多组等距定位凸台，和护木前端的对应卡槽配合实现周向防转，侧面预留的四个安装孔位用于和护木主体做螺纹锁紧，安装时不需要额外修改护木原有结构，直接替换原有前端盖即可完成装配，安装边界严格匹配CP33型号枪械的护木前端内孔尺寸，径向突出的导轨部分完全符合标准皮卡汀尼导轨的槽距规范，所有附件挂载接口和通用战术附件完全兼容，不需要额外的转接件。设计过程中，导轨的承载面做了局部加厚处理，对应安装孔的位置设置了加强筋结构，避免在大重量附件挂载、连续后坐冲击下出现导轨变形或者连接孔开裂的问题；活塞避让腔的内壁做了圆角过渡处理，减少活塞往复运动时和部件内壁发生剐蹭的概率，同时也能降低射击过程中残留的火药残渣在腔体内的堆积，日常维护时只需要拆开前端锁紧螺丝就能完成腔体清洁，不需要拆解整个护木组件。从结构受力的角度考虑，部件的锁紧孔位分布在导轨主体的两侧对称位置，锁紧后受力均匀，不会因为单侧受力导致导轨倾斜，保证挂载的战术附件和枪管轴线保持稳定的相对位置，在连续射击的振动环境下，附件的瞄准点偏移量能控制在战术使用允许的范围内。导轨的齿形结构完全遵循标准皮卡汀尼导轨的尺寸公差，槽宽、齿高的公差控制在0.1mm以内，既能保证附件安装时的锁紧顺畅度，也能避免间隙过大导致附件晃动，实际装配时，标准战术附件的快拆结构可以直接卡入导轨槽，锁紧后无旷量，满足实战使用的可靠性要求。
