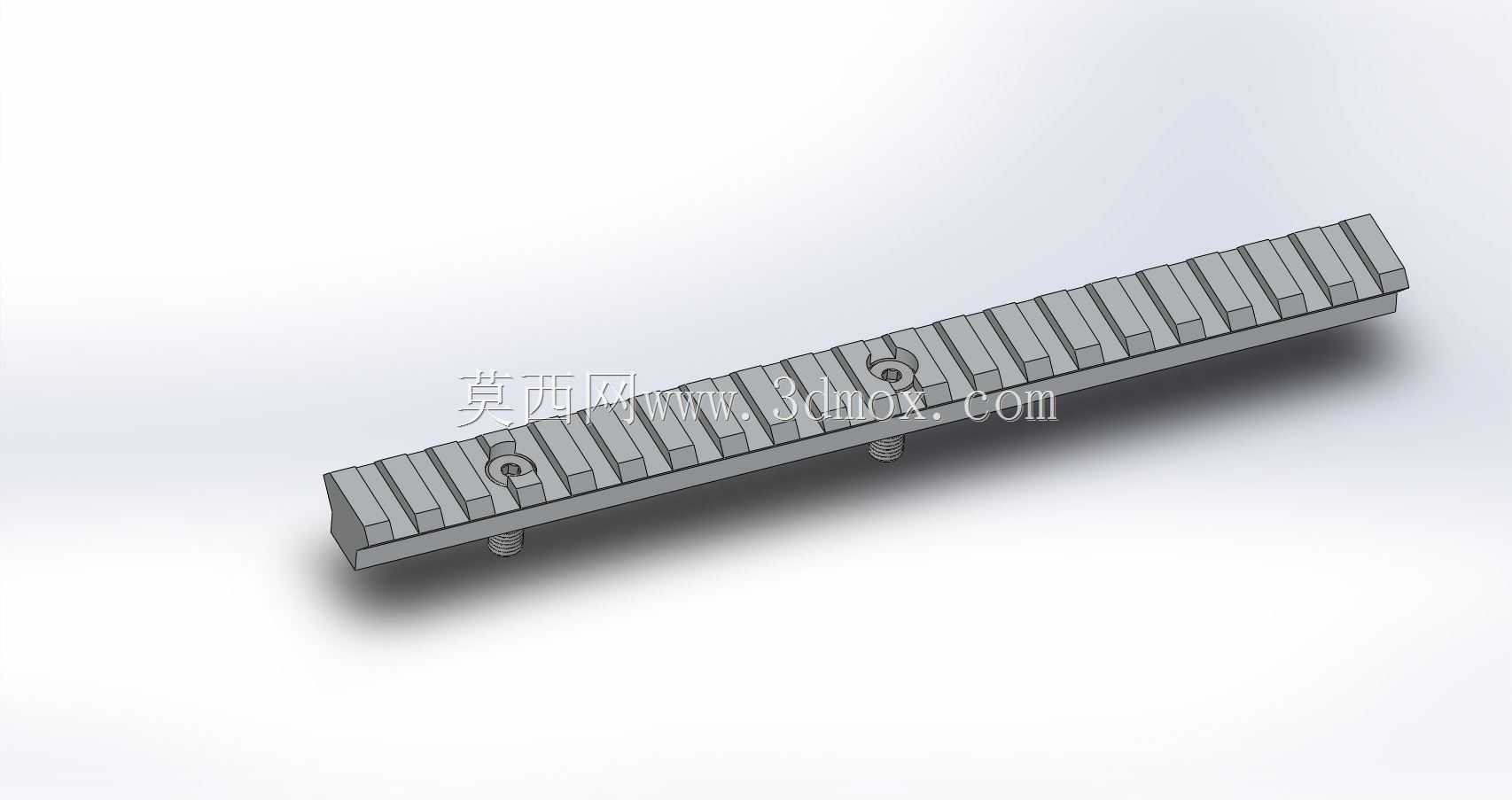

0.5英寸高标准皮卡汀尼导轨结构

　　在轻武器附件安装、光学瞄准系统适配、战术装备拓展领域，皮卡汀尼导轨是目前应用范围最广的标准化机械接口，本次建模的0.5英寸高规格皮卡汀尼导轨，严格遵循MIL-STD-1913标准的尺寸公差要求，可兼容绝大多数符合该标准的战术附件，包括但不限于光学瞄准镜、红点瞄具、战术手电、激光指示器、前握把等拓展部件。

　　从实际使用场景来看，这类导轨不仅应用于军用制式枪械的附件拓展，在民用射击运动装备、光学仪器安装支架、工业检测设备的可调式安装基座、摄影器材的拓展配件领域也有大量衍生应用，其核心优势在于统一的接口尺寸带来的极强互换性，无需针对不同品牌的附件单独设计安装结构，大幅降低了多设备适配的设计与加工成本。

　　设计过程中首先锁定的是安装边界条件，0.5英寸的导轨高度是经过大量实际使用验证的通用规格，这个高度既能够保证附件安装后与安装基面之间留有足够的操作间隙，避免附件调节旋钮、锁紧结构与基面发生干涉，同时也不会因为高度过高导致附件安装后整体重心过度偏移，影响搭载设备的整体稳定性。导轨的齿形结构采用标准的横向梯形齿，齿距、齿宽、齿槽深度均严格匹配标准公差，齿面的设计角度能够保证附件锁紧时的接触面积最大化，在承受后坐力、频繁拆装、振动冲击的工况下不会出现附件移位、松动的问题。

　　导轨本体的安装固定结构采用沉头螺钉孔设计，建模时预留的螺钉安装位完全适配标准内六角沉头螺钉，安装后螺钉头部完全没入导轨基面，不会突出导轨表面影响附件的滑动安装，螺钉孔的间距设置参考了常见的安装基面孔位标准，既可以通过螺钉直接固定在硬质基座上，也可以配合专用夹具固定在不同管径的圆管、异形安装面上。导轨的两端做了小尺寸的倒角处理，一方面是避免安装使用过程中锐边划伤操作人员，另一方面也能够引导附件从导轨端部顺畅滑入，减少附件安装时的对位难度。

　　从结构强度角度考虑，导轨的基体厚度经过受力校核，在采用常规铝合金6061-T6材质加工的前提下，能够承受常见轻武器的连续后坐力冲击，不会出现齿形变形、基体弯曲的问题；如果采用钢材加工，其承载能力还能进一步提升，可适配大倍率光学瞄准镜、重型战术附件等重量更大的搭载设备。导轨的齿槽底部设计有微小的排屑间隙，在野外多尘、多雨的使用环境下，泥沙、灰尘、雨水可以顺着齿槽间隙排出，不会因为异物卡滞导致附件无法安装或锁紧失效。

　　在三维建模过程中，所有的配合面都做了公差预留，导轨的宽度尺寸、齿形的配合尺寸均按照间隙配合的公差带设置，保证符合标准的附件可以在导轨上顺畅滑动，同时锁紧后能够实现零间隙配合，不会出现旷量。导轨的安装基面做了平面度要求，安装时可以完全贴合搭载设备的基面，避免因为安装面不平导致导轨变形，影响附件的安装精度。不同于早期的韦弗导轨，这款皮卡汀尼导轨的齿槽尺寸、槽间距都做了标准化统一，既可以兼容专门为皮卡汀尼导轨设计的附件，也能够适配大部分韦弗规格的附件，拓展了使用范围。

　　在实际选型使用时，这款0.5英寸高度的导轨属于通用型规格，适合绝大多数需要水平安装附件的场景，如果是有特殊高度要求的场合，也可以在这个模型的基础上调整基体高度，保留齿形接口部分的尺寸不变，即可实现不同安装高度的需求，不需要重新设计接口结构，大幅缩短衍生型号的设计周期。导轨表面的安装基准面、齿形定位面都在建模时做了明确的基准标识，后续加工时可以直接以这些基准作为加工定位基准，保证加工后的尺寸精度符合标准要求，减少加工误差带来的适配问题。
