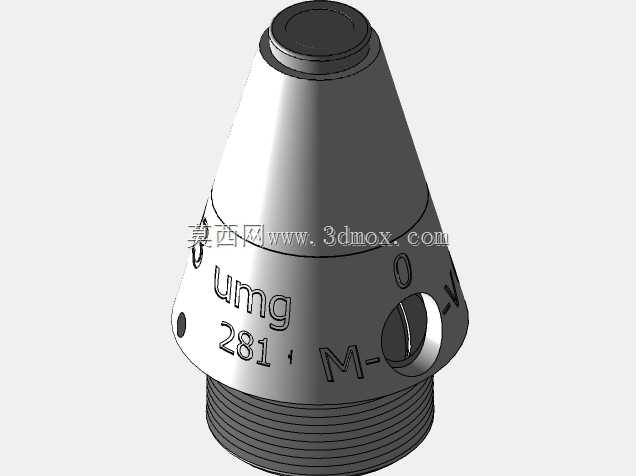

德制炮兵引信结构三维数模

该引信结构为弹药配套的触发类核心部件，主要配属大口径身管火炮弹药，在实际作战场景中承担弹药起爆时机控制的核心功能，是弹药末端作用的关键控制单元，其结构可靠性直接决定弹药的毁伤效能与作用可靠性。从结构设计逻辑来看，整体采用锥台形主体布局，下部设置标准外螺纹接口，用于和弹体头部的预制内螺纹完成装配对接，螺纹段的尺寸公差严格匹配对应弹种的头部安装边界，装配后可保证引信与弹体同轴度偏差控制在允许范围内，避免发射过程中受膛压冲击出现松动、脱落问题。上部为圆弧收顶结构，可有效降低弹丸飞行过程中的空气阻力，优化弹丸头部的气动外形，减小跨音速飞行阶段的激波阻力影响，提升弹丸的飞行稳定性与射程表现。主体锥面上预留的横向通孔为保险解除销的安装位，在勤务处理与发射前的状态下，保险销贯穿该孔锁定内部发火机构，避免意外跌落、震动导致的误起爆问题，只有当弹丸发射时承受足够的轴向过载与离心过载，保险机构才会逐步解除锁定，使引信进入待发状态。锥面刻印的字符标识为生产批次、装定参数的永久性标记，便于生产质检、勤务存储阶段的识别与参数核对，避免不同批次、不同作用类型的引信出现混装问题。内部发火通道采用阶梯孔布局，从顶部触发端一直贯通至下部传爆序列安装位，触发端的闭合结构可保证平时的密封性能，避免雨水、沙尘进入内部影响发火机构的动作灵敏度，当弹丸撞击目标时，顶部结构受挤压变形推动击针动作，触发发火元件完成起爆，进而逐级引爆传爆序列最终引爆弹体装药。在建模过程中，所有曲面过渡均严格按照实物的倒角、圆角参数处理，螺纹段采用标准牙型建模，可直接用于装配干涉检查、结构原理演示以及相关教学场景的结构拆解展示，也可作为同类引信结构设计的参考样本，帮助设计人员理解传统机械触发引信的布局逻辑与保险机构的布置思路，其外形尺寸完全匹配对应弹种的头部安装空间，无需额外调整即可完成虚拟装配验证。
