高频线偶极子天线用蛋形陶瓷绝缘构件

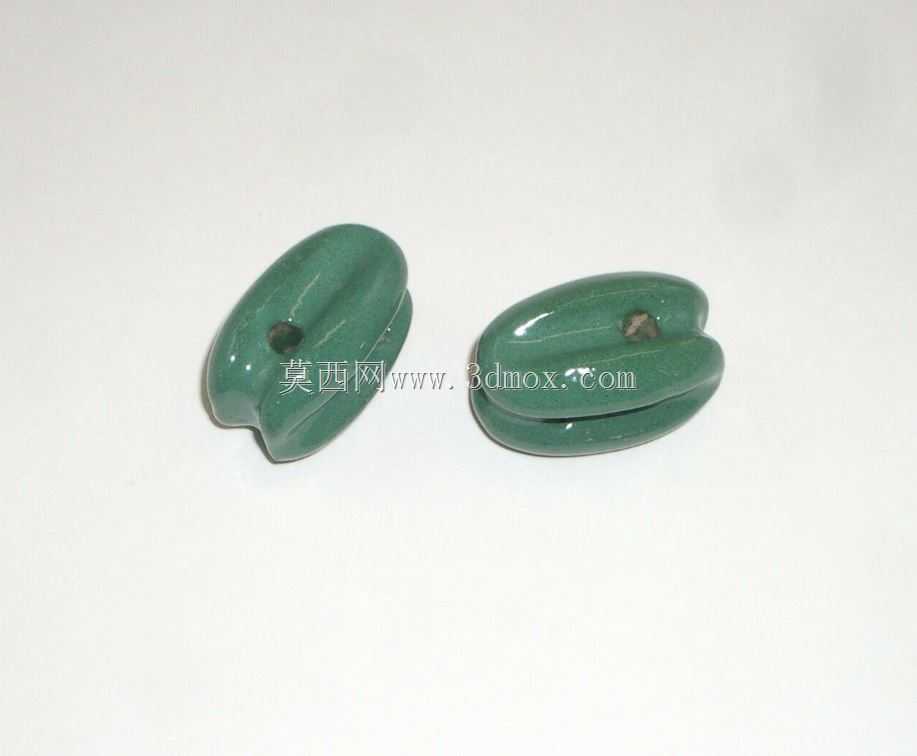

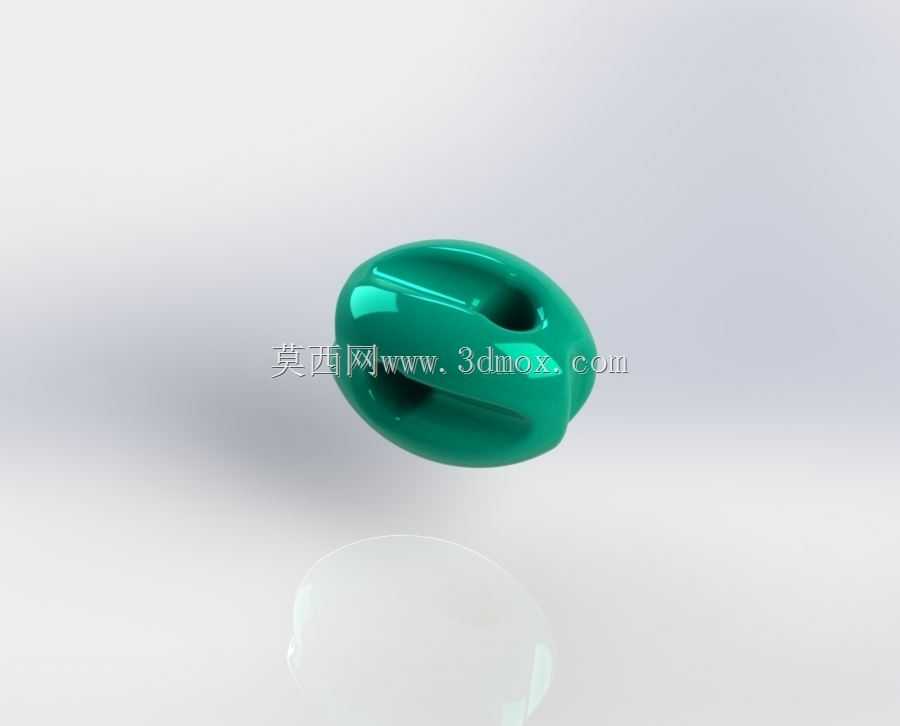

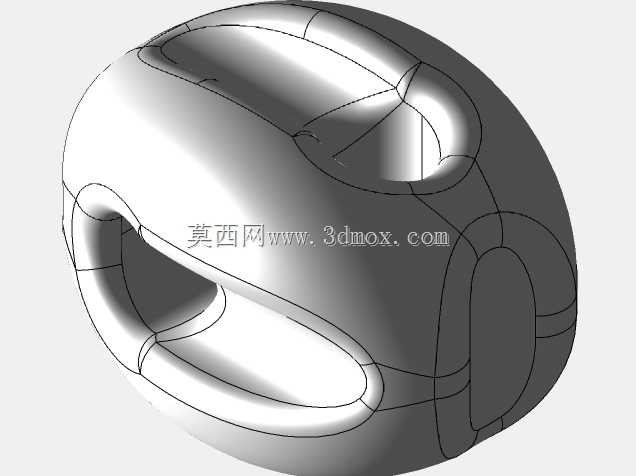

在高频段无线通信、业余无线电发射接收系统的搭建场景中，线偶极子天线的端部绝缘支撑是直接影响天线驻波比、辐射效率的核心小部件，这类蛋形陶瓷绝缘构件正是为适配该类天线的端部固定需求开发的结构件。从实际工程使用场景来看，这类绝缘件多用于30MHz以下的高频广播段、业余无线电频段的线偶极子天线，这类天线的振子多采用多股铜绞线或单股硬铜线架设，两端需要绝缘构件将振子与支撑拉索、杆塔结构做电气隔离，避免振子信号通过支撑结构接地形成损耗，同时还要承担长期户外架设的抗拉力、耐候性要求。该构件采用蛋形流线外形设计，并非出于外观考量，而是为了降低户外架设时的风阻，减少大风天气下天线振子的摆动幅度，降低振子连接处的金属疲劳风险，同时圆润的曲面不会在棱角处形成电场集中，避免高发射功率下出现尖端放电、绝缘击穿的问题。构件上开设的两个正交贯通孔，是专门为线偶极子振子与端部拉索的穿装固定设计，两个孔道的轴线在构件内部空间错位不连通，保证穿入的振子线与拉索之间完全通过陶瓷介质隔离，不会出现金属导体直接接触的短路风险，孔道的边缘做了圆弧倒角处理，避免穿线时尖锐的孔口割伤天线振子的绝缘外皮或者金属线股，长期使用也不会因为风振导致线材在孔口处磨损断裂。从安装边界来看，这类绝缘件的整体尺寸适配常规1-5mm线径的天线振子与拉索，安装时不需要额外的紧固件，直接将振子端部穿过对应孔道后做打结或者压接固定即可，蛋形的结构重心居中，安装后不会因为自重导致振子端部出现额外的倾斜偏移，保证天线两臂的长度对称度，进而保障天线的方向图不出现畸变。陶瓷材质本身的高频介电损耗极低，在HF频段下不会因为介质损耗消耗过多的发射功率，同时陶瓷材料的抗紫外线、耐雨水腐蚀性能远优于常规塑料绝缘件，能够在户外露天环境下长期使用不需要频繁更换。在进行天线系统的三维建模时，这类绝缘件的建模需要重点保证两个穿线孔的位置精度、孔道与外形的壁厚均匀性，避免壁厚过薄导致机械强度不足，同时要还原外形的流线曲面，方便后续做天线整体的风载荷仿真、电场分布仿真时得到更贴近实际工况的计算结果，为天线的架设固定方案设计提供准确的结构参考。
