后倾式离心风机叶轮结构三维设计

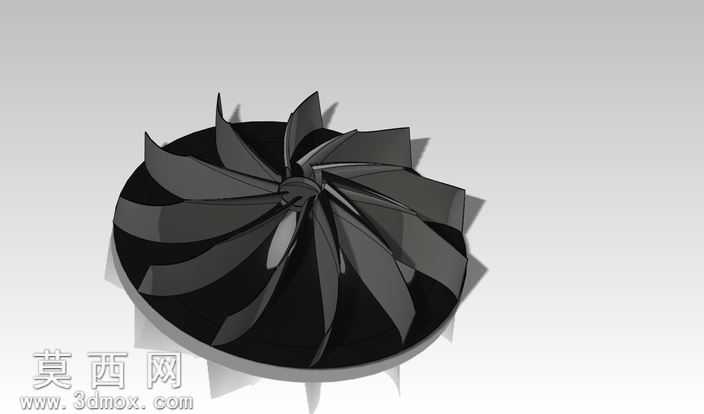

本作品为离心风机核心叶轮部件的三维设计成果，建模阶段依托参数化三维设计环境完成整体结构搭建，首先确定叶轮的轮盖、轮盘基准曲面，通过绘制单叶片的翼型截面轮廓，结合流体力学常用的后倾叶片安装角度参数，采用阵列特征完成全部叶片的均匀排布，保证每片叶片的安装角、曲率半径完全一致，避免因结构偏差导致运行时产生动平衡问题。建模过程中对叶片与轮盘、轮盖的衔接位置做了平滑过渡处理，消除尖锐棱角带来的应力集中隐患，同时还原了叶轮中心的轴孔安装位、键槽定位结构，确保模型可直接对接后续的装配校核环节。材质设定上，针对风机叶轮常用的工程应用场景，赋予模型哑光深灰金属材质，模拟高强度铸铝或冷轧钢的表面质感，渲染阶段采用柔和的环境漫反射光源，清晰呈现叶片的曲面弧度、相邻叶片间的流道间隙，完整展示叶轮的整体构型。设计思路围绕实际应用需求展开，在确定叶轮尺寸参数时，参考了常规小型排风设备的动力匹配要求，将适配电机的安装尺寸同步纳入设计考量，预留了标准的轴连接配合公差，模型完成后可直接用于3D打印制作实物样件，后续可通过实际运行测试采集风压、风量、运行噪音等参数，再针对叶片曲率、叶片数量做进一步的优化调整，提升风机的运行效率、降低工作能耗。整个模型的结构完全遵循离心风机的气动设计逻辑，叶片的扭曲角度沿径向逐步变化，可引导气流在流道内平稳转向，减少气流湍流带来的能量损耗，轮盘的厚度、叶片的壁厚均参考同规格量产产品的参数设定，保证结构强度满足高速旋转的使用要求。
