雅马哈R15摩托车前轮轮辋总成三维设计

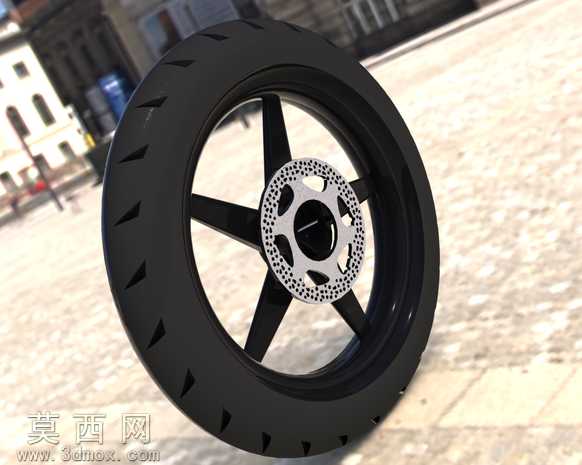

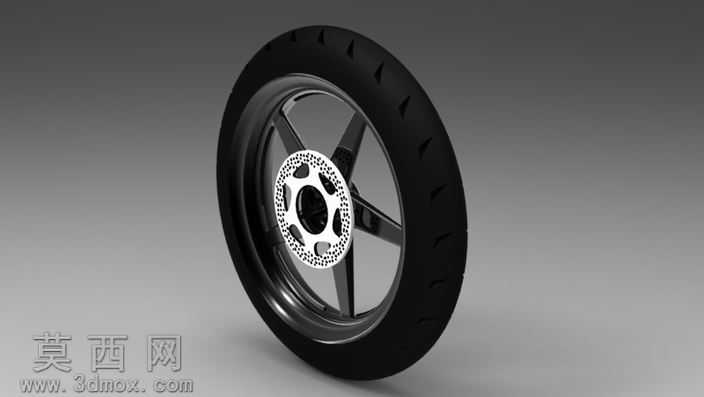

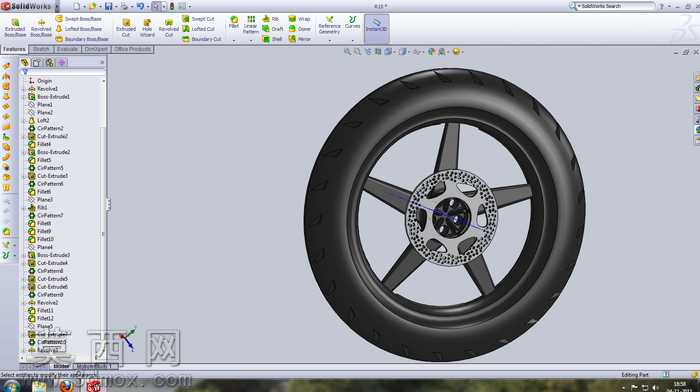

本作品为雅马哈R15摩托车前轮轮辋总成的三维建模设计，整体采用SolidWorks完成参数化建模，后续通过渲染模块完成视觉效果呈现。建模过程中首先梳理前轮总成的结构组成，将整体拆分为橡胶轮胎、金属轮毂、通风式制动碟盘三个核心子部件，遵循从基础轮廓到细节特征的建模逻辑推进。轮胎部分先绘制胎体的旋转截面轮廓，通过旋转凸台命令生成胎体基础形态，再通过包覆、阵列命令刻画胎面的排水沟槽与防滑纹理，还原街跑轮胎的胎面弧度与侧壁厚度，材质设置上区分胎面的耐磨橡胶与胎侧的哑光橡胶质感，调整粗糙度参数还原橡胶材质的漫反射特性。轮毂部分采用五辐星形对称结构，先绘制轮辋的环形基体，通过拉伸、切除命令生成五根辐条的立体形态，对辐条与轮辋、轮毂中心安装座的衔接位置做圆角过渡处理，避免应力集中的结构缺陷，中心安装座预留轴承安装位与碟盘固定孔位，所有孔位采用圆周阵列命令生成，保证孔位的位置度与对称度，轮毂材质采用抛光金属搭配亮面烤漆效果，调整反射参数还原铝合金轮毂的金属光泽。制动碟盘部分先绘制环形碟片基体，通过阵列切除命令生成碟片表面的通风散热孔与减重孔，还原浪花形碟盘的外轮廓造型，碟盘表面做细微的纹理处理模拟刹车皮摩擦后的质感，材质设置为高碳钢材质，区分与轮毂的金属色泽差异。整体装配阶段通过同轴心、重合等配合命令完成各部件的装配约束，保证轮胎与轮辋的贴合度、碟盘与轮毂安装面的平行度符合实际装配逻辑，渲染阶段搭建灰色渐变背景环境，添加三点布光系统，调整主光、辅光与轮廓光的角度与强度，突出轮毂的曲面反光与轮胎的质感层次，最终呈现出还原实车装配效果的前轮总成三维模型，可用于摩托车改装设计、配件结构验证、教学演示等场景。
