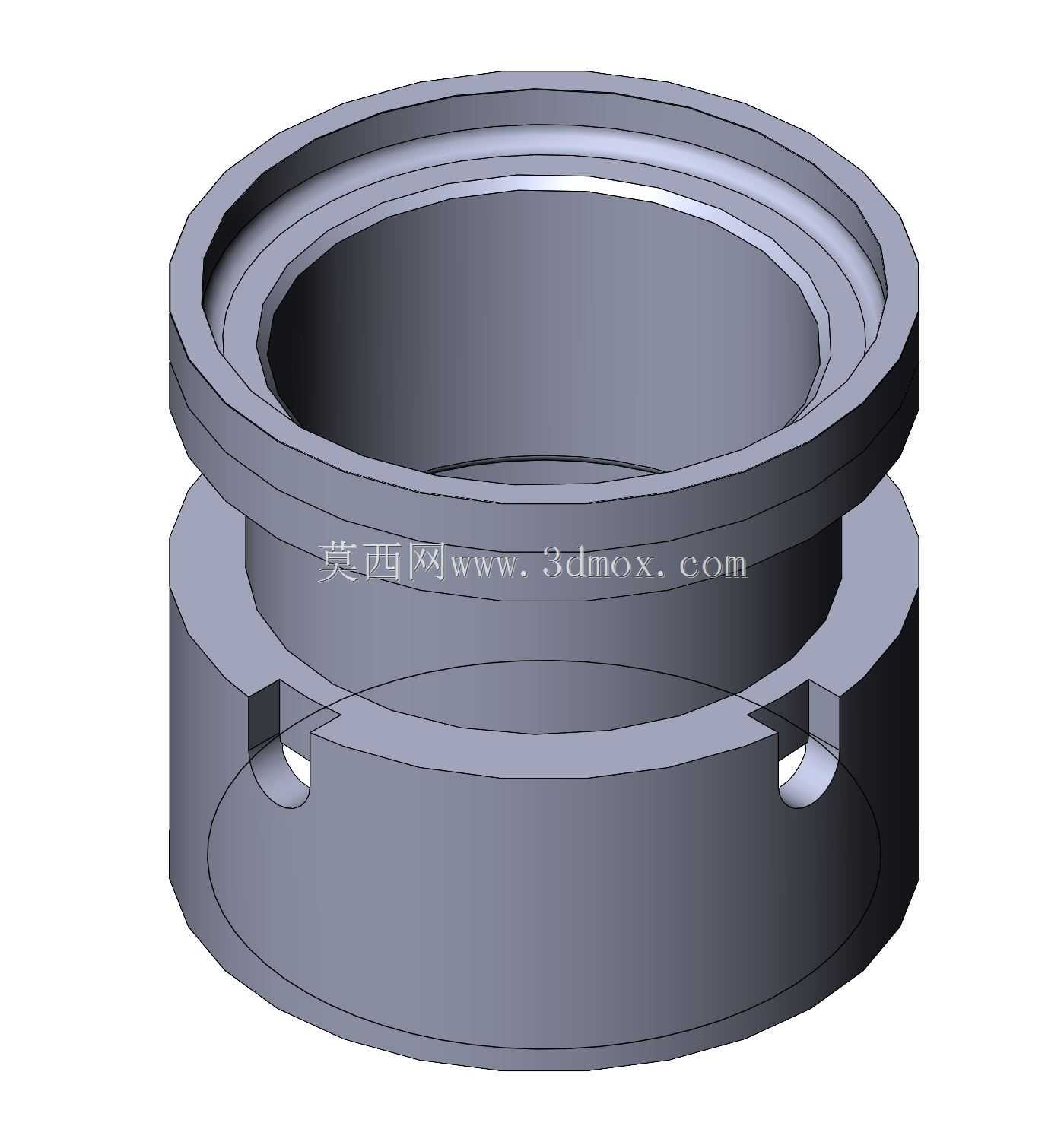

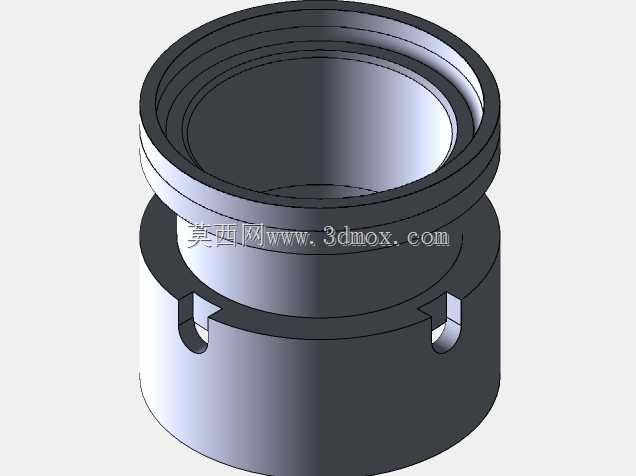

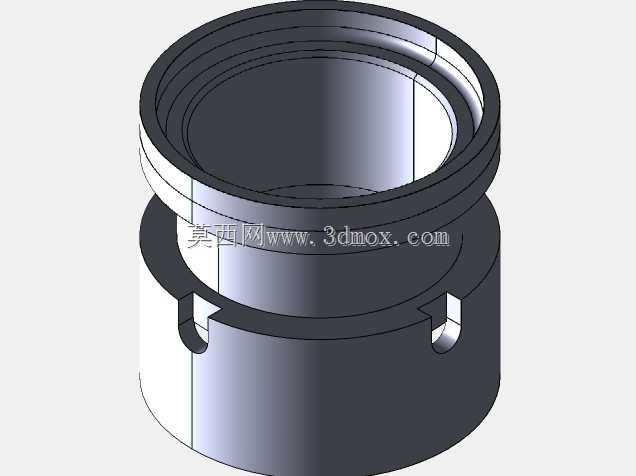

KMR筒形螺母精密结构三维设计

在各类需要轴向锁紧、精密定位的机械装配场景中，筒形螺母的应用覆盖了从工装夹具、液压管路连接到精密传动组件定位的多个环节，不同于常规外六角螺母的端面压紧形式，KMR筒形螺母依靠自身筒状结构的内螺纹与配套螺杆配合，同时借助侧壁开设的卡槽结构实现防松限位，避免设备运行过程中因振动、交变载荷出现螺纹松脱的问题。从结构设计逻辑来看，这款筒形螺母采用阶梯式内外径设计，上部的凸缘结构作为轴向压紧的受力端面，加工时严格控制端面与内螺纹轴线的垂直度，保证压紧时受力均匀，不会出现偏载导致的螺纹咬死或者被连接件变形的问题；下部筒身的外径尺寸与安装基座的预留孔位形成间隙配合，装配时可以快速导向定位，不需要额外的找正工序，能有效提升现场装配的效率。侧壁对称开设的卡槽是这款螺母的核心功能结构，卡槽的深度、宽度尺寸与配套的防松卡爪尺寸匹配，当螺母旋紧到预设扭矩位置后，卡爪卡入卡槽内，就能限制螺母的周向转动，即使在高频振动的工况下，也能保持锁紧力稳定，不会出现回松。设计过程中需要重点关注几个尺寸边界：首先是内螺纹的公差带选择，针对不同的应用场景，传动类场景选用中等配合公差，密封类连接场景选用较紧的配合公差，保证螺纹啮合的接触面积足够，受力分布均匀；其次是下部筒身的长度，要根据被连接件的总厚度确定，保证螺纹啮合长度不小于螺纹公称直径的1.2倍，满足螺纹连接的强度要求，避免螺纹滑牙失效；凸缘的外径尺寸要大于安装孔的直径，同时预留足够的压紧接触面积，避免压溃被连接件的表面。另外，筒壁的厚度设计需要经过强度校核，既要保证在最大锁紧扭矩下不会出现筒壁胀裂变形，也要避免壁厚过大造成的材料浪费和整体重量增加，对于有轻量化要求的应用场景，还可以在非受力区域做局部减薄处理，但要注意避开卡槽和螺纹受力区域，防止应力集中导致的结构断裂。实际选型应用时，需要先确认配套螺杆的螺纹规格、螺距，再核对安装空间的径向尺寸是否满足螺母凸缘的外径要求，同时预留出防松卡爪的安装操作空间，避免出现装配干涉的问题；对于有防腐要求的户外使用场景，还可以在模型基础上调整表面处理对应的结构细节，比如预留镀层厚度的尺寸余量，保证装配时的配合精度不受表面处理层的影响。
