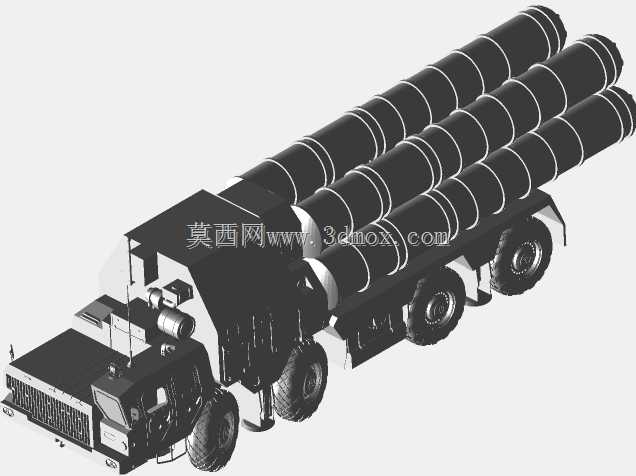

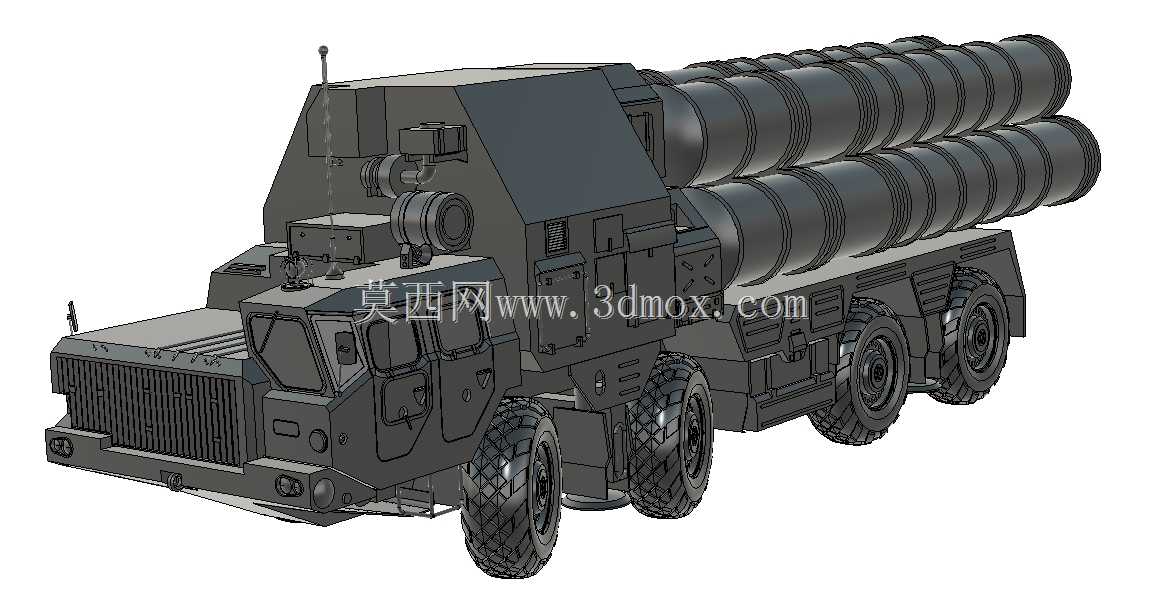

S300防空导弹运输起竖发射车结构

这款多轴越野底盘承载的防空武器载具，核心应用于国土要地防空、野战伴随防空场景，承担中远程防空导弹的机动运输、起竖发射、阵地快速转移任务，可在硬质铺装路面、野外非硬化地形完成长距离机动部署，规避敌方先期火力打击，提升防空系统的战场生存能力。载具采用8×8重型越野底盘布局，整车轴距匹配大尺寸越野轮胎的接地压力设计，可在泥泞、沙地、浅滩等复杂地形通行，底盘悬架采用重载越野配置，兼顾承载能力与非铺装路面的行驶平顺性，避免筒装导弹在机动过程中受过大振动冲击影响内部精密元器件精度。上装部分集成四具并排布置的导弹储运发射筒，发射筒采用密封式圆筒结构，外部设置多道环形加强筋，既提升筒体结构刚度，也可作为起竖、锁紧机构的连接定位点，发射筒与底盘之间通过回转支承、起竖液压油缸连接，可快速完成从水平运输状态到垂直发射状态的姿态转换，起竖过程的液压回路设置双向液压锁，可在任意角度锁止姿态，避免受外力影响出现姿态偏移。驾驶室采用平头双排布局，前排为驾驶操控区域，后排为发射操作乘员舱，舱内集成发射控制、通讯指挥相关设备的安装位，驾驶室顶部预留通讯天线、观瞄设备的安装接口，前脸格栅采用大开口通风设计，匹配大马力柴油发动机的散热需求，车头前部设置牵引挂钩、防撞护杠，满足野外拖救、阵地部署的使用需求。建模过程中优先还原整车的装配边界关系，底盘车架作为主承载基准，所有上装部件均以车架上的安装孔位作为定位基准，发射筒的排布间距预留起竖过程的运动间隙，避免相邻筒体在姿态转换时发生干涉，轮胎与轮拱之间的间隙匹配悬架最大跳动行程的安全距离，整车外廓尺寸满足公路、铁路运输的限界要求，可直接用于装备展示、作战场景仿真、结构教学演示等场景，也可作为同类型防空武器载具改型设计的结构参考基准，帮助设计人员快速梳理重型特种越野载具的布局逻辑、部件连接关系与运动干涉校验要点。
