快拆式光学设备支撑安装环结构

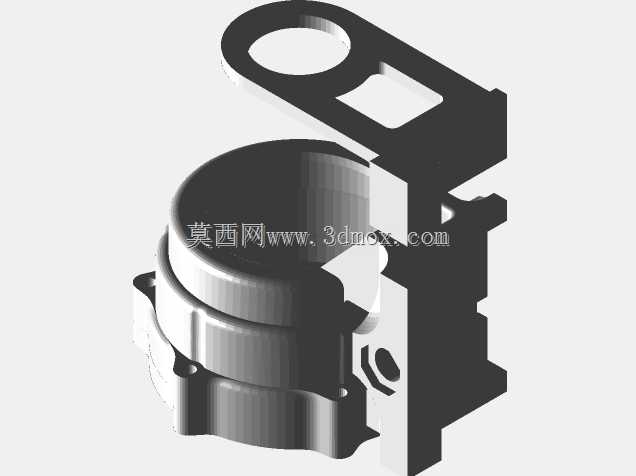

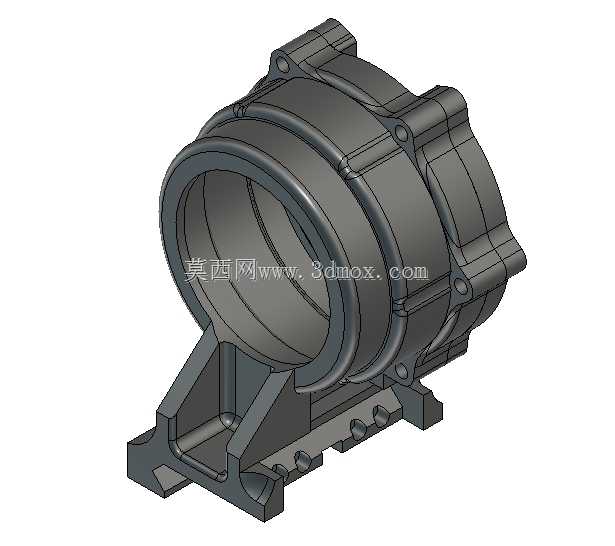

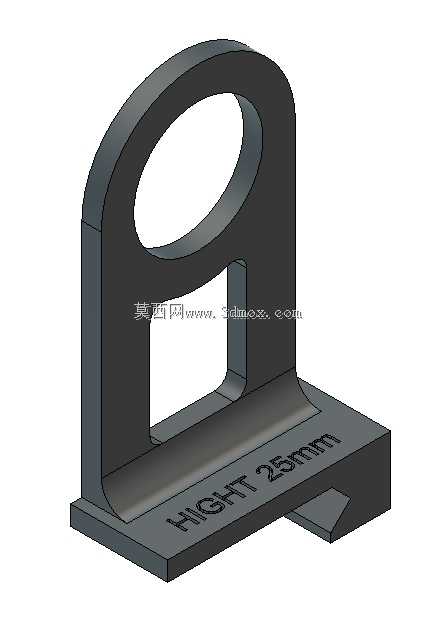

这类带集成支座的环形安装构件，多用于机载、车载光电观瞄设备的镜筒固定场景，区别于普通卡箍的点在于其集成了下部支撑脚与快拆杠杆结构，不需要额外搭配独立安装支架，可直接通过支座底部的安装接口固定在设备舱的安装基面，减少装配链路的累计误差。从结构设计逻辑来看，环体采用分段式加强筋布局，在环身周向均匀布置轴向凸台，既可以提升环体径向抗形变能力，避免锁紧时环体变形挤压内部镜筒外壁影响光学同轴度，又能在凸台上预留安装孔位，适配不同规格的外围附件挂载。下部支撑脚采用三角斜撑结构，支撑筋从环体下侧直接延伸至安装底板，筋板厚度根据受力路径做渐变处理，在振动工况下可以分散环体传递的冲击载荷，避免应力集中在环体与支座的连接位置。环高25mm的尺寸设定，刚好匹配常用的手持及机载观瞄镜筒的安装段长度，外部目标直径30mm的适配口径，对应主流的前置光学镜筒外径，环体内壁预留了0.1mm的配合间隙，装配时可以在间隙内填充薄橡胶垫层，既可以补偿加工公差，又能起到隔振作用，避免载具运行时的高频振动直接传递到镜筒内部影响成像稳定性。快拆杠杆结构采用G&P标准的快速拆卸杠杆原理，扳动杠杆时可以带动环身一侧的锁紧销做径向位移，不需要额外工具就能完成镜筒的装拆，相比传统的螺栓锁紧结构，野外作业时的维护效率提升明显，杠杆的锁紧行程做了限位设计，锁紧到位后杠杆会自动卡入环身的定位槽内，不会因为载具振动出现松脱。安装底板上预留了多组沉头安装孔，孔位间距符合通用光电设备的安装基准规范，可以直接适配现有载具的安装面板，不需要重新打孔做适配改造。环体的壁厚做了等强度优化，非受力区域的壁厚适当减薄，在保证结构刚度的前提下控制整体重量，满足机载设备对载荷重量的严苛要求，周向的凸台结构同时可以作为防滑定位面，装配时可以通过凸台快速找正环体的安装角度，保证镜筒光轴与载具基准面的平行度要求。
