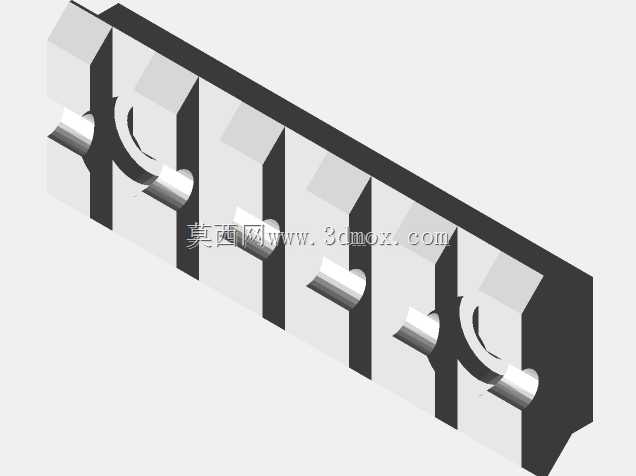

适配M锁系统的55mm皮卡汀尼导轨结构

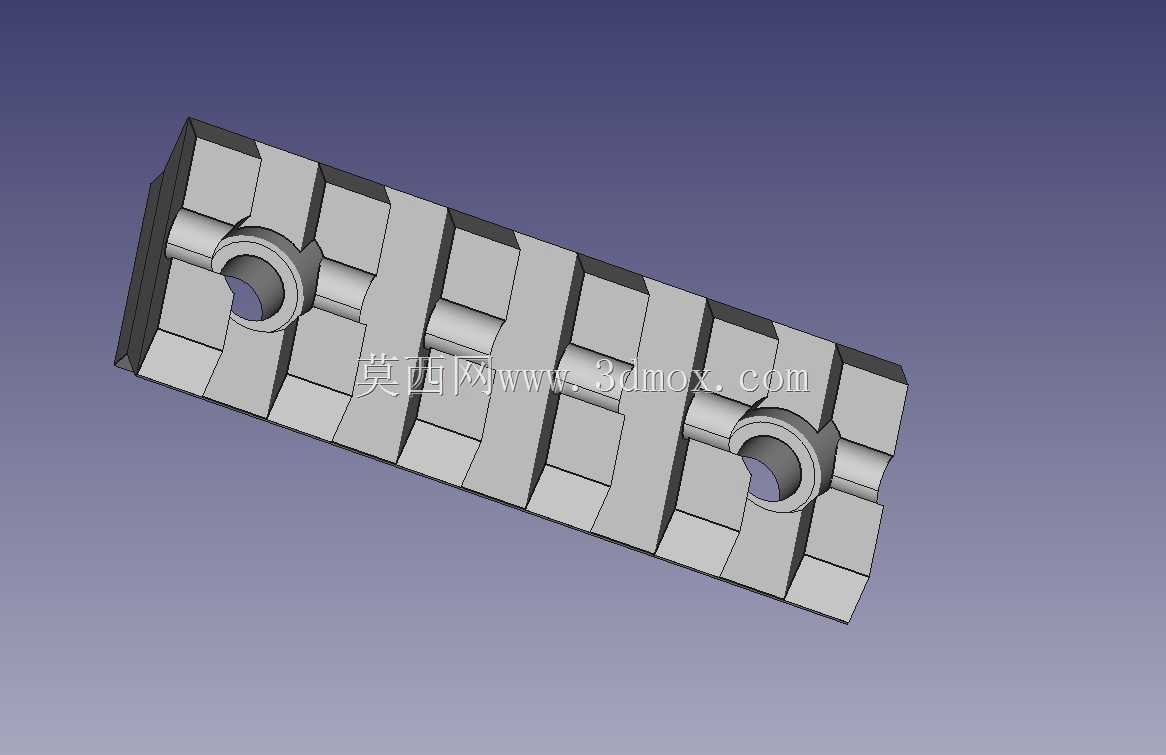

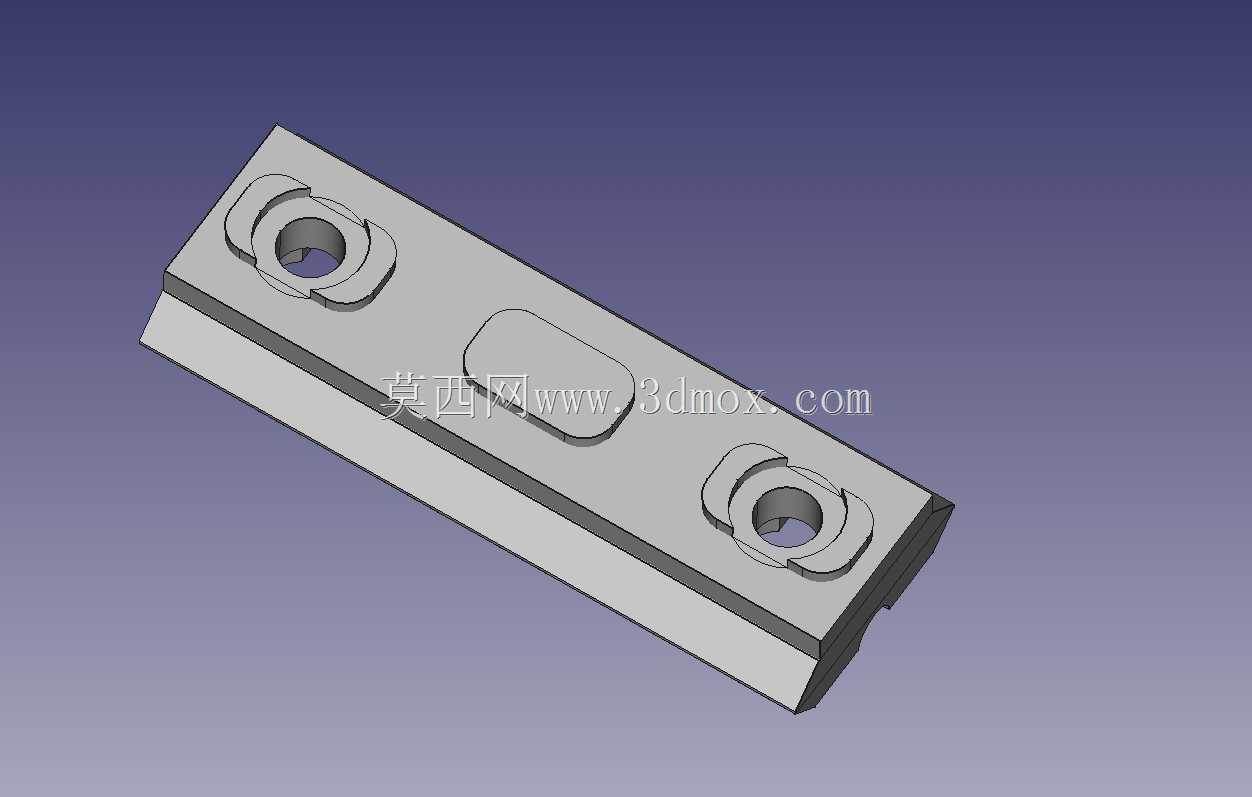

在轻武器附件加装、战术设备拓展、工业模块化快装支架搭建等场景中，皮卡汀尼导轨是实现附件快速拆装、定位锁紧的核心连接构件，这款适配标准M锁系统的导轨，正是针对紧凑安装空间下的附件挂载需求设计的。不同于常规长行程导轨，这款导轨总长度控制在55mm，属于短款定位导轨，主要用于小尺寸附件的单点固定，比如微型战术手电、激光指示器、小型传感器支架这类不需要长滑动行程的配件，安装后不会过多占用基体表面空间，也不会额外增加过多负重，在对重量、空间有严格限制的使用场景下适配性更强。从结构设计来看，导轨主体采用等距排布的标准皮卡汀尼卡槽结构，卡槽的间距、槽宽、凸起高度都严格遵循通用皮卡汀尼接口规范，能和所有符合标准的皮卡汀尼接口附件实现无间隙配合，附件卡入后不会出现松旷、错位的问题。导轨两端设计有带沉孔的安装座，沉孔结构可以让安装螺丝的头部完全埋入导轨本体内部，不会突出导轨表面干涉附件的滑动与安装，两个安装孔的孔位完全匹配标准M锁系统的安装点位，安装时不需要额外对基体进行打孔改造，直接通过配套螺丝就能将导轨固定在带有M锁接口的基体表面，安装过程不需要复杂工装，徒手配合常用内六角扳手就能完成装配。导轨的截面采用加强筋式结构设计，在保证整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，既控制了整体重量，又避免了导轨在受到附件挂载冲击力时出现变形、断裂的问题，卡槽的受力面做了微小的倒角处理，既能减少附件卡入时的摩擦阻力，又能避免长期使用后卡槽边缘出现磕碰卷边，影响附件拆装顺畅度。从安装边界来看，这款导轨安装后突出基体表面的高度符合标准皮卡汀尼导轨的通用尺寸，安装时只需要保证基体M锁接口的两个安装点位中心距与导轨安装孔中心距匹配，安装面平面度误差不超过0.1mm，就能保证导轨安装后的直线度，不会出现附件卡滞的问题。在实际使用中，这类短款导轨既可以单根使用固定小型附件，也可以多根组合排布，在基体表面形成多个离散的挂载点位，满足多个小型附件的分布式安装需求，相比整段长导轨，组合使用的方式可以根据实际挂载需求灵活调整安装位置，材料利用率更高，重量控制也更优。导轨的锁紧受力点集中在两端的安装座位置，设计时安装座与导轨主体采用一体化结构，没有拼接焊缝或者连接缝隙，长期受反复装拆的冲击力也不会出现连接位置松动的问题，能保证附件挂载后的定位精度，对于需要频繁拆装附件、对挂载稳定性有要求的使用场景，这类结构的可靠性远高于拼接式导轨。
