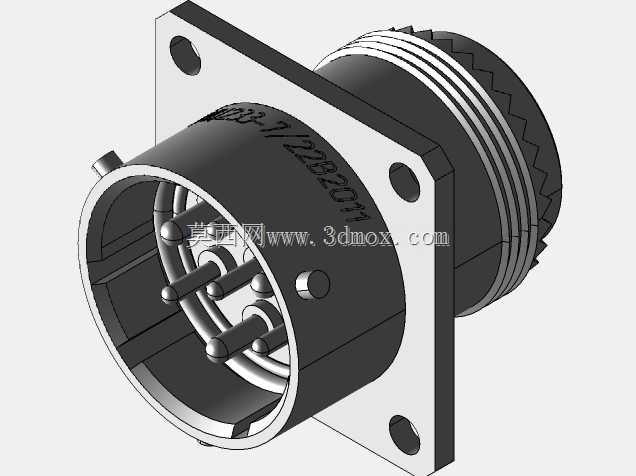

法兰安装式低频圆柱多芯电连接器

这类带方形法兰安装座的圆柱型低频连接器，多应用在工业控制柜内部走线、户外机电设备舱体布线、测试仪器外接信号链路搭建场景中，承担多回路低频电信号、小功率控制电流的连通传输作用，相比普通插拔式接线端子，其带防松脱的螺纹锁紧结构能在设备存在小幅振动的工况下保持连接可靠性，避免信号瞬断、接触不良引发的设备误动作。从结构设计来看，插合端采用圆周导向键位设计，插合时只有对准键槽位置才能顺利推入，能从根源上避免插错针位导致的线路短接问题，插针采用圆周阵列排布，不同直径的插针分别对应功率回路与信号回路，大直径插针承载控制回路电流，小直径插针传输传感类弱信号，各插针之间设置绝缘隔层，避免不同回路之间的信号串扰。法兰盘上预留四个对称分布的安装通孔，安装时可从舱体外侧穿入螺栓直接固定在设备面板预留的安装位上，法兰盘与舱壁贴合面可加装密封胶圈，满足户外设备的防尘防泼溅需求，尾部的波纹状锁紧套在插合完成后旋转拧紧，可将插头与插座牢牢锁止，同时尾部预留的线缆穿入空间可适配不同线径的多芯控制电缆，方便现场布线时做线缆固定与密封处理。建模过程中需要重点关注插合端的配合公差，插针与插孔的配合间隙要控制在合理范围，既要保证插拔时的顺畅度，又要保证插合后接触电阻满足电气性能要求，法兰盘的安装孔位尺寸要严格匹配通用安装规范，避免现场安装时出现孔位错位无法装配的问题，插合端的导向键尺寸与位置要做精确校验，保证同规格连接器的互换性，锁紧套的螺纹配合要预留足够的旋合行程，保证锁紧后插头与插座之间无轴向窜动。连接器外壳采用金属材质，建模时要兼顾壳体壁厚的均匀性，既保证壳体的结构强度，在插拔受力时不会出现壳体变形，又要避免壁厚过大导致整体重量超标，尾部的防滑滚花结构要做等距阵列，保证手动旋转锁紧套时有足够的摩擦力，不需要额外工具就能完成锁紧操作，内部绝缘基座的定位结构要与外壳卡槽精准配合，避免插针受力时出现基座移位的问题。
