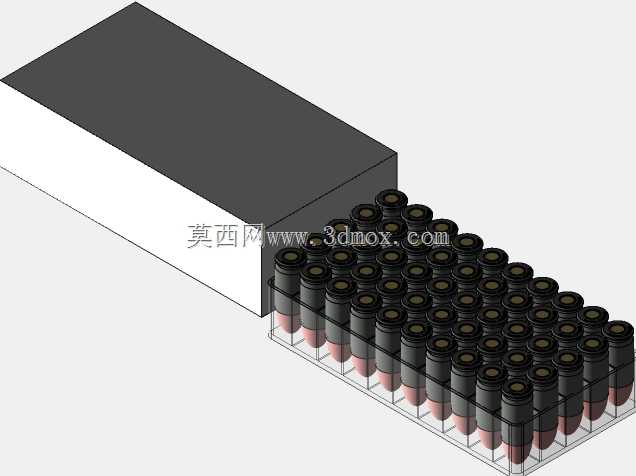

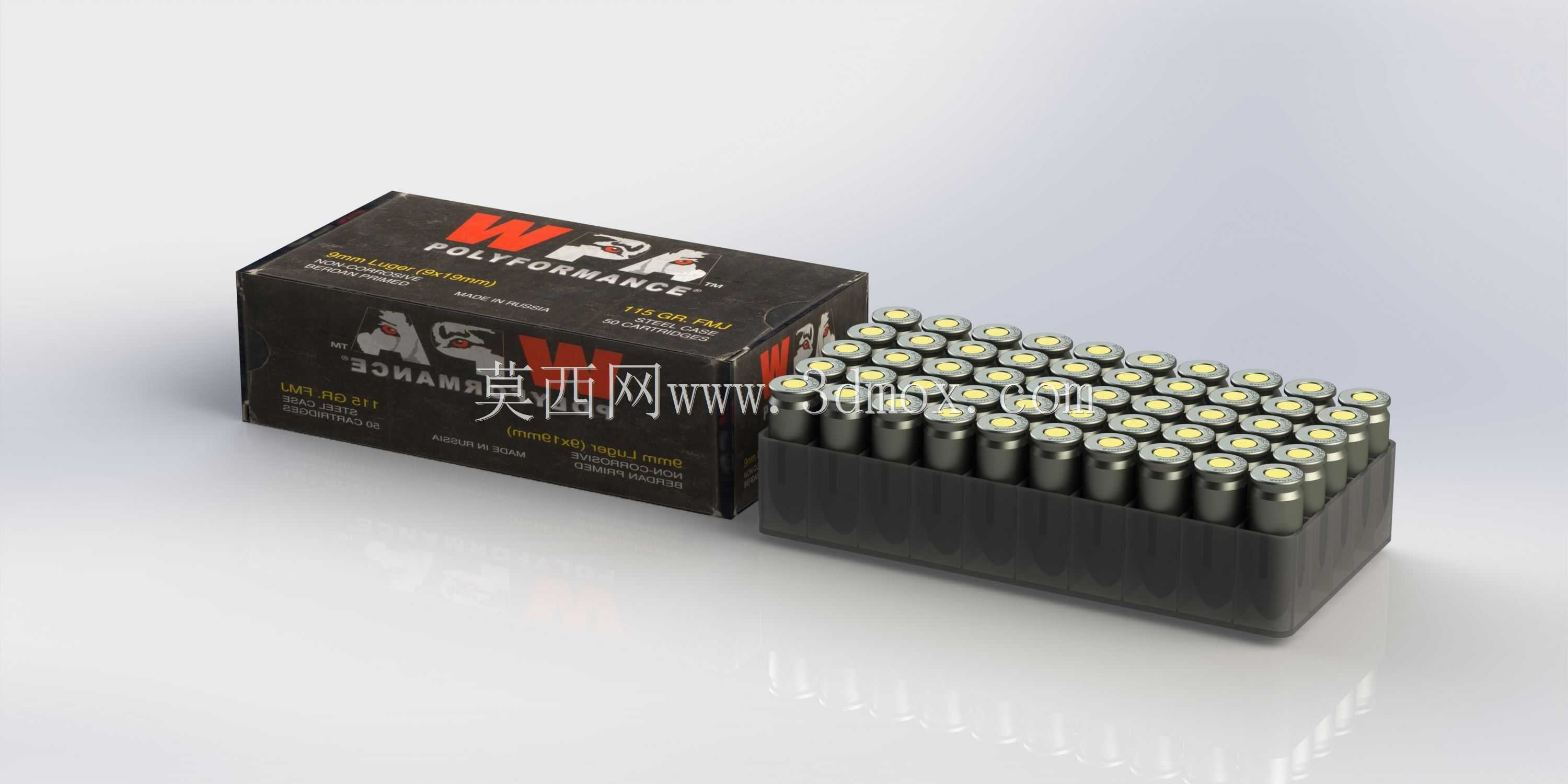

9mm卢格弹药配套塑料托盘与外包装盒

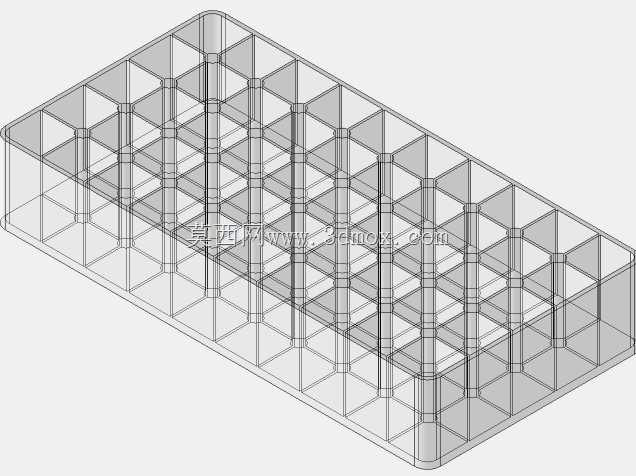

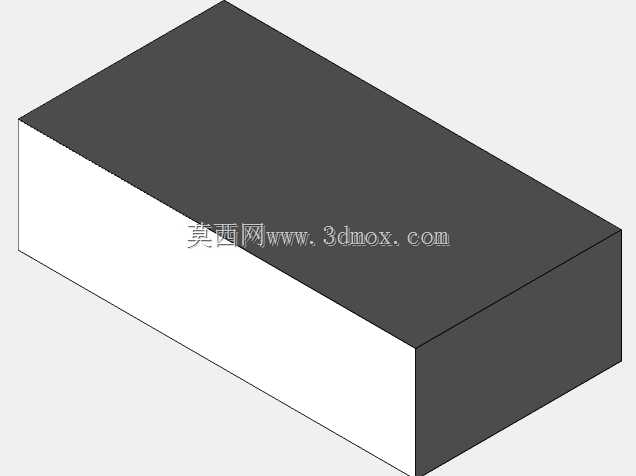

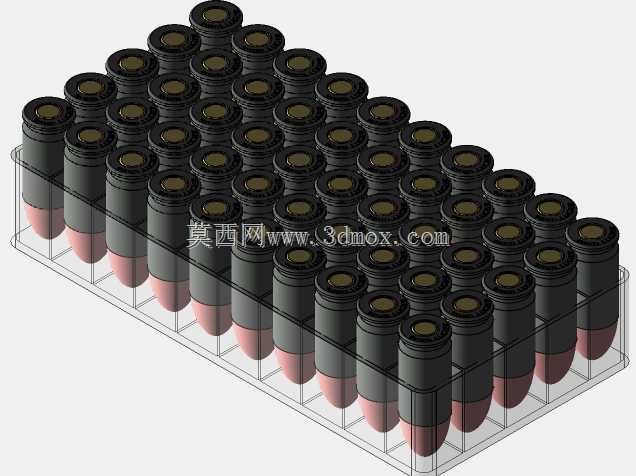

在轻武器配套储运耗材的结构设计场景中，这类适配9mm卢格（9x19mm）规格弹药的托盘与外包装盒，核心作用是完成散装弹药的规整收纳、运输防护与取用便利性的平衡，日常可应用于靶场弹药补给、民用射击运动耗材存储、战术装具配套携行模块的适配验证等场景。设计之初首先要明确单颗9mm卢格弹药的外形边界：弹壳直径、全弹长度、弹头锥度这些基础尺寸是托盘定位槽设计的核心依据，每个槽位的间隙控制需要兼顾取放的顺畅度与运输过程中的防窜动要求，过松会导致弹药在盒内晃动碰撞，既可能损伤弹壳表面镀层，也会在携行时产生异响，过紧则会出现单颗弹体卡滞，紧急取用的时候无法顺利倒出弹药。托盘采用整体式塑料注塑结构，50颗弹药的排布采用矩阵式布局，行列间距匹配常规人手抓取的指缝宽度，一次性抓取时可以顺利带出3-5发弹药，同时不会让相邻弹体出现卡挂。外包装盒采用翻盖式纸盒结构，内部尺寸刚好容纳满装的塑料托盘，盒体的侧壁厚度、折边压痕位置都经过反复验证，闭合后不会出现托盘在盒内上下窜动的情况，盒盖与盒身的扣合位置没有额外的锁扣结构，依靠纸板自身的弯折弹力实现闭合，日常存储时不会意外脱开，需要开启时单指即可掀开盒盖。托盘的底部设计有浅度加强筋，既可以减少塑料原料的用量控制整体重量，也能避免满装50发弹药后托盘中部出现下弯变形，托盘的侧壁高度略低于弹药全高，装入盒体后弹药顶部与盒盖内表面保留微小间隙，避免运输过程中盒盖直接挤压弹头造成形变。盒体表面的印刷区域预留了足够的标识位置，可标注弹药规格、生产批次、适用枪械类型等信息，同时盒体的外部长宽尺寸匹配常规弹药携行包的内部隔舱尺寸，可以直接放入标准尺寸的弹药包内，不需要额外调整隔舱宽度。在建模过程中，弹体与托盘槽位的配合公差取常用的塑料件间隙配合值，既考虑注塑生产时的拔模斜度，也兼顾常温下塑料件的轻微形变余量，不会因为温度变化出现热胀冷缩导致的弹体卡滞或者松脱。这类结构的设计不需要复杂的传动或者连接结构，核心是在有限的外形尺寸内，实现最大的收纳密度与最优的取用体验，同时控制整体耗材成本，满足批量生产的工艺要求，不需要额外的二次加工工序，注塑完成后经过简单的飞边修整即可直接投入使用。
