勒福舍M1858第三型八角管转轮玩具结构

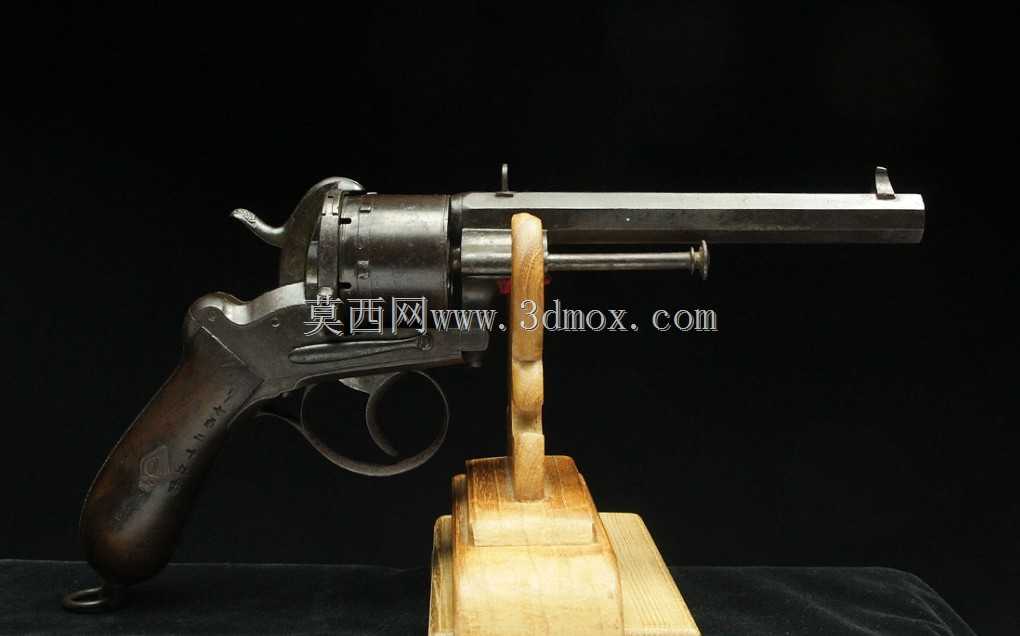

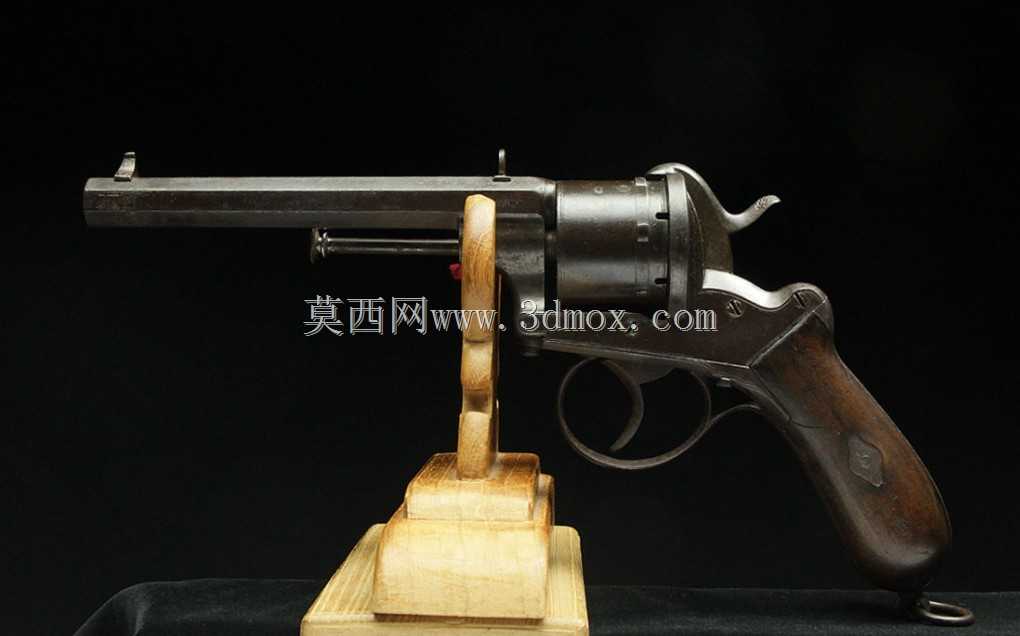

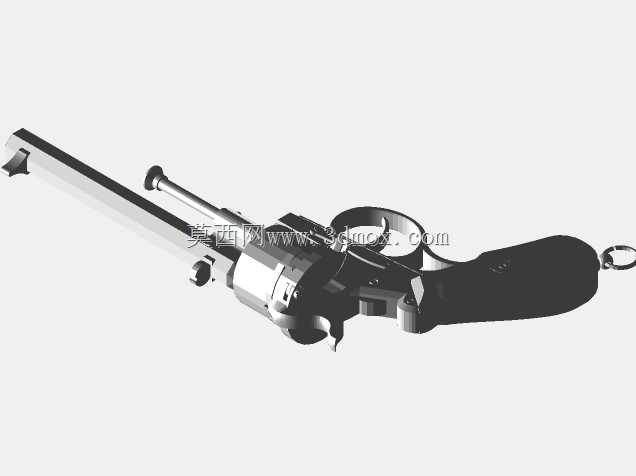

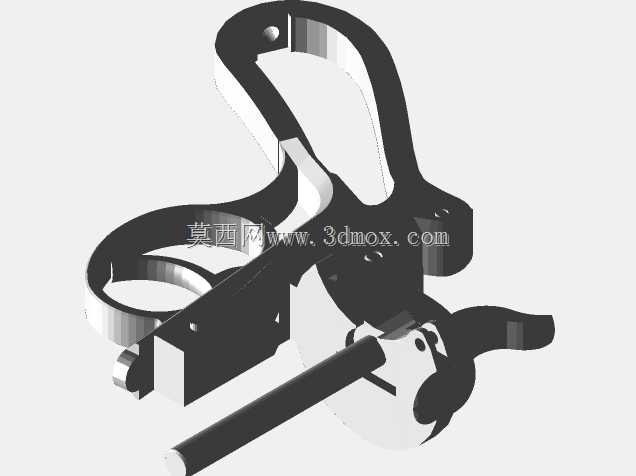

　　这款转轮结构的设计，最初面向桌面级3D打印的拼装场景，所有拆分部件的拼接公差控制在0.15mm区间，适配FDM设备0.2mm层厚的常规打印精度，无需额外打磨即可完成组装。整体结构复刻了19世纪中期末针发火转轮的布局特征，12毫米口径规格对应玩具级的安全尺寸，八角形枪管段做了等壁厚设计，外壁八个平面的夹角公差控制在±0.5°，既还原了老式枪械的辨识度，也避免了圆柱面打印时的层纹堆积问题。六发弹巢的定位结构采用棘爪卡笋设计，转动时的卡位间隙控制在0.2mm，既保证转动顺畅，也不会出现虚位晃荡的问题，扳机与击锤的联动结构做了简化处理，取消了实枪的击发保险等复杂机构，仅保留扳动扳机带动击锤抬起释放的联动逻辑，

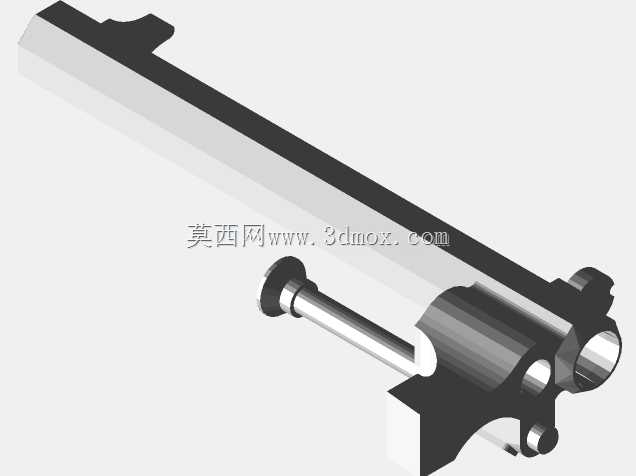

　　拼装完成后可模拟扣动扳机的动作反馈，无任何发射功能，完全符合玩具的安全设计要求。从安装边界来看，整枪组装完成后的全长控制在240mm区间，枪管段长度占整体长度的55%，握把段的曲面做了贴合手掌弧度的过渡处理，壁厚统一设置为2mm，既保证打印后的结构强度，也不会因为壁厚过大导致打印时间过长。设计过程中特意将所有受力部位的拼接处做了凸台定位，比如枪管与转轮座的连接位置，设置了3mm深的定位止口，组装时可直接对准卡合，无需额外粘接即可保持结构稳定，针对打印时容易出现翘曲的大平面部位，比如八角枪管的各个平面，都做了0.5°的微小拔模斜度，降低打印时的底部粘附要求，普通家用桌面打印机无需加热 enclosure 也能顺利完成打印。

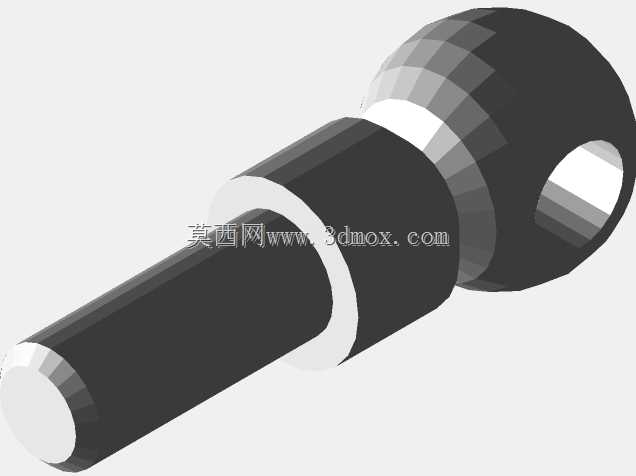

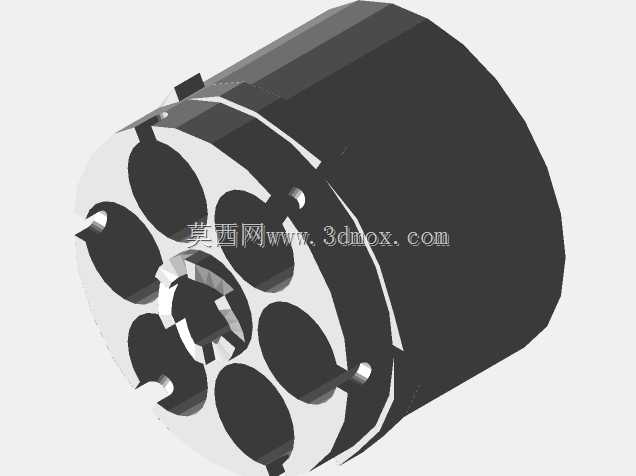

　　弹巢的每个弹腔做了盲孔设计，深度控制在10mm，仅做外观还原，无法装填任何物体，从结构根源上消除了改装为发射装置的可能性。击锤部位的转动轴采用一体化打印设计，轴径3mm，与轴孔的间隙设置为0.3mm，打印完成后直接卡入即可转动，无需额外加装金属轴件，降低拼装的配件要求。整体拆分的部件数量控制在12个以内，每个部件的最大尺寸不超过200mm，适配绝大多数桌面级3D打印机的成型尺寸，无需拆分打印即可一次成型。握把底部的挂环做了一体化设计，环壁厚度2mm，可悬挂挂绳作为桌面摆件使用，所有边角位置都做了R1的圆角处理，避免拼装和把玩时出现锐边划伤的问题。
