5.56x45mm尼龙加固聚合物外壳结构设计

这款尼龙加固聚合物外壳，主要面向需要兼顾轻量化与结构强度的管状防护场景，在轻量便携设备、精密管路防护、小型发射类构件外层防护等场景中都能适配。从实际使用需求出发，这类外壳需要同时满足内壁光滑无阻滞、外层抗挤压耐磨损、端部连接密封可靠的多重要求，设计过程中首先明确了5.56mm的通体内径与45mm的总长度边界，所有结构特征都围绕这个安装尺寸展开，确保装入对应规格的内芯构件后不会出现尺寸干涉，端部金属接圈的配合公差控制在小间隙配合区间，既方便装配时的轴向推入，又能避免使用过程中出现径向晃动松脱。

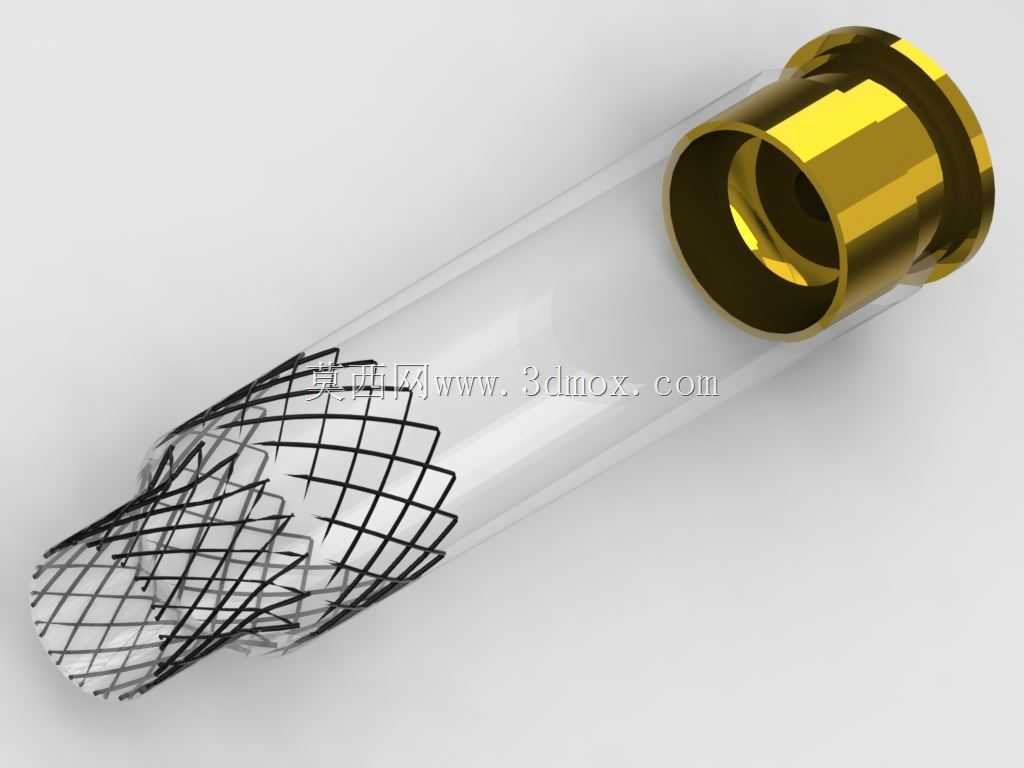

结构设计上，外壳主体采用透明聚合物基材，方便日常巡检时直接观察内部构件的状态，不用拆解外壳就能排查内部是否存在积尘、形变或者构件移位的问题，降低日常维护的工作量。靠近金属端接的区段外层做了菱形编织尼龙加固层，这个区域是外壳受力最集中的位置——装配时的轴向推力、使用过程中的弯折应力、外接构件的扭转作用力都会集中在端部衔接处，编织结构的尼龙层可以在不显著增加整体壁厚的前提下，大幅提升该区域的抗弯折、抗挤压性能，避免外壳在受力时出现开裂、形变的问题，同时编织纹理还能提升手持操作时的摩擦力，减少滑脱风险。端部的金属接圈采用台阶式结构，内侧做了倒角导向，方便内部构件的插入装配，外侧的凸缘结构可以在安装时起到轴向定位的作用，抵靠在安装基座的定位面上就能保证外壳的插入深度符合设计要求，不用额外做定位标记，降低装配出错的概率。

设计过程中特意规避了尖锐棱角结构，所有过渡位置都做了圆角处理，既避免装配时划伤操作人员，也能减少应力集中点，提升外壳整体的抗疲劳寿命。聚合物主体的壁厚经过反复校核，在满足径向承压要求的前提下尽可能做薄，控制整体重量，金属端接与聚合物主体的连接采用嵌件注塑的工艺思路，建模时预留了嵌件的咬合槽结构，保证金属件与聚合物部分结合牢固，不会在长期使用后出现脱开、错位的问题。这类外壳的使用场景往往对尺寸一致性要求较高，建模时所有配合面的尺寸都标注了严格的公差带，尤其是内孔的圆柱度、金属端接与主体的同轴度，都做了对应的形位公差约束，避免批量生产时出现尺寸偏差导致装配失败。
