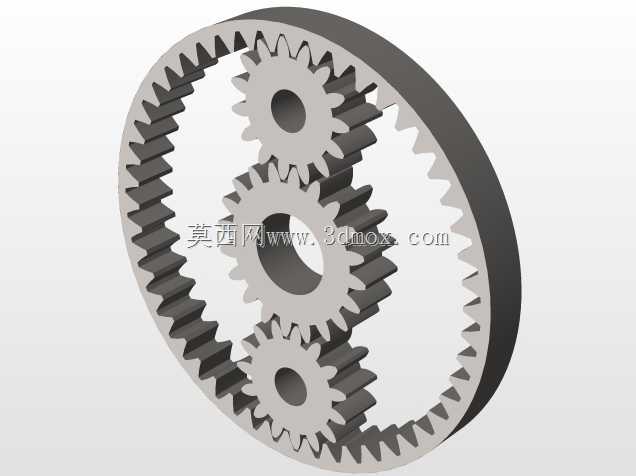

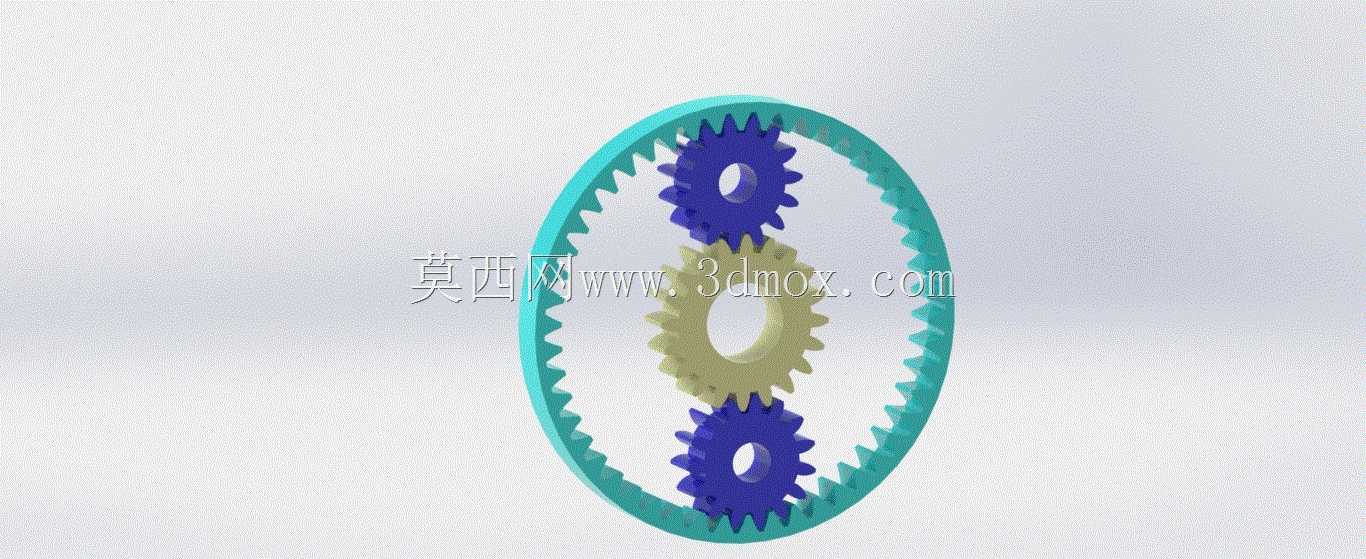

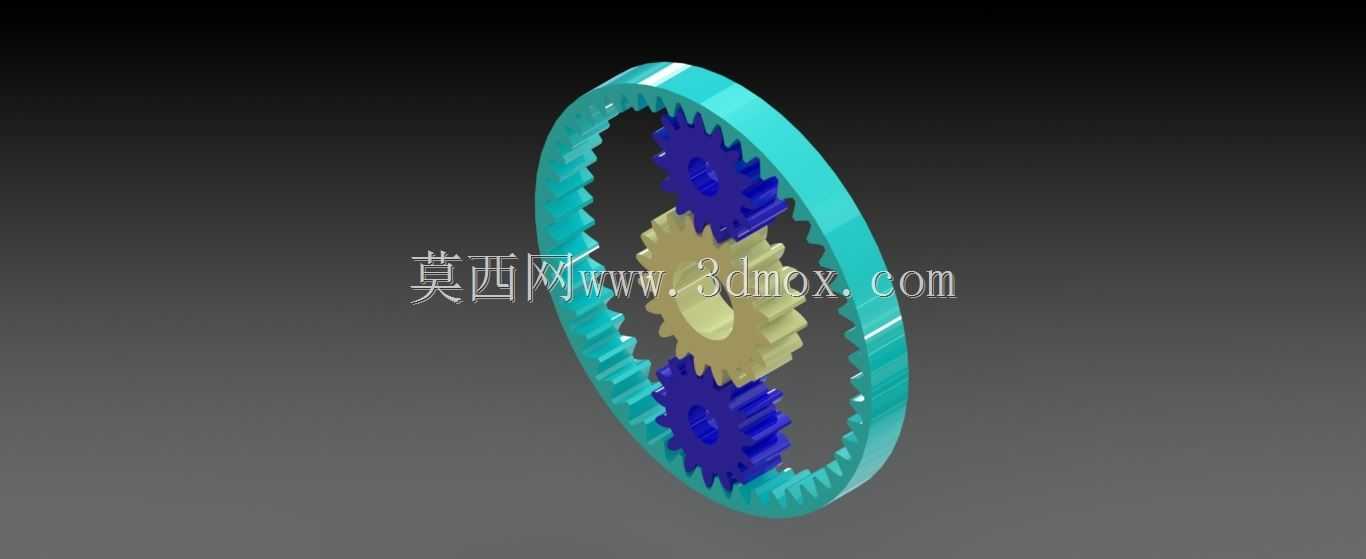

内齿圈组合行星轮系传动结构

这套行星轮系结构在紧凑安装空间内实现大传动比动力传递，常见于工业伺服驱动末端、小型输送设备动力端、精密回转工作台驱动单元等场景，相比平行轴齿轮组，同等传动比下整体径向尺寸可缩减40%以上，同时承载能力因多行星轮均分载荷得到显著提升，适合中低速大扭矩的动力传输工况。设计阶段首先匹配传动比需求确定太阳轮、行星轮与内齿圈的齿数配比，三个行星轮沿太阳轮周向120度均布，保证运转过程中载荷均匀分配到每个啮合齿面，避免单齿过载出现点蚀或断齿问题。齿形采用标准渐开线圆柱直齿设计，啮合过程中无轴向分力，可简化支撑结构的选型，无需额外配置推力轴承承受轴向载荷，降低整体装配复杂度。内齿圈作为轮系的外圈固定构件，内齿加工精度直接影响整套轮系的运转平稳性，设计时预留了内齿圈与外部壳体的安装止口边界，可通过过盈配合或周向销钉实现固定，防止运转过程中内齿圈出现周向窜动。行星轮通过中心销轴安装在行星架上，销轴与行星轮内孔之间预留了轴承安装位，可根据载荷等级选配滚针轴承或深沟球轴承，降低行星轮自转过程中的摩擦阻力。太阳轮作为动力输入构件，中心设置轴孔与键槽，可直接与驱动电机输出轴连接，轴孔尺寸按照常用伺服电机输出轴径系列设计，适配主流的小功率驱动单元安装需求。整套轮系的安装边界围绕内齿圈外径与行星架输出端的连接尺寸设定，轴向尺寸紧凑，可直接嵌入设备的动力腔体内，无需额外设计复杂的支撑机架。实际应用中，这类行星轮系常作为减速单元使用，输入高转速低扭矩的电机动力，经过轮系减速后从行星架端输出低转速大扭矩的回转动力，运转过程中多齿同时啮合，传动效率稳定在95%以上，同时抗冲击能力优于普通定轴齿轮组，适合频繁启停的往复回转工况。设计时还考虑了润滑空间的预留，轮系啮合区域留有足够的容油间隙，可填充润滑脂或采用稀油润滑，保证长期运转下齿面的润滑状态，减少磨损量，延长整套传动结构的使用寿命。
