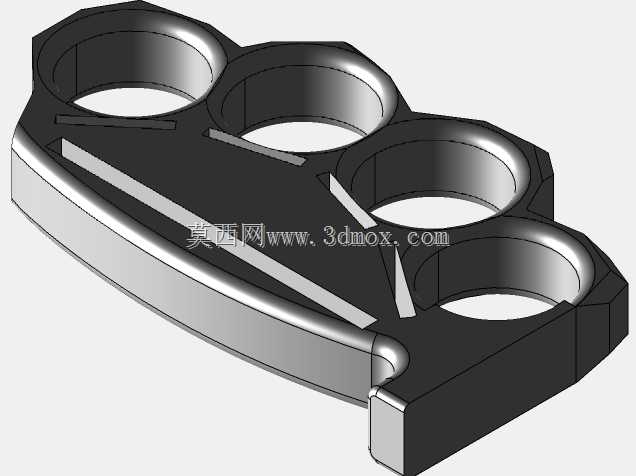

指节式沟槽刀柄无刀片结构设计

这款指节式沟槽刀柄主要面向小型沟槽加工、手工修边、窄槽去毛刺这类手持加工作业场景，区别于机床装夹的机用刀柄，该结构完全适配人手握持施力的发力逻辑，在小批量工件修配、现场应急加工、狭小空间内的沟槽修整作业中，能让操作者获得更稳定的施力支点，避免普通直柄刀具握持时打滑、施力方向偏移的问题。从功能特性来看，该刀柄预留了标准刀片装夹位，可适配常规厚度的沟槽刀片，无需额外定制非标刀片，使用者可根据加工沟槽的宽度、深度需求更换对应规格的刀片，也可通过后期焊接方式将定制刀片与刀柄本体固连，满足特殊工况下的刚性加工需求。设计阶段优先考虑了握持的贴合度，四个指孔的孔径按照成年人手指平均围度设计，孔边做了连续的圆弧过渡，没有尖锐棱角，长时间握持作业不会出现硌手、压痕的问题；刀柄本体的受力筋沿着施力方向布置，在刀片安装位的根部做了加厚处理，避免横向进刀时出现应力集中导致的柄体变形，整体结构的壁厚均匀，不管是采用整块钢材铣削成型，还是采用精密铸造后二次精加工，都能保证加工过程中不会出现壁厚差过大导致的变形问题。安装边界方面，刀片装夹槽的宽度与常规焊接式沟槽刀片的厚度匹配，槽底设置了定位台阶，刀片装配时可直接抵靠台阶定位，无需反复调整伸出长度，焊接或紧固后刀片的伸出量一致性好，加工出的沟槽深度偏差可控制在较小范围内；柄体整体外轮廓没有突出的棱角，在狭小的设备内腔、构件缝隙中作业时不会卡滞，四个指孔的中心距按照人手自然握拳时的指间距设置，握持时四指可自然穿入，掌部贴合柄体外侧的弧形面，发力时力量可直接传递到刀尖位置，相比直柄刻刀、普通手用沟槽刀，施力路径更短，加工时的振感更小。结构上还在刀片安装位的两侧设置了导向斜面，加工直沟槽时可依托工件表面贴靠导向，保证沟槽的直线度，不需要额外加装导向附件；柄体的材质适配常规刀具钢，热处理后整体硬度可满足手持加工的刚性需求，非装夹位不需要过高硬度，兼顾韧性避免摔落时出现崩裂。
