带挂链防尘快接管路密封堵头结构

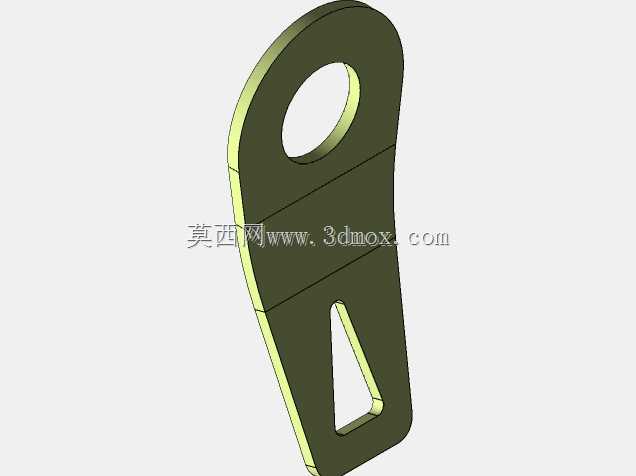

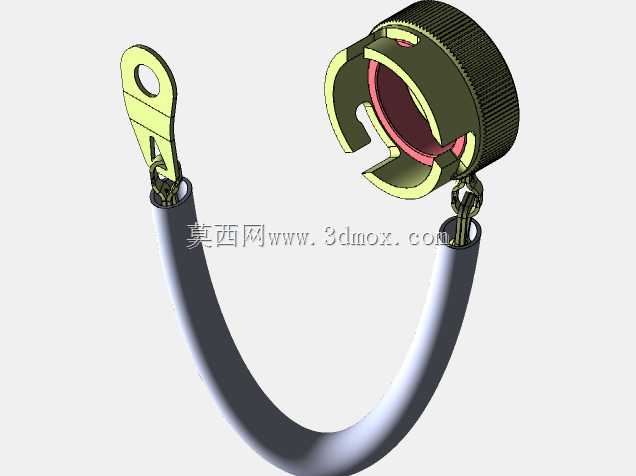

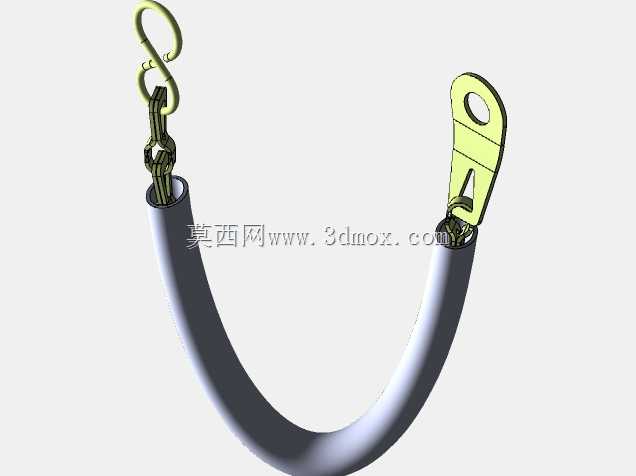

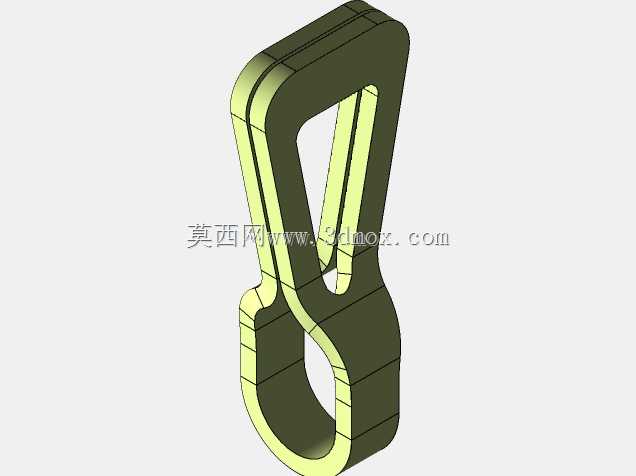

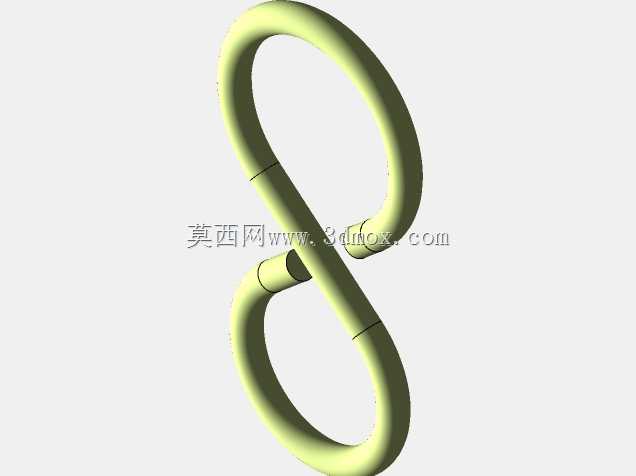

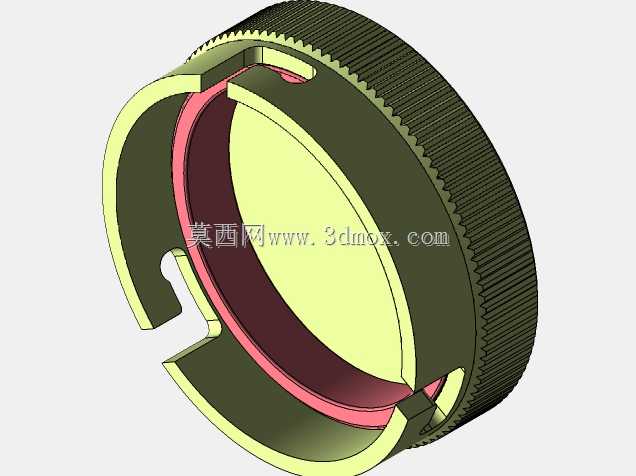

这类带挂链的快接堵头，多应用在液压管路、气动测试回路、野外作业流体输送管线的外露接口防护场景，日常设备拆解维护、管线临时断开时，能直接扣合在对应规格的快接公头端，避免外界沙尘、水渍、金属碎屑进入管路内部，污染液压油、压缩空气等传输介质，也能防止外露接头的密封端面被磕碰划伤，导致后续对接时出现渗漏问题。设计时首先考虑快接操作的便捷性，堵头外圈做了滚花纹理，操作人员戴防滑劳保手套也能快速旋拧扣合，不需要额外借助扳手等工具，单手即可完成拆装动作，适配野外抢修、车间快速换接的作业节奏。内侧的密封槽嵌入了适配的弹性密封圈，扣合后能和接头端面形成径向+端面双重密封，即使管线内部存在残余压力，也不会出现介质渗漏的情况，同时能隔绝外界杂质进入管路。配套的柔性挂链一端固定在堵头侧部的挂耳上，另一端固定在管路接头附近的管体上，堵头拆下后不会随意掉落丢失，尤其在高空作业、狭小舱内作业场景下，能避免零件掉落带来的找件麻烦甚至安全隐患，挂耳处做了圆角过渡处理，挂链反复弯折也不会出现应力断裂的问题。安装边界上，堵头的内卡槽尺寸完全适配对应规格的快接接头卡扣，扣合到位后会有清晰的卡位触感，不会因为管线振动、外力拉扯出现松脱，滚花外圈的外径比接头外径略大，拆装时手指有足够的施力空间，挂链的长度预留了足够的操作余量，堵头拆装时不会被链长拉扯干涉，同时长度控制在合理范围，不会因为过长晃荡勾挂周边的其他管线或设备部件。挂耳上的开孔做了去毛刺处理，挂链连接后转动顺畅，不会出现卡滞磨损的情况，堵头主体采用和接头适配的金属材质，表面做了防锈处理，在潮湿、多粉尘的户外作业环境下也能长期使用，不会出现锈蚀卡滞在接头上的问题。日常选型时需要匹配对应快接接头的外径、卡扣位置尺寸，确保扣合后密封面完全贴合，挂链的固定端可以通过卡箍固定在距离接头根部合适的位置，既不影响接头的正常对接操作，也能在堵头拆下后自然垂落，不会干涉周边部件的动作。
