SiTime7050四针贴片MEMS晶体振荡器

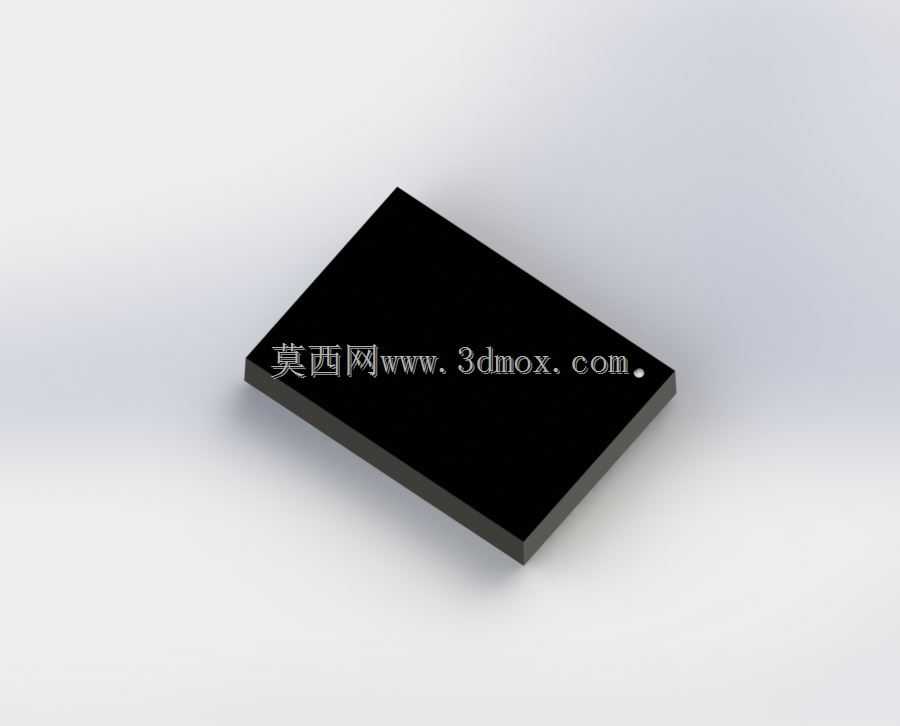

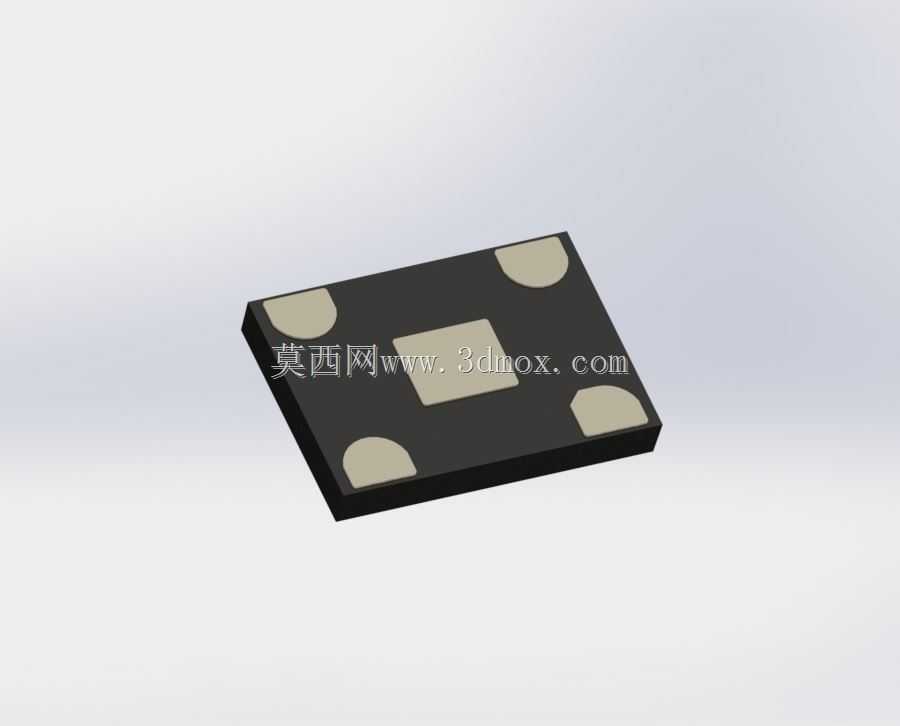

在消费电子、工业控制、通讯基站的时钟电路设计环节，这类四针贴片封装的MEMS晶体振荡器是板卡时钟链路的核心基准部件，常被布置在主控芯片周边的时钟输入引脚旁，为整板的数字逻辑运算、数据采样、通讯协议同步提供稳定的频率基准，相比传统石英晶振，它的抗冲击、抗振动性能更适配车载、工业现场这类存在持续机械应力的使用场景，能避免传统晶振受外力冲击后出现频偏甚至停振的问题。这款器件采用7.0mm×5.0mm的标准7050贴片封装尺寸，四个焊盘对称分布在器件本体的四个角位，建模时严格按照实际SMT回流焊的焊盘尺寸做了安装边界预留，焊盘的阻焊层、钢网开窗尺寸都匹配常规SMT产线的贴片工艺要求，结构设计时不需要额外调整封装库的焊盘参数，直接导入PCB设计软件就能完成布局布线，不会出现贴片时的立碑、虚焊问题。从功能特性来看，它覆盖5MHz到79MHz的常用输出频率范围，支持1.8V与3.3V两种主流供电电压，频偏控制在±50PPM区间内，温漂特性远优于同规格的普通石英晶振，在-40℃到85℃的工业级工作温度区间内，频率输出稳定性足够满足绝大多数工业、消费类电子的时钟精度要求，不需要额外增加温度补偿电路就能稳定工作，能简化板卡的电源与时钟电路设计，减少外围元器件的布置数量。建模过程中还原了器件本体的黑色塑封外壳结构，四个角位的焊盘做了金属化质感处理，本体表面的丝印区域预留了标识位置，整体外形的公差控制在±0.1mm以内，完全匹配实物的装配尺寸，做结构堆叠检查时，能准确验证它和周边屏蔽罩、接插件、电容电阻的安全间距，避免出现结构干涉问题。在实际选型应用中，这类MEMS振荡器可以直接pin to pin替换同封装的传统石英晶振，不需要改动PCB布线，就能提升整板时钟链路的可靠性，尤其适合对设备寿命、抗振性能有较高要求的应用场景，比如户外通讯设备、工业采集终端、车载电子单元这类需要长期在复杂环境下连续工作的设备，它的长期老化率更低，连续工作数年的频偏累积量远小于传统石英器件，能有效降低设备长期运行后的时钟失步风险。
