带起落支撑结构的复古造型火箭

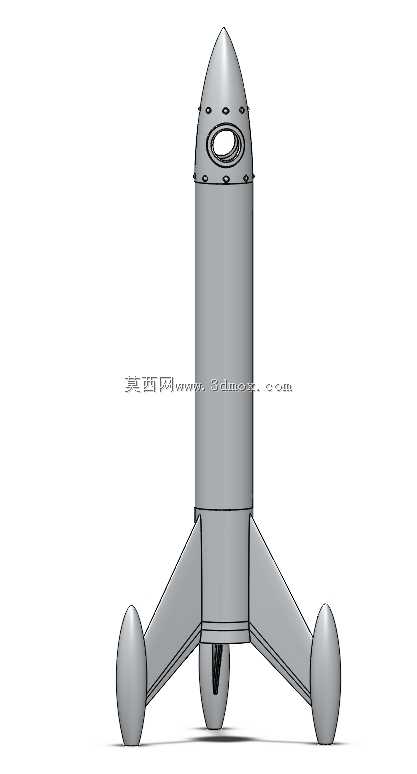

这款带三支点起落支撑的火箭结构，可适配青少年航天科普教具、桌面展示摆件、小型水火箭改装基准结构三类应用场景，在科普展陈场景中，无需额外搭建支撑台架即可稳定放置，适配中小学科技馆、航天主题活动的静态展示需求，也可作为水火箭改装的结构基准，替换原有简易箭体实现可回收式着陆的演示功能。从功能特性来看，箭体头部采用圆弧钝头锥造型，相比尖锐锥头在低速展示、水火箭发射场景下能降低着陆冲击的应力集中，头部周向均匀布置的铆接式凸点结构，既还原了复古火箭的外观细节，也可作为头部配重块的安装定位点，方便根据发射或展示需求调整整体重心位置。箭身主体采用等直径圆柱段设计，圆柱段与头部锥段、尾部支撑段均采用阶梯式止口衔接，在三维建模阶段就预留了0.2mm的装配间隙，方便3D打印制作时的拼接组装，无需额外打磨配合面。尾部的三支点起落支撑采用120°均匀周向布局，每个支撑臂与箭体尾部的衔接处做了三角加强筋结构，筋板厚度与支撑臂壁厚保持一致，避免3D打印或注塑制作时出现壁厚不均导致的缩痕问题，支撑臂末端的椭球形端头采用圆弧过渡，既可以增大与放置平面的接触面积提升放置稳定性，也能在水火箭着陆时起到缓冲作用，避免支撑臂端部受冲击断裂。设计过程中优先考虑了安装边界的适配性，整体箭体直径控制在80mm以内，总高度控制在280mm区间，适配常规桌面FDM3D打印机的成型尺寸，无需拆分打印即可完成整个箭体的制作，三个支撑臂展开后的最大外接圆直径为160mm，放置时占用的桌面空间不超过A5纸张大小，适配展柜、桌面展台的常规摆放尺寸。支撑臂与箭体的连接位置预留了铰接安装孔位，可根据需求改装为可收放式起落结构，搭配微型舵机即可实现着陆支撑的收放演示，还原运载火箭回收阶段的起落架动作逻辑。箭体中部预留了直径20mm的环形观察窗结构，可内置LED灯组实现发光展示效果，也可作为水火箭的注水口使用，兼顾展示与实用功能。尾部中心位置预留了发动机喷管的安装位，适配常规水火箭喷嘴、小型固体模型火箭发动机的安装尺寸，无需额外修改结构即可完成动力部件的装配。整个结构的壁厚统一设置为2mm，在保证结构强度的前提下尽可能降低整体重量，适配模型火箭发射时的重量控制要求，所有棱角位置均做了R1以上的圆角过渡，避免制作、使用过程中出现锐边划伤的问题，也符合科普教具的安全设计要求。
