D38999系列圆形军用连接器结构设计

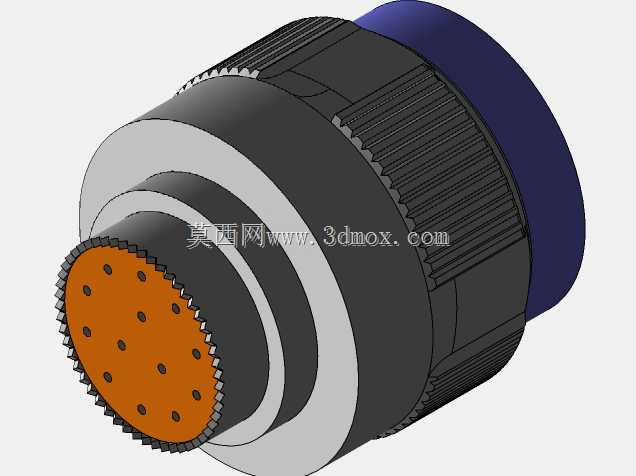

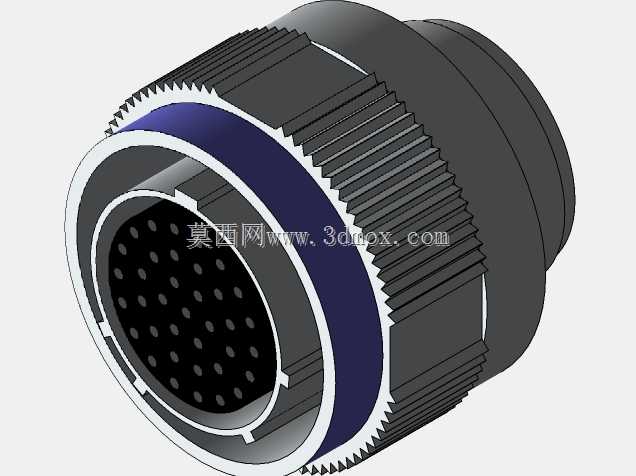

该款连接器对应D38999系列规格，覆盖9号与11号两种外壳尺寸，主要面向军工装备、航空航天、特种工业设备的信号与电力传输场景，这类场景下设备往往面临强振动、宽温域变化、电磁干扰复杂的工况，对连接可靠性的要求远高于民用接插件。从结构设计来看，外壳外侧设置的滚花纹理，是为了在无工具辅助的工况下，操作人员佩戴防护手套也能获得足够摩擦力，完成插头与插座的旋合锁紧操作，避免手滑导致的连接不到位问题；外壳中部的深蓝色密封环槽，用于安装适配的氟橡胶密封圈，在旋合到位后可实现IP67级以上的防护能力，阻挡沙尘、雨水、盐雾进入接触腔体，保障内部插针与插孔的接触稳定性。接触端采用高密度插针阵列布局，在有限的圆形截面内最大化排布接触件，可同时满足多路信号传输与小功率供电的集成需求，减少设备面板上的连接器开孔数量，优化设备整体的空间利用率。设计过程中，两种外壳尺寸的安装边界做了统一的接口适配规划，9号壳体适配小空间、少回路的安装点位，11号壳体可承载更多接触件，对应多回路传输需求，两者的锁紧旋合行程、键位定位结构保持一致，可降低现场操作人员的适配学习成本，避免不同规格混装时出现错插问题。键位定位结构设置在接口端面的凸台位置，可实现盲插状态下的快速对位，防止插针因错位对插出现弯折、损伤。外壳主体采用高强度铝合金材质做硬质阳极氧化处理，兼顾轻量化与抗腐蚀、抗磨损性能，可承受机载、车载设备运行过程中的持续振动与冲击载荷，不会出现连接松脱、接触电阻骤升的问题。在建模过程中，严格遵循对应系列连接器的尺寸规范，对滚花的齿距、密封槽的公差带、锁紧螺纹的配合间隙、插针的伸出长度都做了精准还原，可直接用于设备面板的开孔校核、连接器安装位的空间干涉检查，也可作为同类型连接器国产化替代设计的结构参考，帮助结构工程师在选型阶段快速评估安装空间、匹配对应规格的连接线缆，提前规避装配阶段可能出现的空间干涉、防护等级不足等问题。
