SC-2封装ECS单片晶体滤波器结构设计

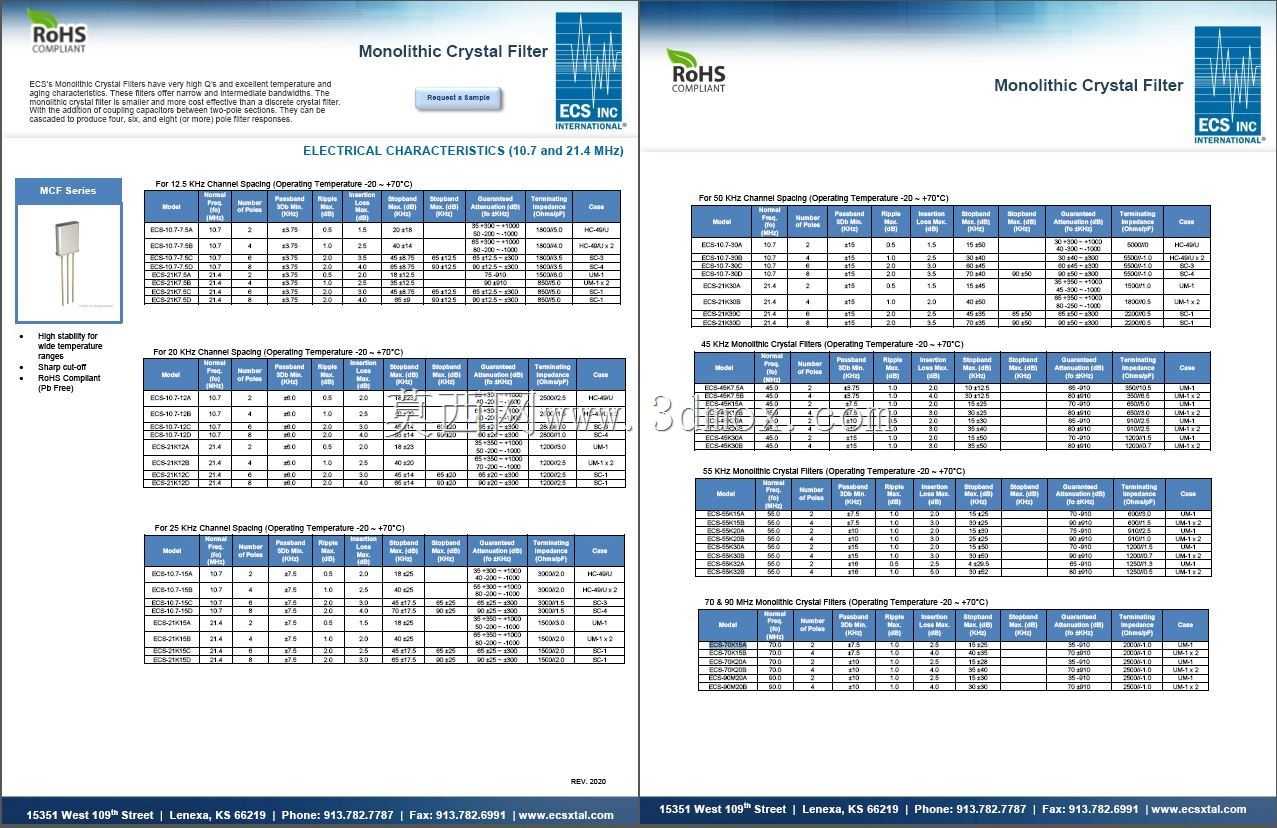

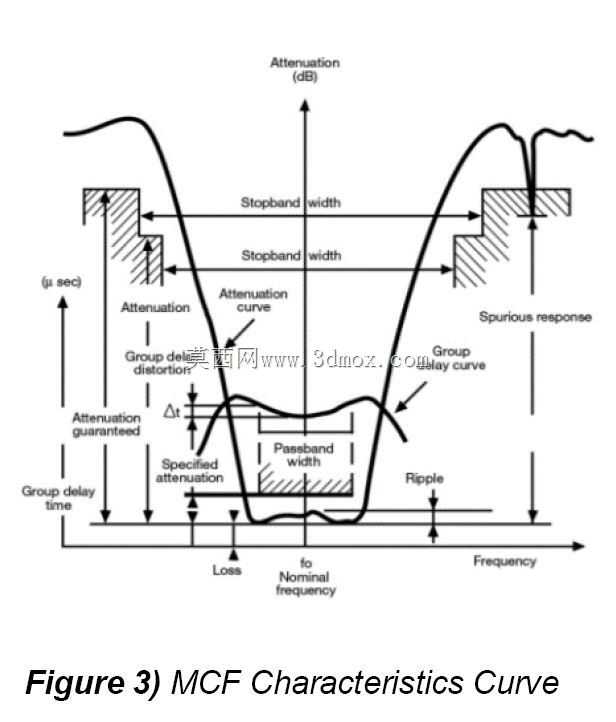

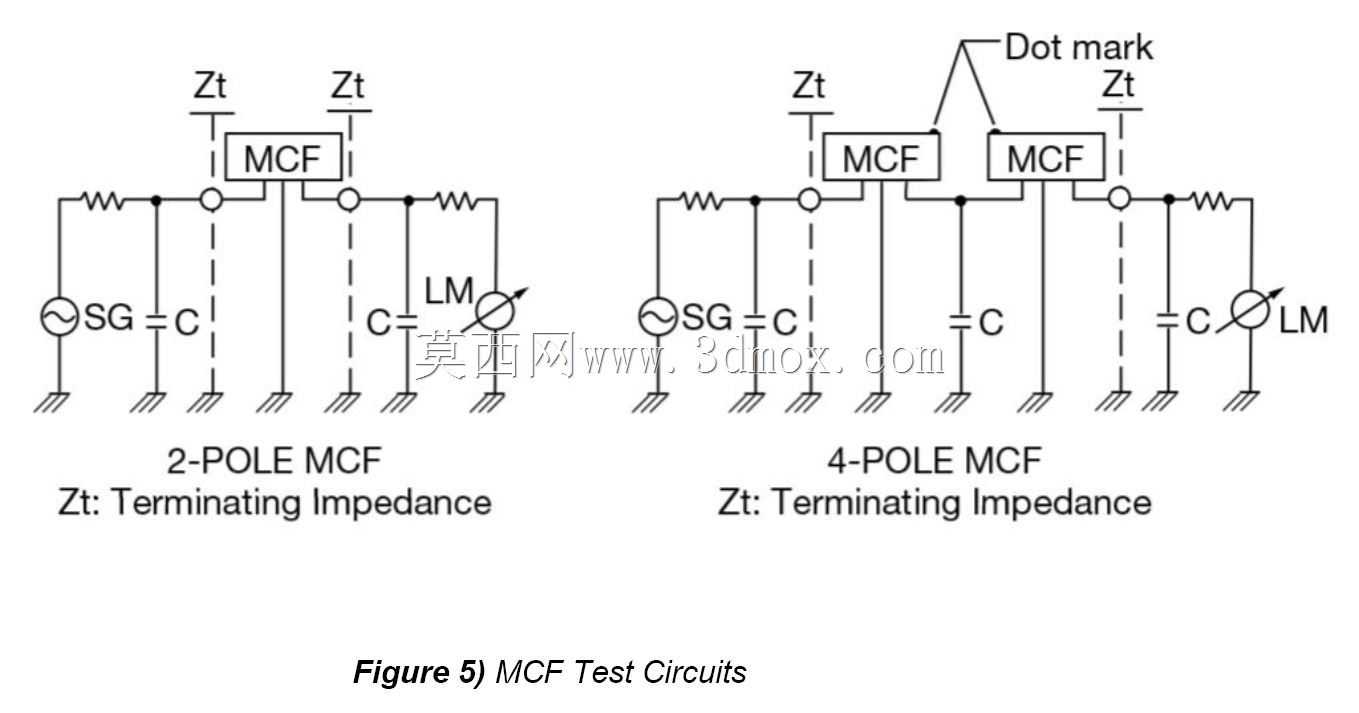

在射频通信链路的前端电路设计中，混频后的中频信号提纯是决定接收端信噪比的核心环节，这类带SC-2通孔PCB安装外壳的单片晶体滤波器，正是针对中频滤波场景开发的无源器件。从实际电路应用来看，这类器件常布置在第一级射频混频器的输出端，负责将混频产生的杂散信号滤除，把中频信号下变频到标准通信频段，常见的适配中频包含10.7MHz、21.4MHz等民用通信常用频点，也可覆盖45MHz、55MHz、70MHz、90MHz等专用通信频段，不同极数的选型对应不同的带外噪声抑制能力，极数越高，带外衰减斜率越陡，滤除邻道杂散的效果越好，能有效提升整机的信噪比表现。

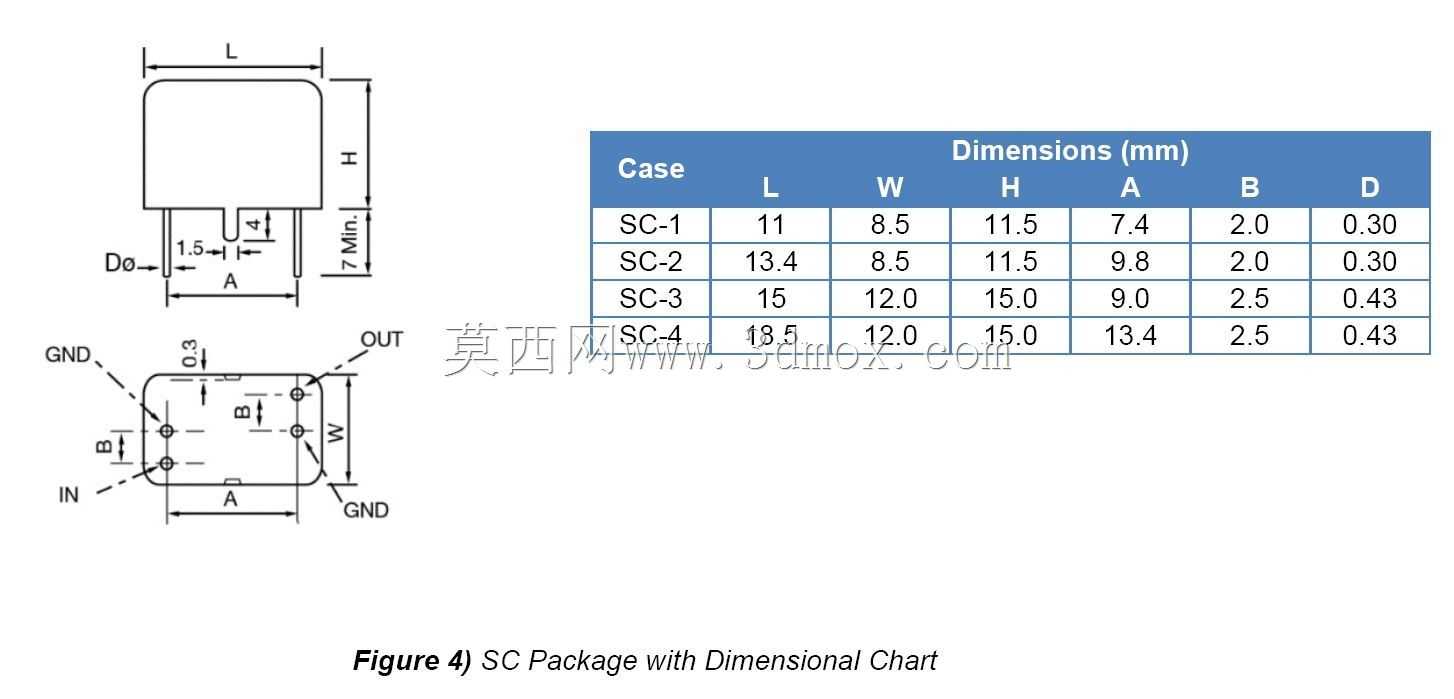

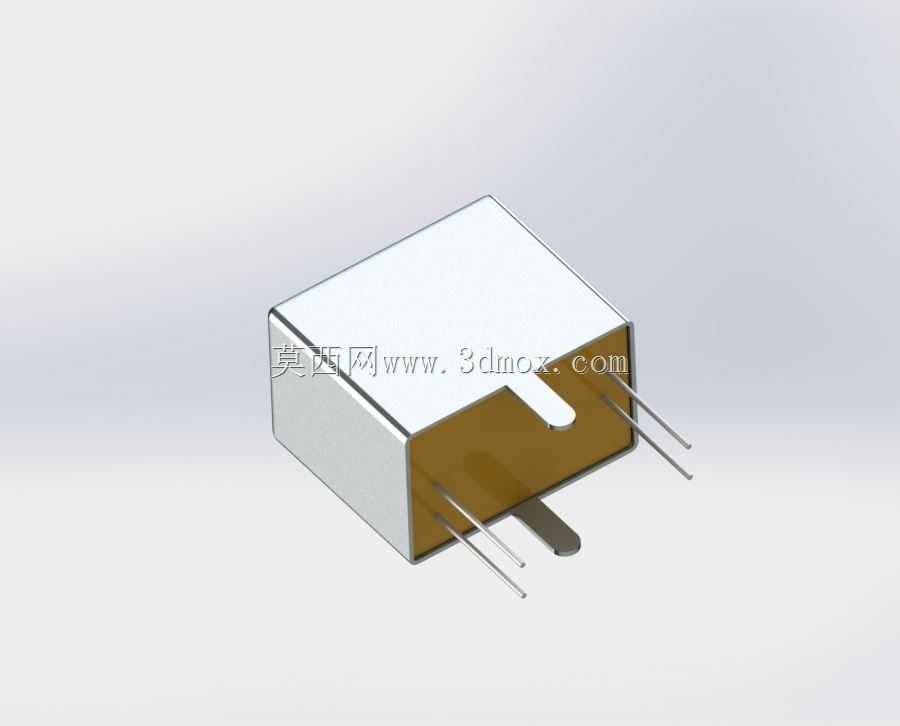

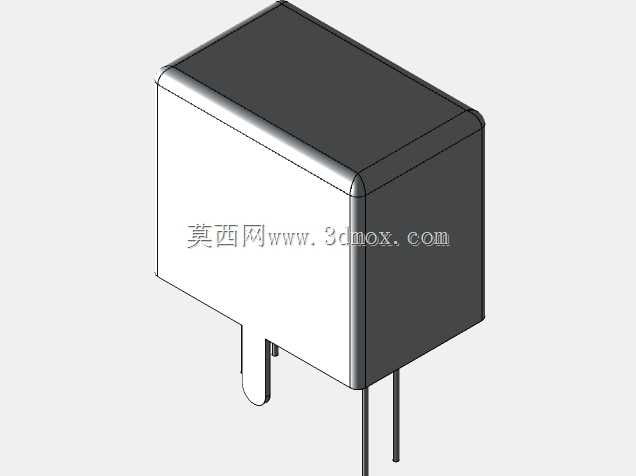

从结构设计维度看，该模型还原了SC-2封装的金属屏蔽外壳结构，外壳采用金属冲裁折弯成型，内部预留晶体谐振元件的安装腔体，底部伸出的直插引脚严格遵循通孔PCB安装的孔位间距规范，引脚直径与伸出长度匹配常规2mm厚FR-4 PCB的波峰焊工艺要求，安装时引脚穿过PCB对应过孔后焊接固定，外壳自带的接地引脚可直接连接PCB铺地层，实现良好的电磁屏蔽效果，避免外部空间电磁干扰耦合进入内部晶体元件，也防止内部信号向外辐射干扰周边电路。

建模过程中重点还原了外壳的装配边界：外壳主体为方形金属罩，底部开口与内部基座配合，基座上预留晶体元件的固定位与引脚引出结构，外壳侧面的定位凸台可在PCB安装时起到防呆作用，避免插件时方向装反导致引脚定义错配。尺寸设计上严格对标行业通用SC-2封装的安装尺寸，引脚间距公差控制在±0.1mm范围内，保证与现有PCB封装库的兼容性，外壳整体高度控制在常规直插元件的高度区间内，不会对后续整机的结构堆叠造成干涉，适合通信接收机、专用电台、射频测试设备等产品的电路设计选型参考，也可作为PCB布局时的元件占位模型使用，帮助结构工程师提前评估板上元件的空间占用与装配间隙。
