SigP226手枪反冲复位弹簧结构设计

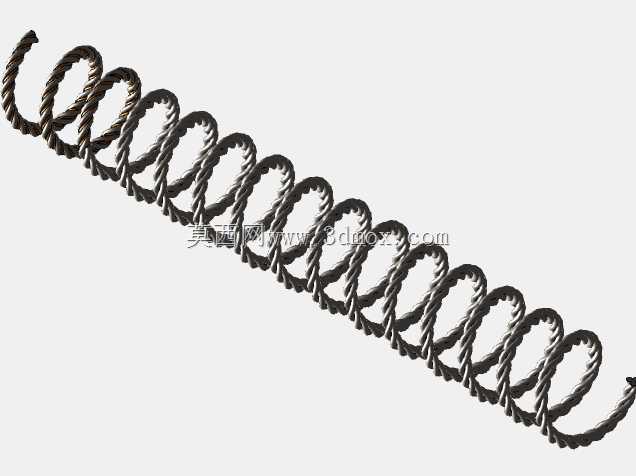

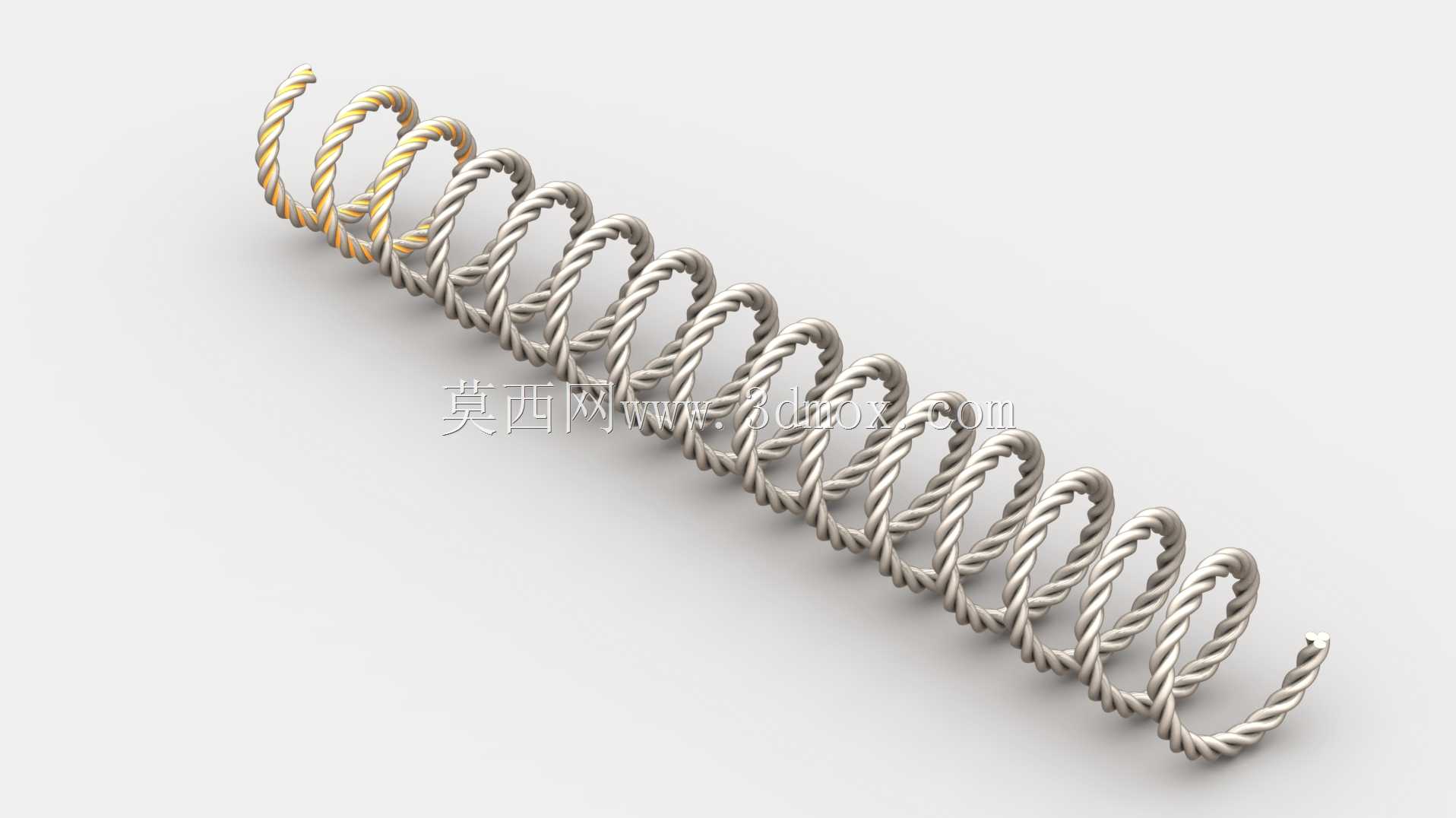

这款反冲弹簧是适配Sig P226手枪自动循环动作的核心弹性零件，在枪械的自动机工作循环中承担着关键的储能与复位作用。在枪械实际击发流程中，弹壳内发射药燃烧产生的高压燃气推动弹头沿枪管向前运动，同时带动套筒后坐完成抽壳、抛壳动作，此时该弹簧被套筒压缩储存弹性势能，待后坐行程到达终点后，弹簧释放储存的弹力推动套筒向前复进，完成下一发弹药的推弹入膛、闭锁动作，保障枪械连续射击的动作可靠性。从设计逻辑来看，该弹簧采用多股扭绞钢丝绕制的结构形式，相比单股钢丝弹簧，同等压缩行程下能提供更平缓的弹力曲线，避免复进过程中套筒撞击枪身时冲击力过大，同时多股结构的抗疲劳性能更优，能承受高频次往复压缩的工作载荷，延长零件使用寿命。弹簧的有效圈数、锥度参数完全匹配P226套筒的后坐行程与导杆安装尺寸，装配状态下弹簧处于预压缩状态，端部的异色带对应导杆的装配定位端，能避免安装时出现方向错位，保证弹簧压缩过程中各圈受力均匀，不会出现偏磨、卡滞的问题。在实际装配场景中，该弹簧套在手枪的复进导杆外侧，两端分别抵靠在套筒座与套筒的对应定位面上，安装时无需额外紧固件，依靠预压缩的弹力即可实现自身定位，日常维护拆解时也可直接从导杆上取下清洁、更换。设计过程中充分考虑了枪械在不同环境温度下的材料弹性变化，绕制弹簧的钢丝经过对应热处理工艺，在高低温环境下弹力衰减幅度控制在允许范围内，不会因低温导致弹力不足出现复进不到位的故障，也不会因高温导致弹力过大加剧套筒撞击磨损。弹簧的外径尺寸严格匹配套筒内部的安装空腔，压缩至最短行程时各圈不会出现并圈卡死的情况，自由长度与预压长度的差值完全覆盖套筒的全行程后坐距离，保证整个后坐、复进行程中弹簧都能提供稳定的弹力输出，不会出现行程末端弹力失效的问题。对于枪械结构设计人员而言，这类反冲弹簧的参数匹配直接影响整枪的射击手感与动作可靠性，建模时还原的扭绞钢丝结构、端部收口形式、锥度变化都能为后续的动力学仿真、公差匹配提供准确的模型参考，也可作为同类型紧凑型手枪反冲弹簧设计的参照样本，在调整弹簧圈数、钢丝直径、预压量等参数时，可基于该模型快速迭代适配不同规格的自动机结构。
