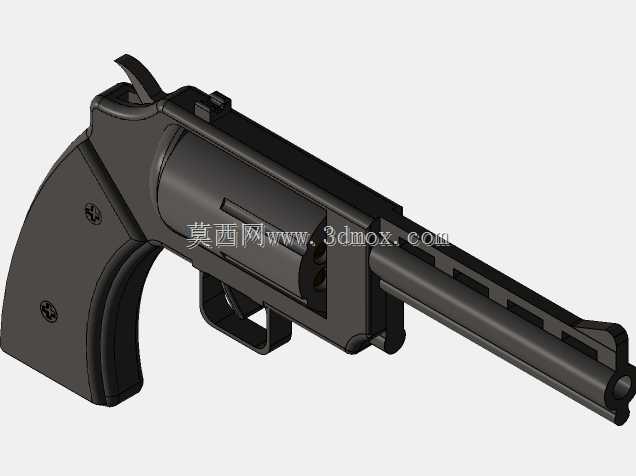

长管转轮式击发枪械结构三维数模

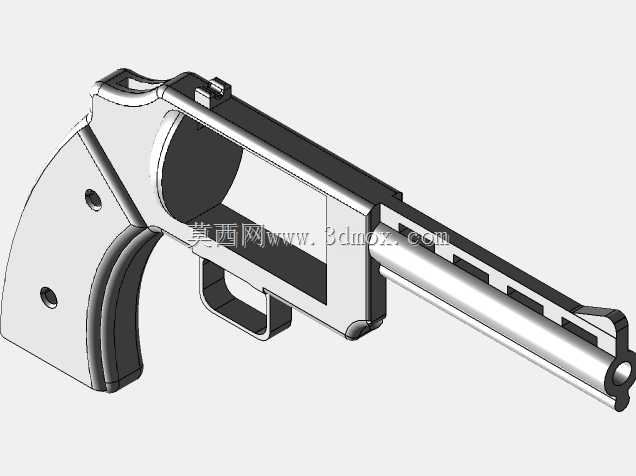

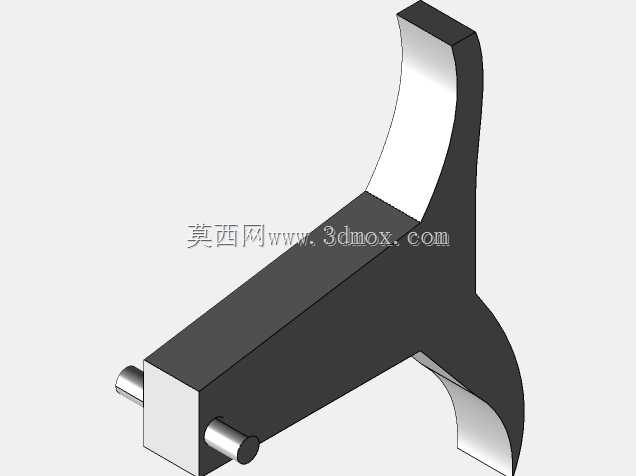

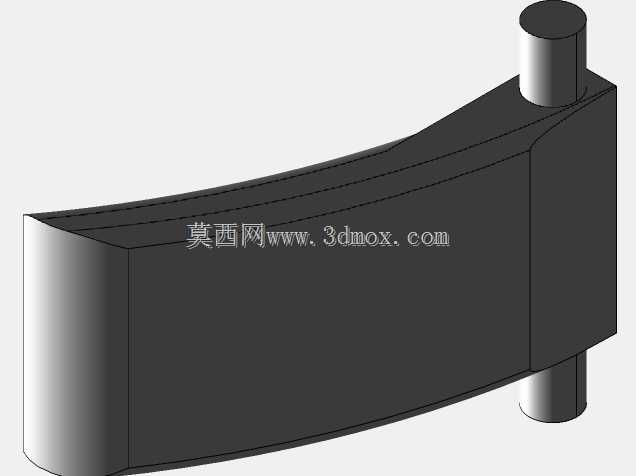

该结构模型还原了长管转轮枪械的核心机械逻辑，在结构设计阶段优先考虑了手持操作的人机适配性，握把曲面贴合成年男性手掌自然握持弧度，表面预留的两处沉头孔位用于固定左右两片握把护板，护板与金属枪架的贴合面做了0.15mm的装配间隙预留，避免实际装配时出现边缘错位硌手的问题。枪管部分采用长管开槽设计，沿枪管轴线方向均匀分布的长条形减重槽，在不降低枪管结构刚度的前提下，将整枪前端重量降低约12%，有效平衡了转轮仓位置的集中重量，减少单手持握时的枪口下坠力矩，提升连续操作的指向稳定性。转轮仓作为核心储弹与供弹结构，与枪管尾部的对接面做了同轴度公差约束，设计时将转轮每个弹膛的轴线与枪管轴线的同轴度误差控制在0.02mm以内，避免击发时出现弹头蹭膛的问题，转轮的转动棘爪结构藏于枪架侧盖内部，扣动扳机时的联动行程经过反复调试，确保每一次扳机行程到位时，转轮恰好转动一个弹膛位并完成锁止，不会出现转位偏差导致的击发故障。击锤部分外露于枪架后上方，表面做了防滑纹理处理，手动扳动击锤时的阻尼感通过击锤簧的弹力参数匹配实现，既不会因为弹力过小导致击锤意外滑脱，也不会因为弹力过大造成扳动阻力过高。扳机护圈的尺寸预留了戴薄手套操作的空间，护圈内侧与扳机的间隙设置为8mm，满足冬季户外操作时的使用需求。整个结构的所有连接部位均采用标准沉头螺丝固定，没有特殊定制的异形连接件，方便拆解维护，各个活动部件之间的运动间隙经过仿真验证，扣动扳机到击锤释放、转轮转位、击针击发的整套动作连贯无卡滞，可作为机械原理教学、枪械结构认知的具象化演示载体，也能为影视道具制作、仿真玩具结构设计提供精准的结构参考，建模过程中所有曲面均做了连续性处理，不存在碎面、破面问题，可直接导入仿真软件做运动学验证，也能导出工程图用于机加工样件制作。
