带夜视功能的双筒瞄准观测镜结构设计

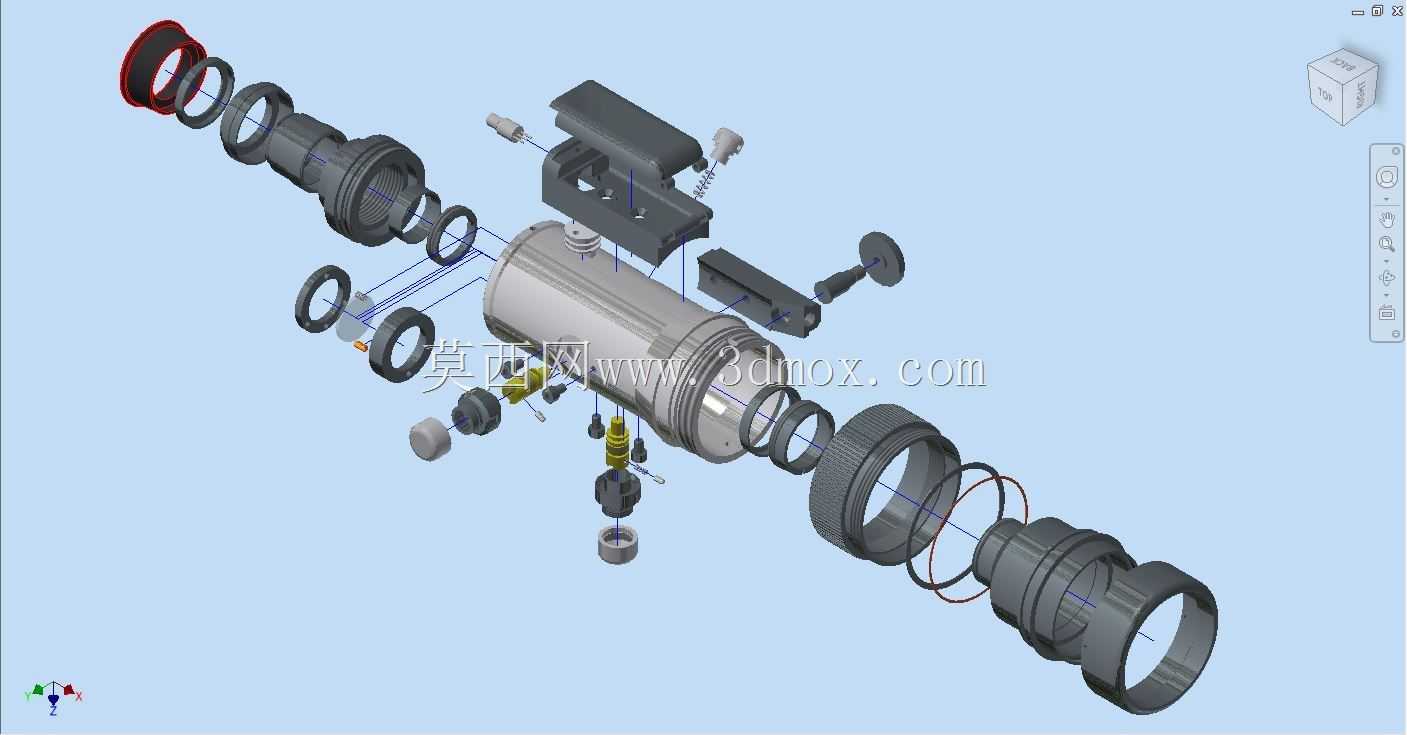

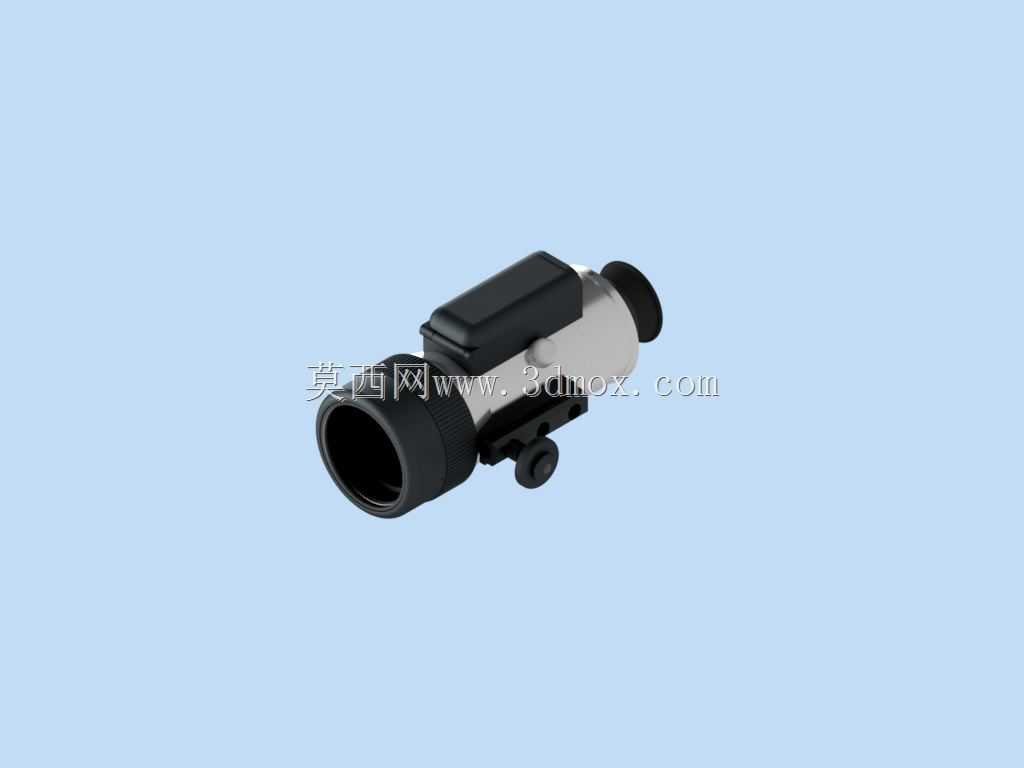

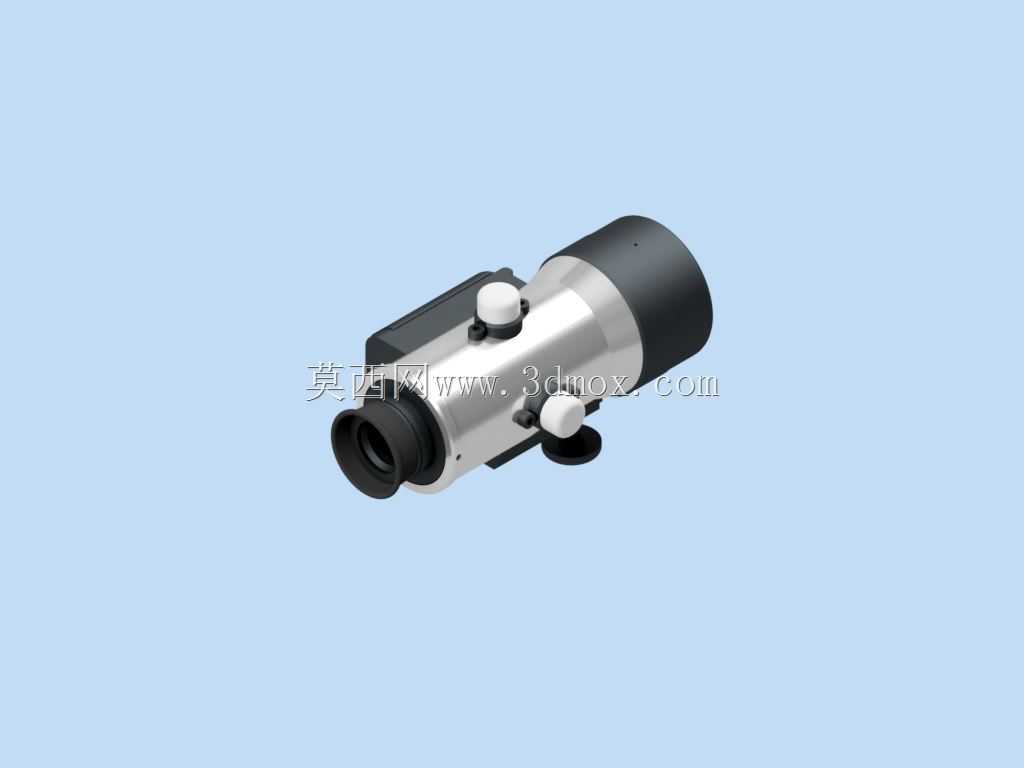

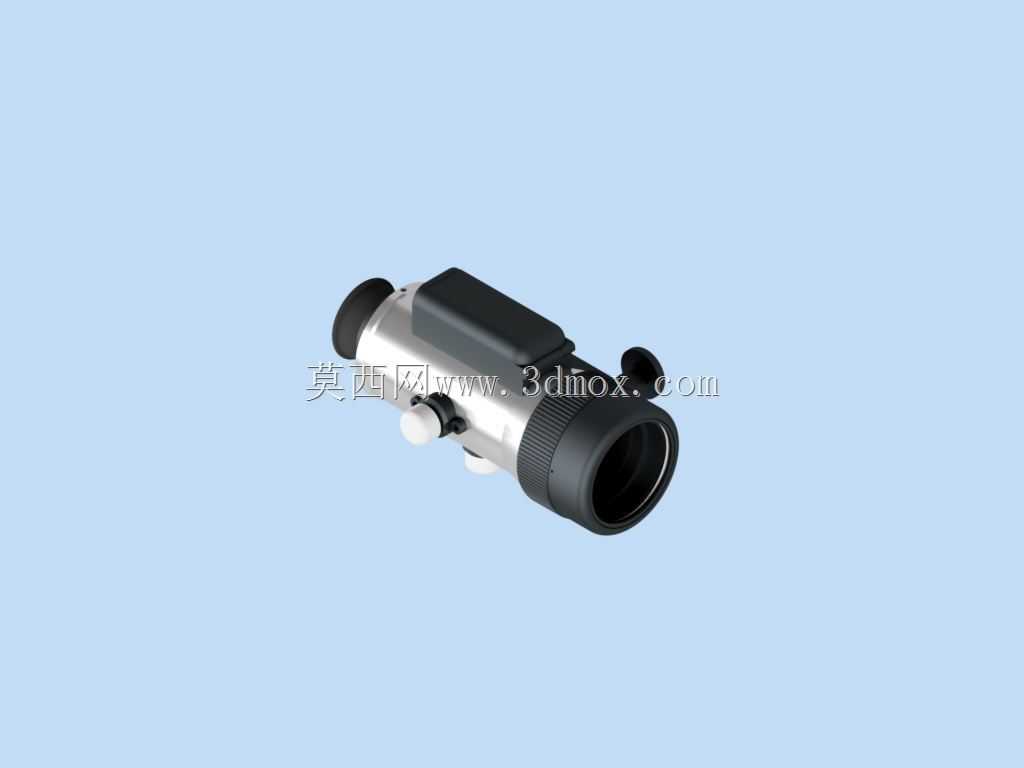

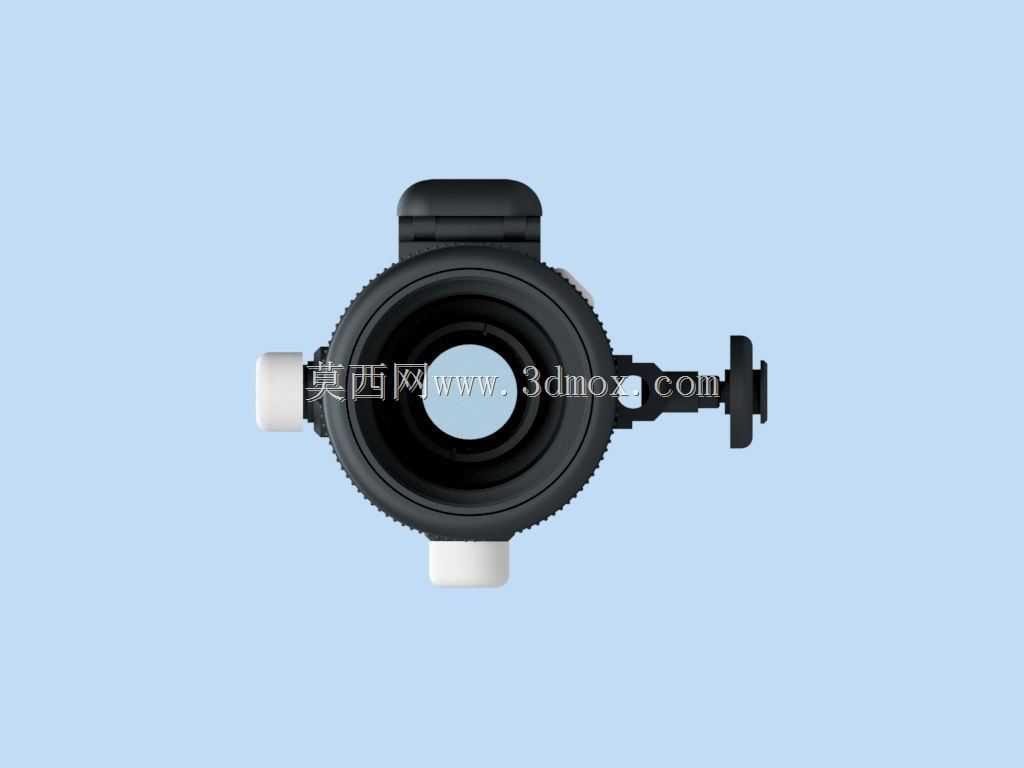

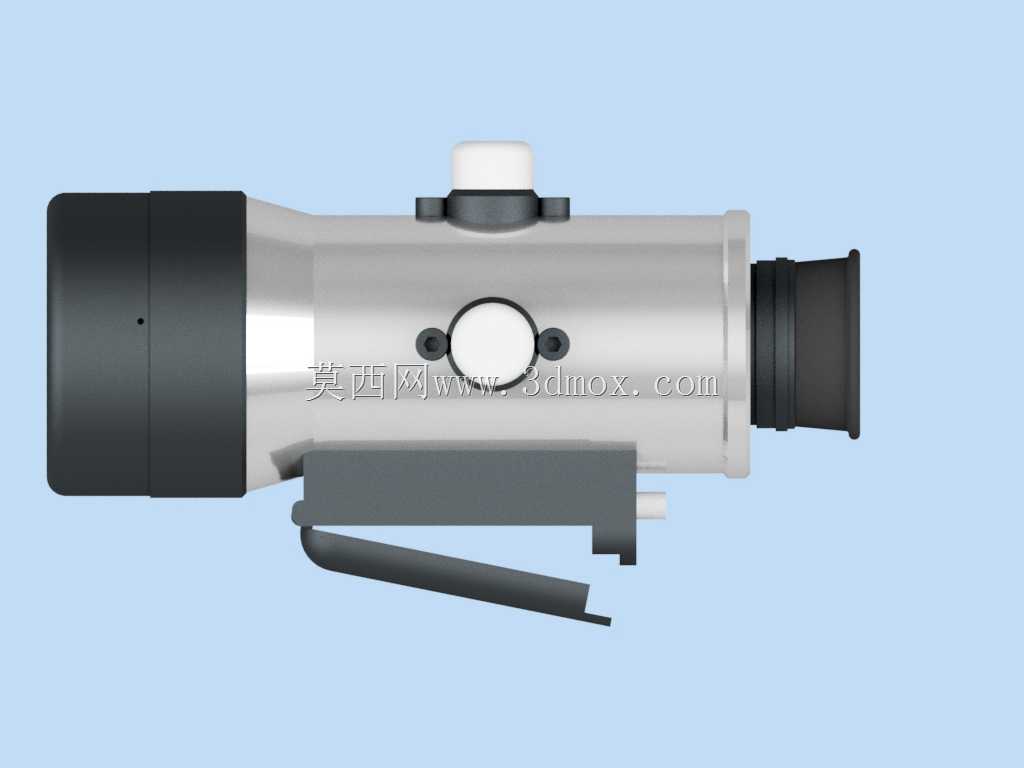

这款带夜视功能的双筒观测瞄准设备，主要适配低照度环境下的远距离观测需求，可在夜间或光线昏暗的野外场景中，为使用者提供清晰的目标视野，常搭配轻武器使用完成远距离目标识别与瞄准校准，也可单独作为野外夜间巡查、搜救作业的观测工具。从结构设计来看，整体采用同轴筒式布局，主体镜身采用轻量化金属材质加工，兼顾结构强度与便携性，镜身外侧设置的调节旋钮可实现视度调节、倍率切换功能，前端物镜组做了遮光罩延伸设计，可避免杂光进入光路影响成像质量，后端目镜位置加装了软质橡胶眼罩，贴合眼部轮廓的同时能够阻挡侧面漏光，提升长时间观测的舒适度。镜身下方设置的快装夹持结构，可适配标准皮卡汀尼导轨安装接口，安装时无需额外转接配件，夹持块的锁紧行程预留了0.5mm的调节余量，可兼容不同生产公差的导轨安装面，锁紧后镜身与安装面的贴合间隙控制在0.1mm以内，避免射击时的后坐力导致镜身偏移。设备的夜视功能模块集成在镜身中部的腔体内，采用被动式微光成像方案，无需主动发射红外光源即可捕捉环境中的微弱光线成像，避免暴露自身位置，模块供电部分采用内置可更换电池仓设计，仓盖做了密封胶圈处理，可满足小雨天气下的户外使用需求，不会因少量溅水导致电路故障。外形尺寸方面，整体长度控制在280mm左右，最大直径65mm，不含夹持结构的自重约780g，长时间手持观测不会产生明显的负重感，镜身表面做了哑光硬质氧化处理，既提升了表面耐磨性能，也不会产生反光暴露观测位置。设计过程中对光路的同轴度做了重点管控，物镜、转像棱镜、目镜组的安装基准面同轴度公差控制在0.02mm以内，避免成像出现重影、边缘模糊的问题，调节旋钮的阻尼力矩设置在0.15N·m，调节时手感清晰，不会因外力触碰导致参数偏移，同时旋钮表面做了防滑滚花处理，佩戴战术手套时也可完成精准调节。镜身侧面预留了附件安装接口，可外接战术补光灯、激光指示器等拓展配件，接口采用标准螺纹规格，通用市面上多数同规格战术附件，无需定制转接件。设备的视场角在标准倍率下可达8度，可在100米距离上覆盖14米宽度的观测范围，满足大范围快速搜索目标的使用需求，调焦行程覆盖10米到无穷远的观测距离，近距离观测时也可获得清晰成像，适配不同场景下的观测需要。
