勒福舍M1858款12毫米6发圆管转轮玩具结构

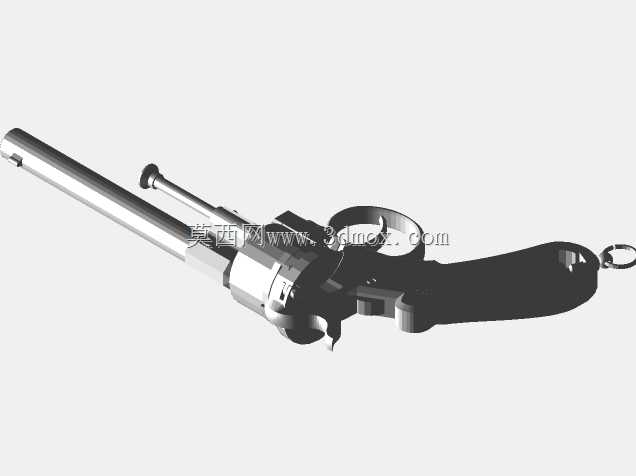

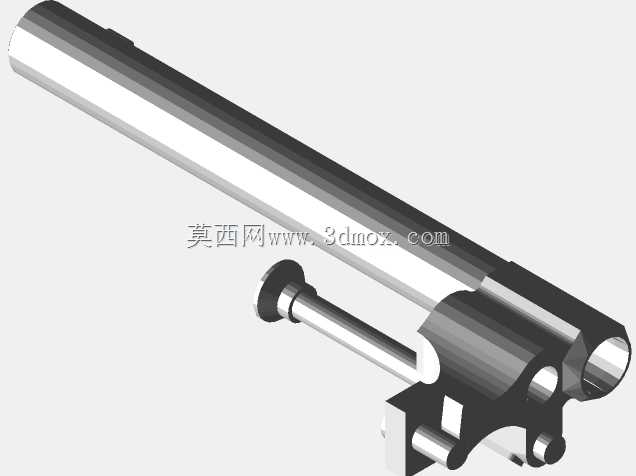

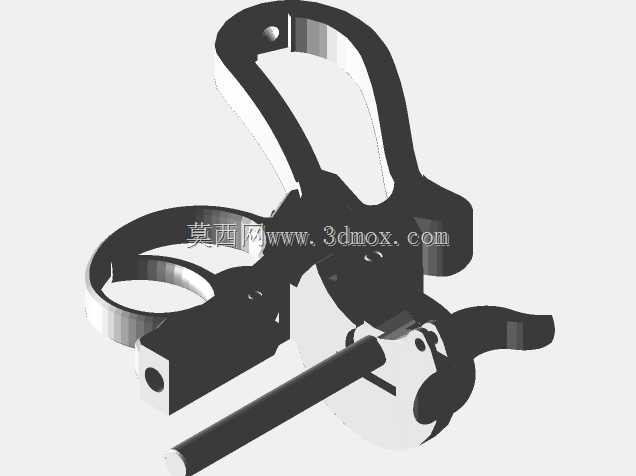

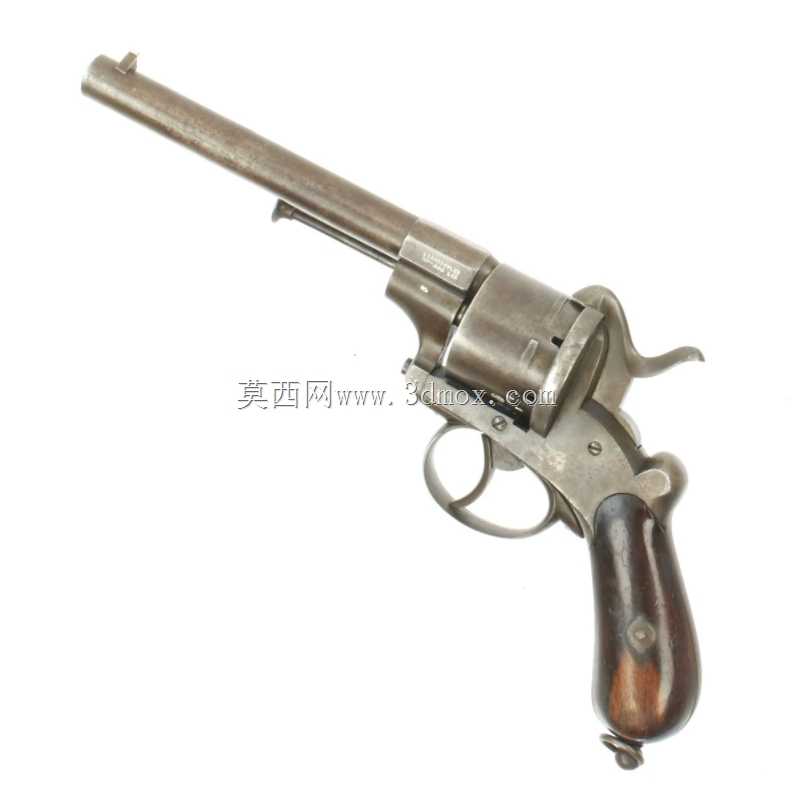

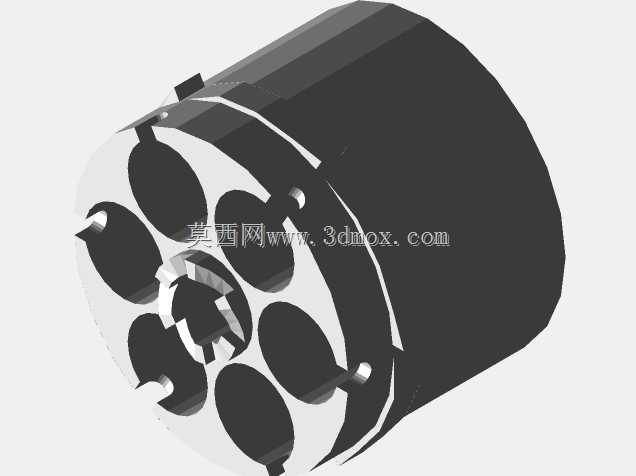

该款转轮结构的设计，最初面向桌面文创摆件、3D打印拼装爱好者的手工制作场景，同时可作为近代轻武器结构教学的具象演示载体，帮助结构入门者理解早期转轮枪械的击发联动逻辑。从功能特性来看，整体采用6发容弹的转轮布局，搭配12毫米口径的圆管长枪管，击锤与转轮的联动卡位做了简化适配，适配3D打印的成型公差，无需额外金属嵌件即可完成拼装后的击锤待击、转轮旋转的动作演示，扳机与阻铁的配合行程做了优化，按压时的反馈力度适配玩具类产品的安全要求，不会出现卡滞或过度松垮的问题。设计思路上，整体拆分了握把片、转轮座、枪管、击锤、扳机、退壳杆这几个独立打印单元，每个单元的拼接位都做了0.2毫米的间隙预留，适配FDM打印的层纹误差，拼接处采用定位凸台与卡槽的配合，不需要额外胶水即可完成预固定，若需要长期展示也可涂抹少量粘接剂强化连接强度。外形尺寸方面，整枪长度控制在320毫米左右，枪管长度占整体长度的60%，握把的弧度贴合成年男性手掌的自然握持曲线，转轮直径为38毫米，安装时需要注意转轮与转轮座之间的同轴度，预留的0.15毫米转动间隙可避免打印后出现转轮蹭座的问题，退壳杆的安装槽位于枪管下方，与枪管保持平行，安装后突出枪管前端的长度控制在8毫米，不会超出整体外轮廓造成磕碰。从实际应用的角度，拼装完成的成品可作为影视道具的1:1配景摆件，也可用于青少年科创活动的结构原理演示，所有外露边缘都做了R1.5的圆角处理，避免拼装过程中划伤手部，整体结构没有尖锐的受力突出点，符合玩具类产品的安全设计规范。在建模过程中，对早期原品的复杂装饰纹路做了简化处理，保留核心结构特征的同时降低了打印支撑的用量，枪管内孔做了实心封闭处理，完全符合玩具产品的管控要求，转轮的弹巢位置也做了半封闭设计，仅保留外形轮廓，不具备任何发射相关的功能结构，整体结构的壁厚统一设置为2.5毫米，兼顾打印强度与材料用量，握把内部做了镂空减重处理，既减少打印耗材消耗，也能降低整体重量，提升握持时的手感。
