多轮摇臂式全地形越障行走机构

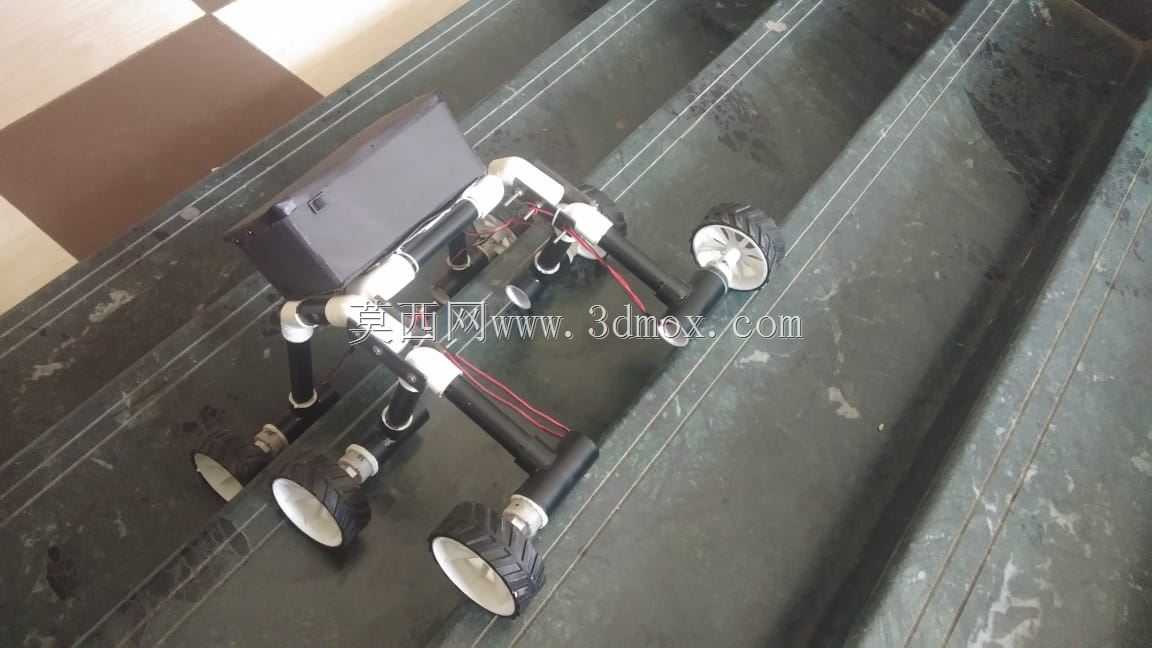

这款多轮摇臂式全地形行走机构，核心面向非结构化路面的移动作业需求设计，可适配农田植保巡检、崎岖山地物资转运、灾后废墟搜救、楼宇消防侦查等多场景的移动载体改装需求，能直接作为小型无人作业平台、便携运载设备的行走底盘使用，无需额外加装复杂的悬架调节结构即可实现复杂地形通行。

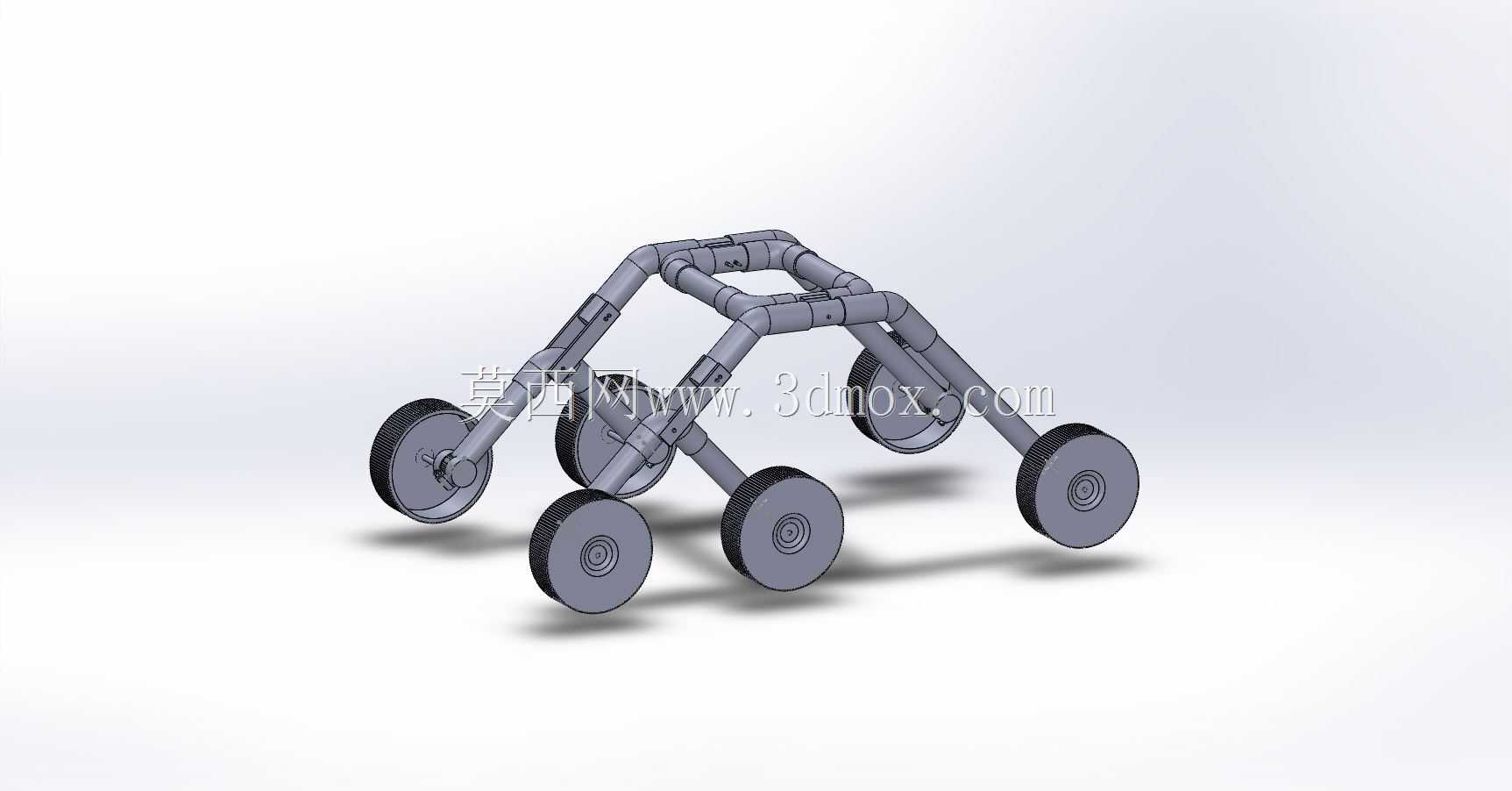

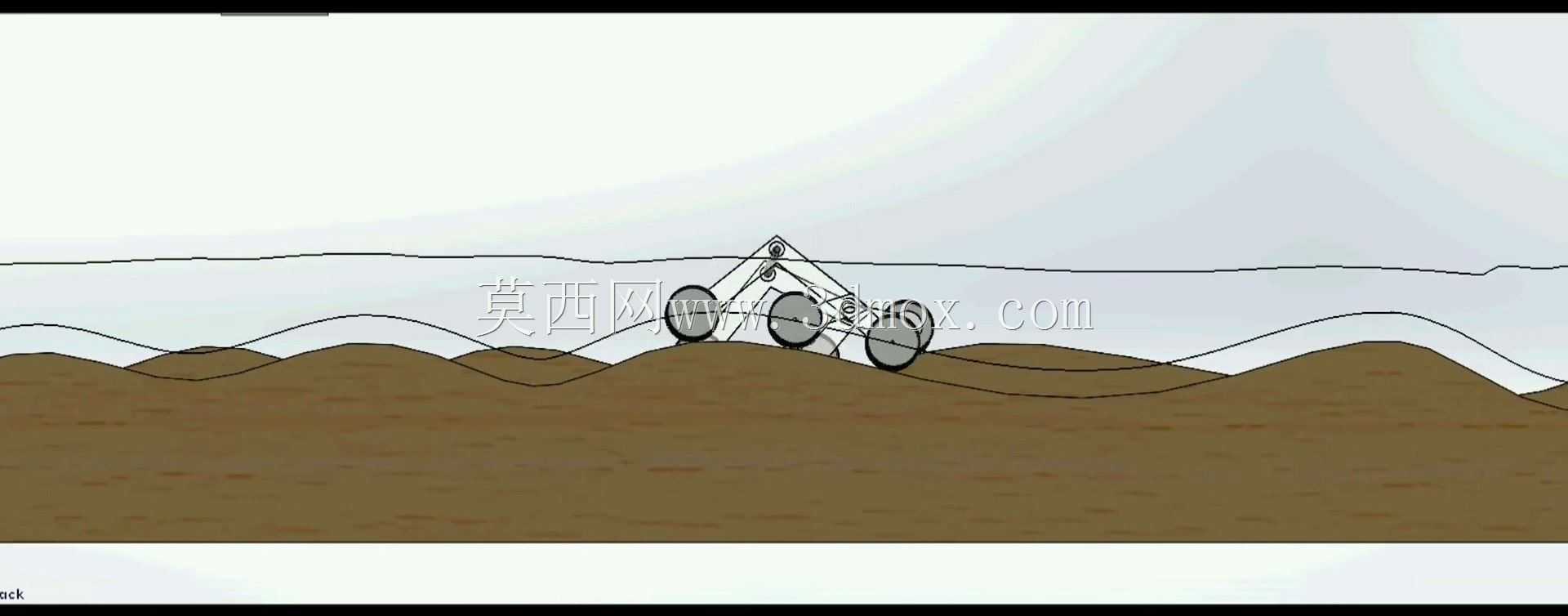

从功能特性来看，该机构采用对称式摇臂转向架构型，每侧多组行走轮通过独立摇臂与主车架铰接，单侧摇臂可随地面起伏独立摆动，配合多轮的接地布局，能在坡面、碎石路、田埂、连续台阶等路面保持所有行走轮与地面的有效接触，不会出现单轮悬空导致的牵引力丧失问题；经结构校核，该机构可在50度以上的侧倾坡面保持稳定不侧翻，越障过程中摇臂的摆动行程可覆盖200mm以内的垂直障碍高度，无需额外的抬升机构即可攀爬常规路缘、台阶类障碍。

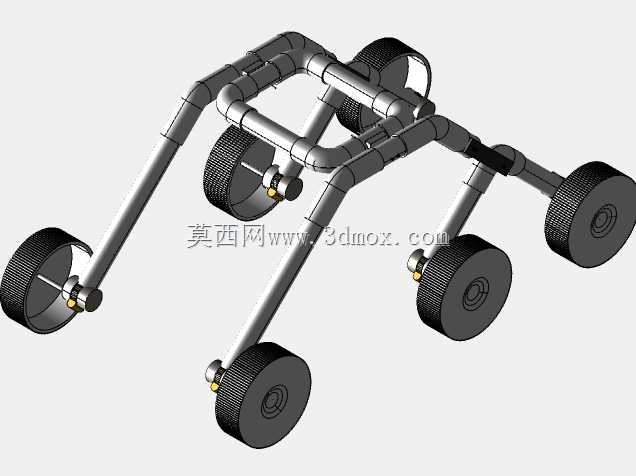

设计思路上，该机构摒弃了传统车辆的整体桥悬架结构，采用管架式主车架搭配分段铰接摇臂的构型，主车架采用中空管材拼接，在保证整体扭转刚度的前提下降低了底盘自重；摇臂与车架、摇臂与轮组的铰接点均采用免维护的滑动轴承结构，减少了户外使用的维护频次；轮组采用等直径实心滚轮布局，轮距与摇臂长度经过匹配计算，在越障时不会出现轮组干涉、卡滞的问题，同时转向动作通过两侧摇臂的差速摆动配合轮组转速差实现，无需额外设置转向桥结构，进一步压缩了底盘的整体高度。

从安装边界来看，该行走机构的主车架上部预留了通用安装平面，可直接搭载电池组、控制模块、作业载荷等部件，整体宽度控制在600mm以内，可顺利通过常规楼宇门洞、狭窄田间步道；底盘离地间隙在平坦路面保持120mm，在起伏路面可随摇臂摆动动态调整，避免底盘托底；轮组的安装接口采用标准快拆结构，可根据使用场景更换不同胎纹的滚轮，适配泥泞、砂石、硬质铺装等不同路面的附着需求。
