12号口径霰弹枪APDS弹头结构设计

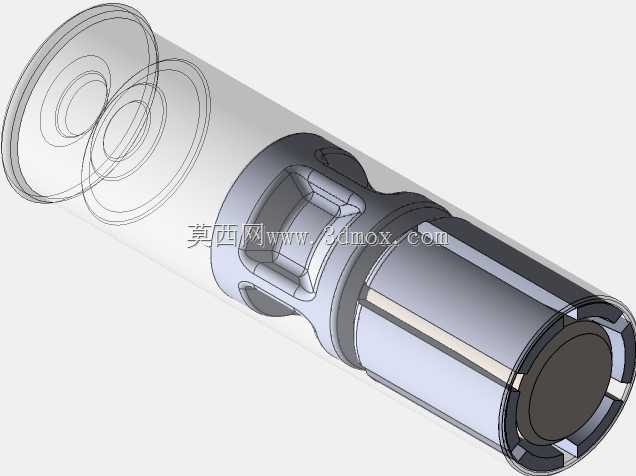

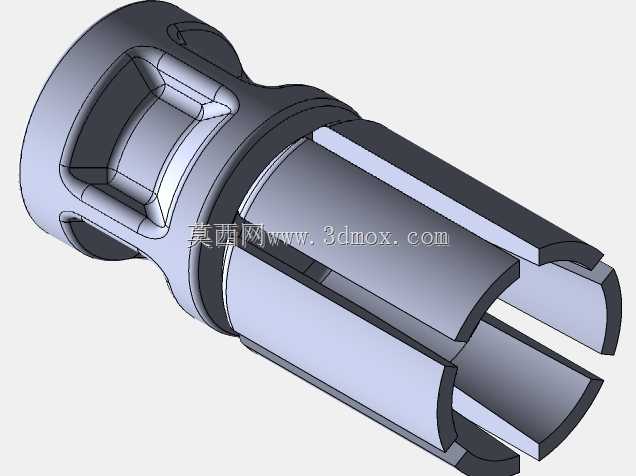

该结构为12号口径霰弹适配的脱壳穿甲弹头配套弹托组件，主要面向民用射击运动、战术装备测试场景下的弹药配套需求，核心作用是在霰弹枪膛内完成对次口径穿甲弹芯的径向定位，承受发射药燃烧产生的高压推力，将弹芯平稳推送出膛，同时在出膛后依靠空气动力作用快速沿预设开槽分裂脱开，避免对弹芯飞行姿态产生干扰，保障次口径弹芯的弹道稳定性与终点侵彻能力。设计过程中首先匹配12号霰弹的标准膛口内径边界，弹托主体外径完全贴合霰弹枪坡膛与线膛尺寸，保证闭气效果，减少发射燃气泄漏带来的初速损失；内部嵌套腔尺寸严格适配直径14mm、长度25mm的嵌条式弹芯，腔体内壁做轴向定位凸台，避免弹芯在装填、推弹上膛过程中发生轴向窜动，保证击发时弹芯受力轴线与枪管轴线重合。弹托前端采用四瓣对称开槽结构，开槽深度经过反复验算，既保证出膛后在空气阻力作用下各瓣能快速向外弯折脱离弹芯，又要保证在膛内承受高压时开槽根部不会发生提前断裂，避免弹托在膛内碎裂引发卡膛、弹芯偏航等故障。弹托尾部设计有密封裙边结构，材质选用低密度高强度工程塑料，在保证结构强度的前提下尽可能降低弹托自身重量，让更多发射药能量作用于弹芯，提升弹芯出膛初速；尾部的凹腔结构适配霰弹弹壳的底缘定位尺寸，保证装填时能顺利进入弹壳口部，与弹壳、发射药、底火组件完成可靠装配。外形上整体为阶梯轴类结构，中部设置有定位环带，与弹壳口部的收口位置配合，实现弹药整体的轴向固定，避免运输、携行过程中弹头组件从弹壳上脱落。考虑到3D打印试制的需求，所有结构均做了最小壁厚校验，开槽位置的壁厚均匀，无小于0.8mm的薄壁结构，避免打印过程中出现翘曲、填充不足的问题，同时各瓣的对称度公差控制在0.05mm以内，保证脱壳时各瓣受力均匀，不会因为单侧受力过大导致弹芯出膛后姿态失稳。
