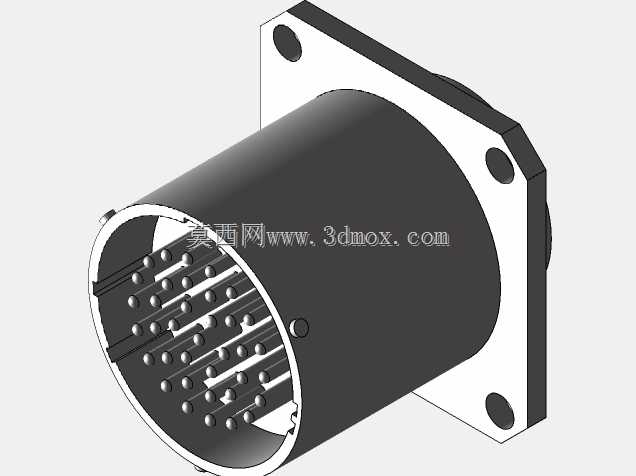

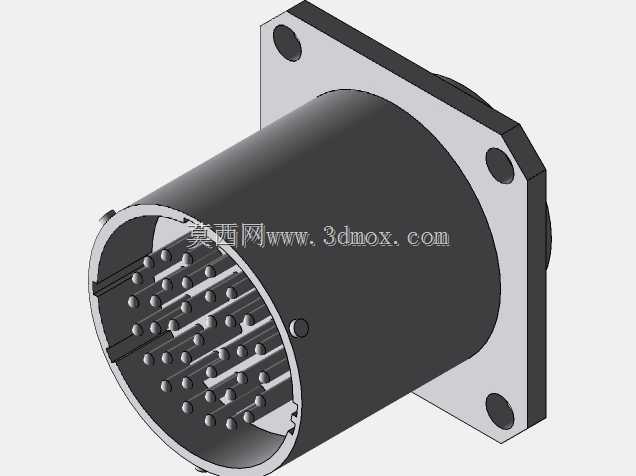

MS27656T15针圆形隔板连接器结构设计

在航空机载设备、地面通讯机柜、工业测控台架这类需要频繁实现线缆对接与信号传输的场景中，圆形连接器的选型与安装适配一直是结构设计环节的重点，MS27656系列15针圆形隔板连接器，正是针对面板穿装固定需求开发的接插部件。这款连接器采用后面板安装的法兰固定形式，方形法兰盘上预留四个对称分布的安装孔，安装时可从面板后侧将连接器主体穿过预制安装孔，通过法兰盘贴合面板背面完成锁紧固定，无需在面板正面预留安装操作空间，能有效压缩面板正面的器件占用面积，适配高密度排布的设备面板布局。外壳尺寸规格为15号壳体，内部采用通用37位孔位排列逻辑，插针采用均匀阵列排布方式，可同时实现多路控制信号、小功率电源回路的同步传输，插针与壳体之间设置绝缘隔层，避免不同回路之间出现信号串扰或短路问题，金属壳体整体做导电氧化处理，既具备基础的防腐蚀能力，也能实现可靠的电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响。隔板式的结构设计让连接器可以同时承担面板两侧的线缆对接功能，面板内侧可直接焊接设备内部的线束端子，面板外侧可对接配套的插头组件，无需额外设置转接部件，能简化设备内部的线缆走线路径。设计过程中需重点关注法兰盘的安装孔位公差，确保与面板预制孔位的同轴度偏差控制在合理范围内，避免安装时出现壳体卡滞问题；插针的伸出长度需匹配对接插头的插孔深度，保证插合后所有插针都能实现可靠接触，同时壳体端部需设置定位导向结构，防止插合过程中出现插针弯折、错位的问题。这类连接器广泛应用于需要实现面板内外信号贯通的设备中，无论是军工类测控设备、工业自动化控制柜还是通讯传输设备，都能通过这类连接器实现稳定的线路连接，其金属壳体的结构强度也能满足振动、冲击工况下的使用要求，避免在设备运行过程中出现接插松动、接触不良的问题。建模时需准确还原壳体的外形轮廓、法兰安装孔的位置尺寸、内部插针的排布间距，确保模型可直接用于设备面板的开孔设计、安装干涉检查以及整体装配仿真，为结构设计阶段的选型适配提供准确的三维参考。
