MS27656T15法兰安装37芯圆形连接器

这款圆形连接器插座属于隔板安装类电连接元件，主要用于需要在设备舱壁、面板两侧实现电路贯通连接的场景，常见于航空机载设备、工业测控机柜、轨道交通车载电气系统、测试仪器台架等需要分舱布线的机电设备中，承担多芯控制信号、小功率电源回路的可靠连通功能，安装完成后可实现面板两侧的线缆快速对接，避免线缆直接穿过面板带来的密封、固定与防护问题。

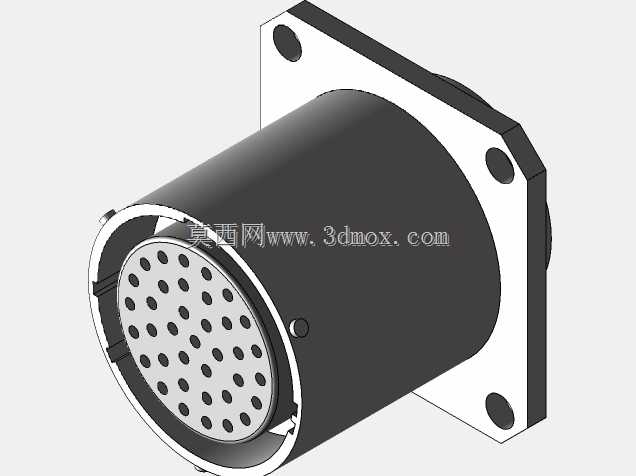

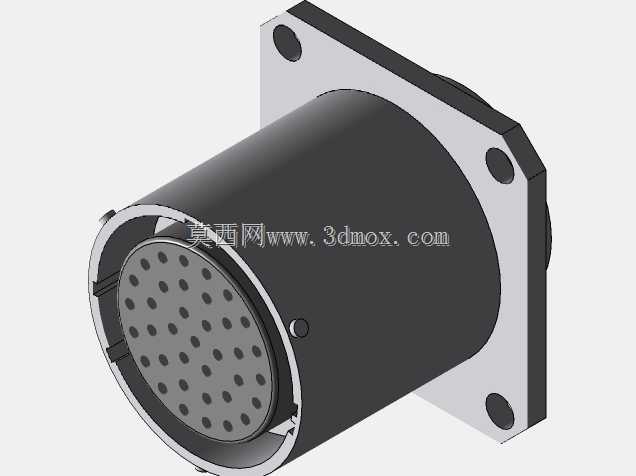

产品采用方形法兰盘安装结构，法兰盘上设置4个安装通孔，可通过螺栓从正面直接固定在设备面板上，安装时需在面板上预先加工对应尺寸的安装过孔与螺栓孔，保证连接器壳体穿过面板后法兰端面与面板表面贴合，安装边界需预留足够的螺栓操作空间，避免与周边其他元器件产生干涉。外壳主体为圆柱形结构，对接端采用标准圆形卡口对接结构，对接时可通过卡口结构快速实现插头与插座的锁紧，保证振动工况下连接不会松脱，插合界面采用37位通用孔位排列，接触件为插孔形式，与对应规格的插头插针配合实现电路导通，孔位排列遵循行业通用排布规则，可与同规格的标准插头实现互换适配。

设计层面优先保证安装适配性与对接可靠性，壳体外形尺寸遵循对应系列连接器的标准尺寸规范，建模时还原了法兰安装面、壳体定位台阶、对接端卡口槽、接触件安装孔位的关键结构特征，对于壳体上的工艺倒角、安装孔沉台等细节也做了对应还原，可直接用于设备面板的安装开孔校核、整机布线的空间干涉检查，也可作为同类型连接器选型时的三维参考模型，帮助结构设计人员在方案阶段快速完成连接器的布局与安装空间预留。在实际设备布线场景中，这类隔板插座通常固定在设备舱的分隔面板上，舱内一侧通过焊接或压接方式连接设备内部线束，舱外一侧与外部线缆的插头对接，既可以简化舱内外的布线流程，也能在设备维护时快速断开外部连接，无需拆解舱内部线束，大幅提升设备的装配与维护效率。建模过程中对插合端的导向结构做了准确还原，可模拟插头与插座的对接过程，验证对接路径上是否存在周边结构干涉，为整机结构布局提供准确的三维参考。
