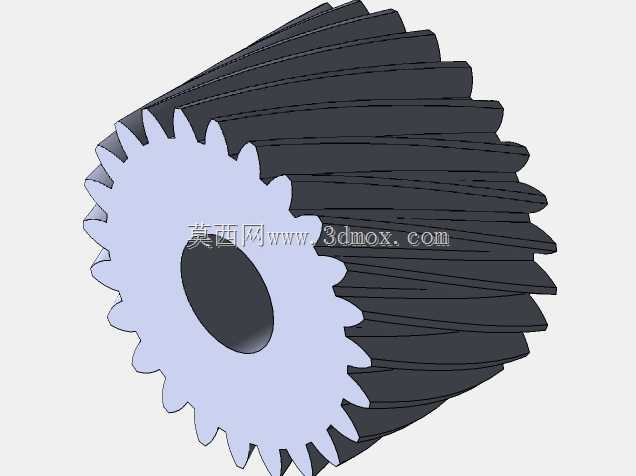

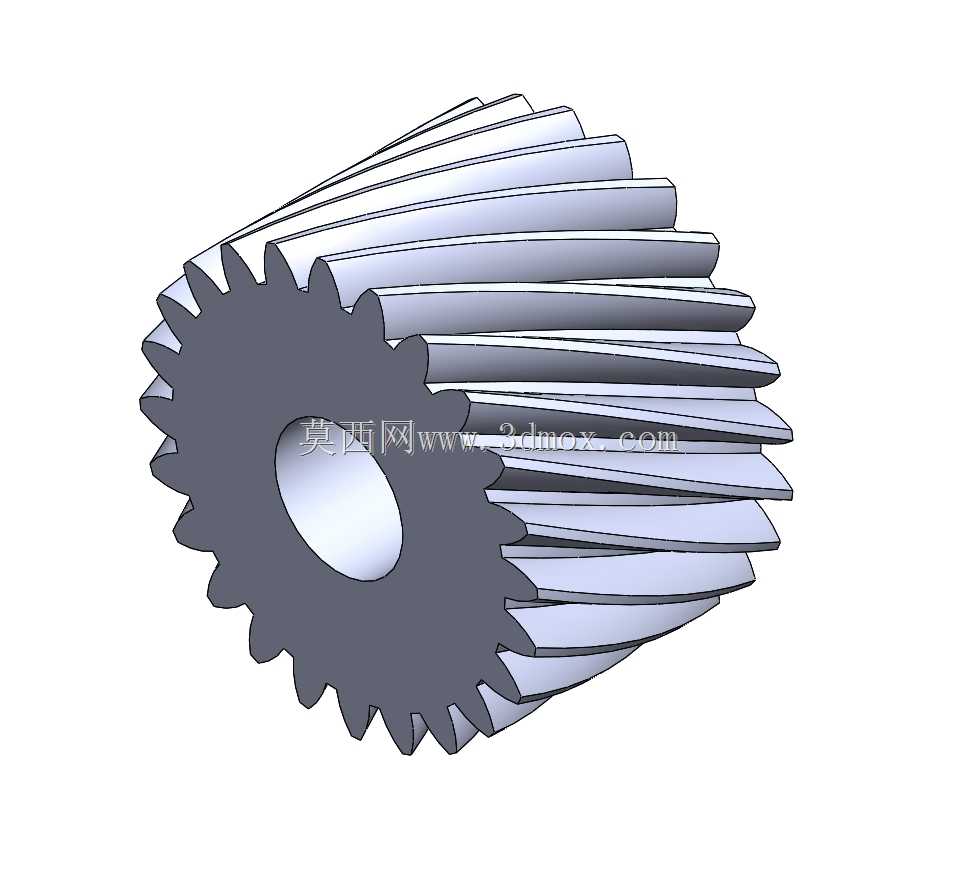

在重载传动场景的布局设计中,交错轴动力传递一直是结构工程师需要重点攻克的环节,这类螺旋锥齿轮的应用覆盖了从差速器、机床主轴传动箱到轻工设备动力转向机构的多个场景,核心作用是在两轴呈空间交错的安装条件下,完成平稳的扭矩与转速传递,相比直齿锥齿轮,其啮合过程是渐进式的齿面接触,不会出现直齿啮合时的整齿突然撞击,运行时的噪音与冲击载荷能得到有效控制,更适合中高速、有一定冲击负载的传动工位。从设计思路来看,这类参数化螺旋锥齿轮的建模逻辑完全围绕啮合特性展开,首先需要确定分锥角参数,根据两交错轴的实际交角匹配对应的节锥角度,保证配对齿轮的节锥能够实现纯滚动相切,齿向的螺旋角设计需要兼顾轴向力的平衡与重合度提升,通常会选取合适的螺旋角数值让啮合重合度保持在2以上,确保多齿同时参与承载,降低单齿的接触应力与弯曲应力。齿形部分采用渐开线齿廓的参数化生成逻辑,可根据不同的模数、齿数、压力角参数快速调整齿形尺寸,无需重复从零开始建模,适配不同传动比的设计需求。从安装边界来看,齿轮中心的通孔为安装定位孔,孔径尺寸与配合轴径采用基孔制过渡配合,保证装配后的同轴度,齿轮背面的定位端面需要与安装座的贴合面保持垂直,端面跳动控制在合理公差范围内,避免运转时出现偏载导致齿面异常磨损。齿轮的外径、齿宽尺寸需要匹配传动箱的内部安装空间,预留足够的齿侧间隙与润滑空间,避免运转时齿顶与箱体内壁发生干涉。实际应用中,这类齿轮的齿面接触区需要在装配时进行微调,通过调整安装距来保证接触区落在齿面中部,避免出现齿顶接触或齿根接触的异常啮合状态,延长齿轮的使用寿命。在传动系统选型时,这类螺旋锥齿轮的承载能力需要根据额定输入扭矩、转速、工况系数进行核算,齿面硬度通常根据负载等级匹配对应的热处理工艺,重载场景下会采用渗碳淬火处理提升齿面耐磨性,轻载传动场景可采用调质处理降低加工成本。建模过程中需要重点校验齿面的啮合间隙,避免出现根切或者齿顶过薄的问题,参数化模型的优势就在于可以通过修改核心参数快速迭代不同规格的齿轮设计,大幅缩短传动系统的研发周期,在非标设备的传动箱定制设计中,这类参数化齿轮模型能够直接导入装配体进行干涉检查与运动仿真,提前验证传动路径的合理性,减少后续实物试装时的问题。
- 上一篇:M-LOK导轨配套轨盖与手制器结构
- 下一篇:316不锈钢M42公制石英观察视窗
- 全部评论(0)
- 模板大小 1.99 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Other,Rendering,Other
- 软件分类 齿轮
