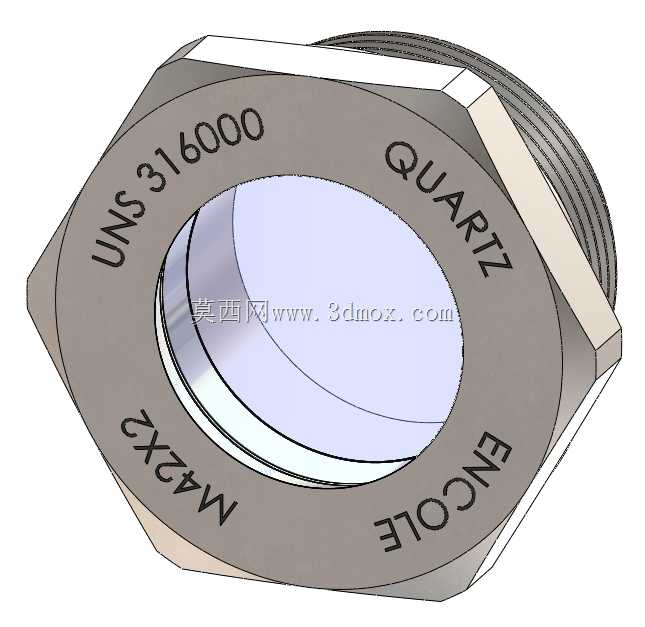

316不锈钢M42公制石英观察视窗

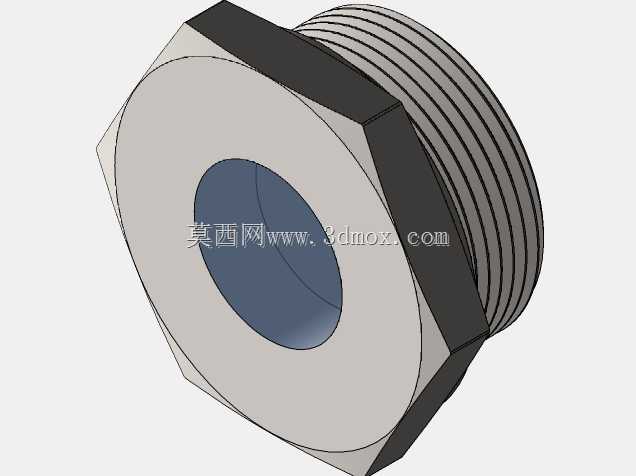

这款公制螺纹石英观察窗的设计，首先围绕多场景流体工况的观测需求展开，在液压站、制冷机组、制药配液管线、纸浆输送管路、船舶舷侧流体回路、油井井口装置、给水加热设备等场景中，操作人员需要在不拆解管路、不中断介质输送的前提下，直观掌握内部流体的流动状态、颜色变化、杂质含量、液位高度，甚至配合机器视觉、激光传感元件完成非接触式的介质参数检测，这就要求观察部件既要满足密封承压要求，又要具备足够的透光性与耐介质腐蚀能力。主体选用316不锈钢材质加工，正是考虑到上述场景中常接触液压油、制冷剂、制药溶剂、纸浆弱腐蚀介质、海洋盐雾环境、高温给水等复杂工况，316不锈钢的钼元素添加能大幅提升抗点蚀、抗晶间腐蚀性能，相比普通304不锈钢更适配严苛的工业流体环境。透光部分采用石英材质，相比普通玻璃具备更高的耐压强度、更宽的耐温区间，同时透光率稳定，不会因为长期接触介质出现发雾、透明度下降的问题，能满足目视检查和光学传感器的信号穿透要求。安装接口采用M42×2规格的公制外螺纹，螺纹精度符合ASME B1-1.3M-2005标准要求，加工时严格控制螺纹中径公差与牙型角，确保和对应规格的内螺纹接口装配时，配合密封垫片就能达到可靠的密封效果，无需额外加工特殊安装结构，适配现有公制螺纹管路的安装标准，降低现场改装的适配成本。外形结构采用外六角的主体设计，六角对边尺寸符合常规扳手的操作空间要求，安装时可以用普通开口扳手或活动扳手直接拧紧，不需要定制专用工装，拧紧过程中受力均匀，不会因为局部应力过大导致石英窗体碎裂。结构设计上，石英窗体与不锈钢主体之间采用压紧式密封结构，密封槽的尺寸公差经过反复校核，既能保证密封件有足够的压缩量实现静密封，又不会因为压缩量过大导致石英片承受额外的装配应力，在额定承压范围内不会出现渗漏、窗体碎裂的问题。安装边界方面，螺纹段长度适配常规壁厚的管路壁厚或设备壳体厚度，拧紧后六角端面与安装面贴合，不会出现螺纹旋入过长顶碰内部构件、或是旋入深度不足导致螺纹啮合牙数不够的问题，六角部分的外径尺寸也预留了足够的扳手操作空间，不会和周边的管路、构件发生干涉。在实际选型应用中，这款观察窗可以直接替换同螺纹规格的传统金属堵头，不需要改动原有接口的加工尺寸，就能快速为设备增加流体观测功能，不管是新设备设计阶段的功能配置，还是老旧设备的运维改造，都能快速适配。针对激光传感、机器视觉的应用场景，石英窗体的平面度经过严格控制，光线穿透时不会产生明显的折射偏移，能保证传感器采集到的信号准确稳定，不会因为窗体的光学畸变导致检测数据出现误差。
