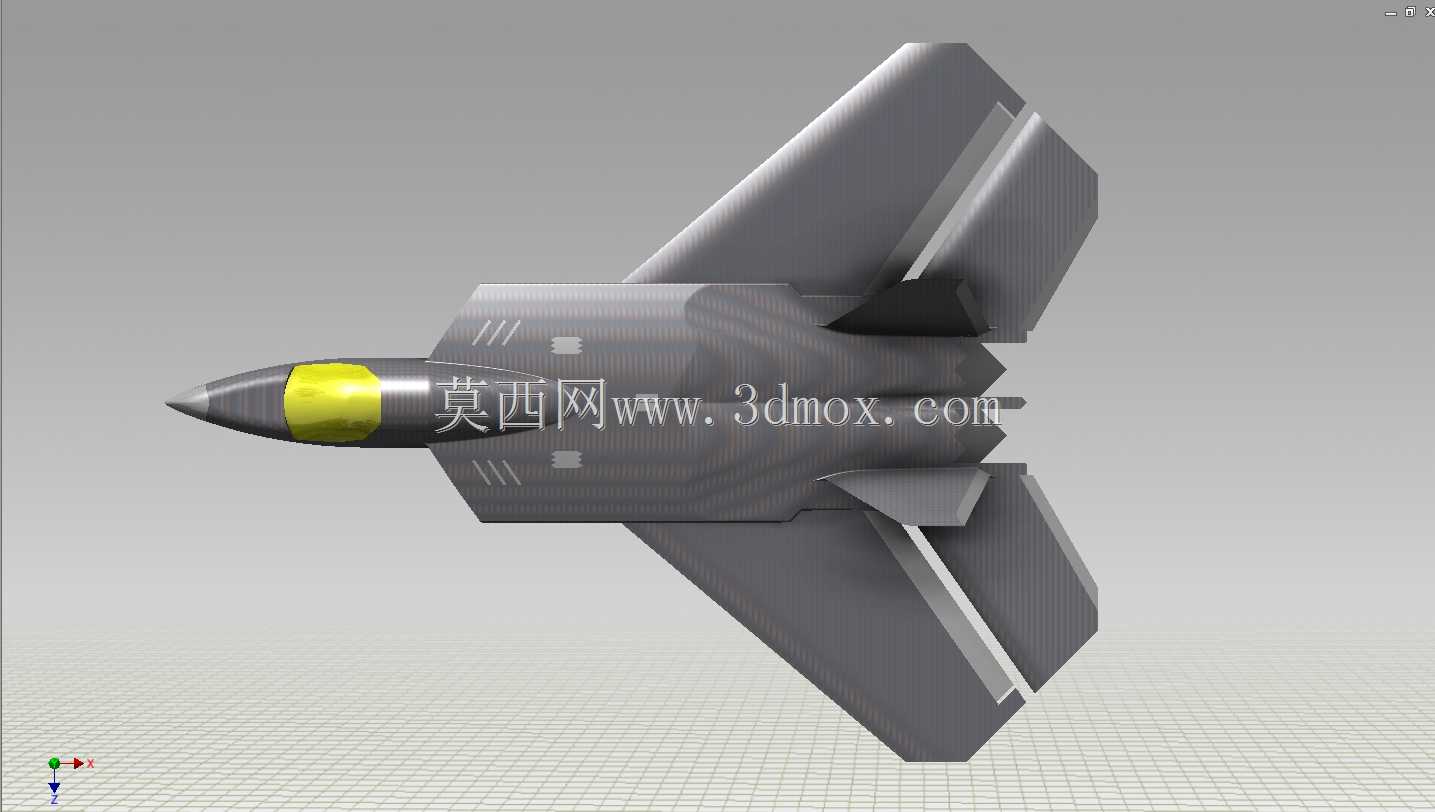

F-22隐身战机改装概念结构设计

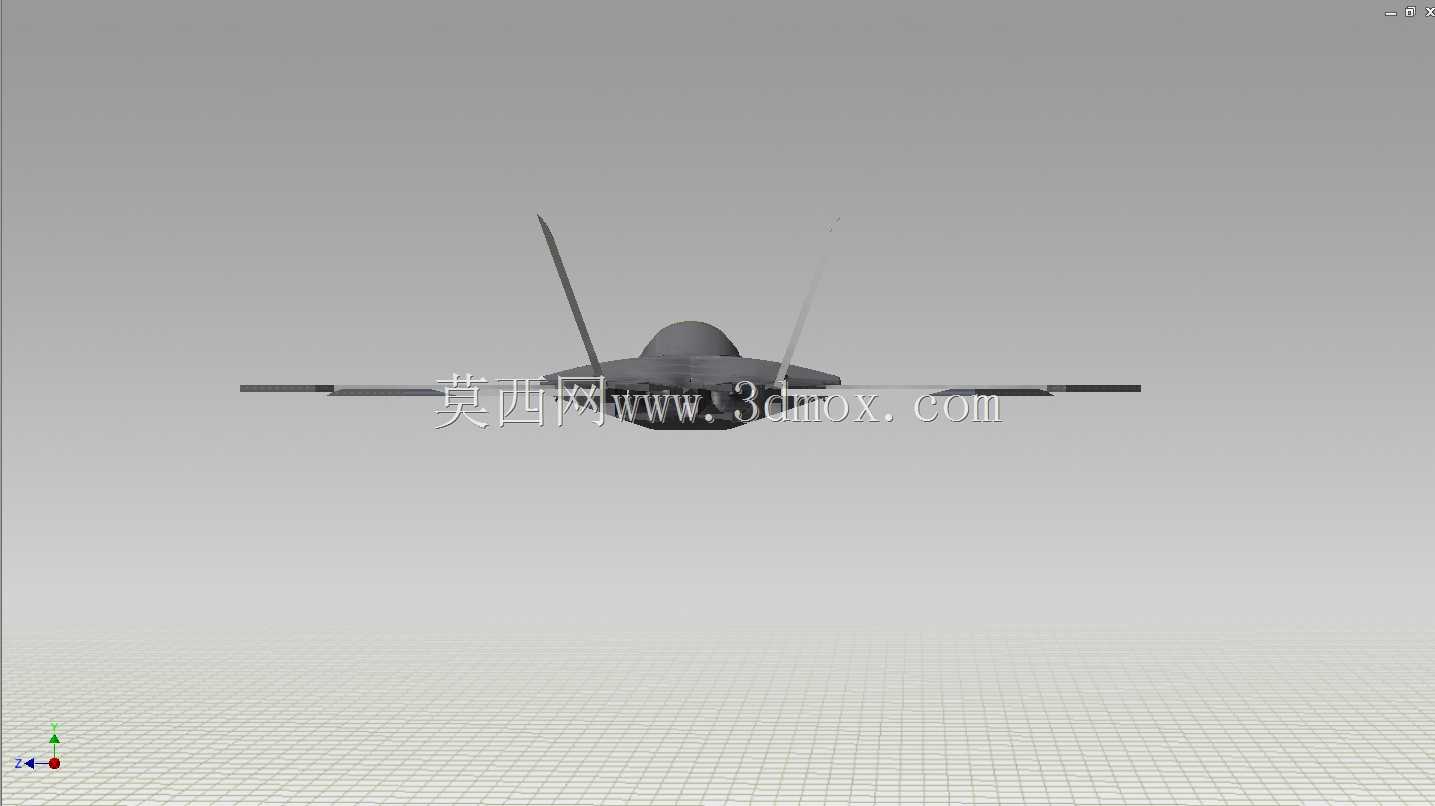

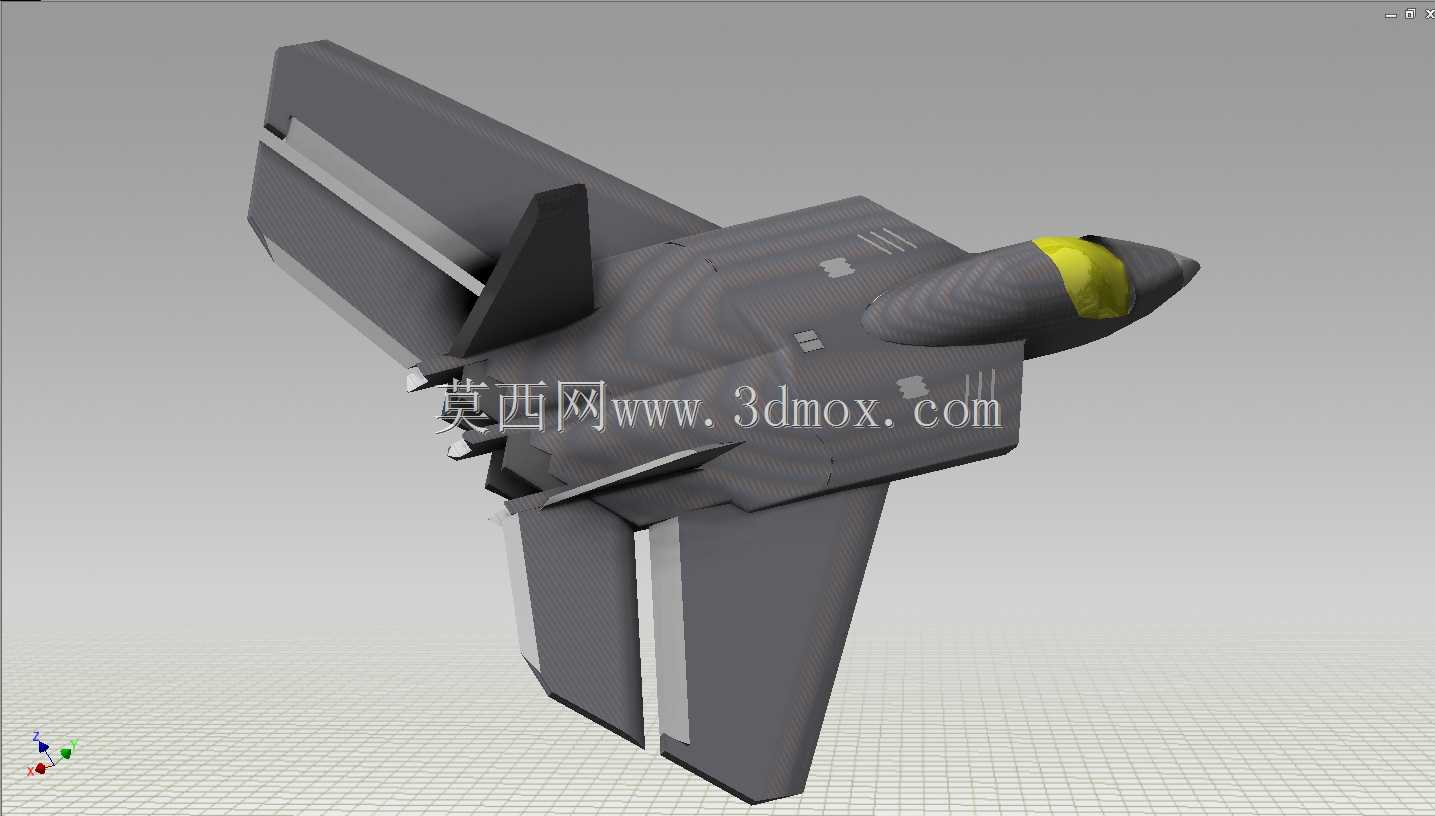

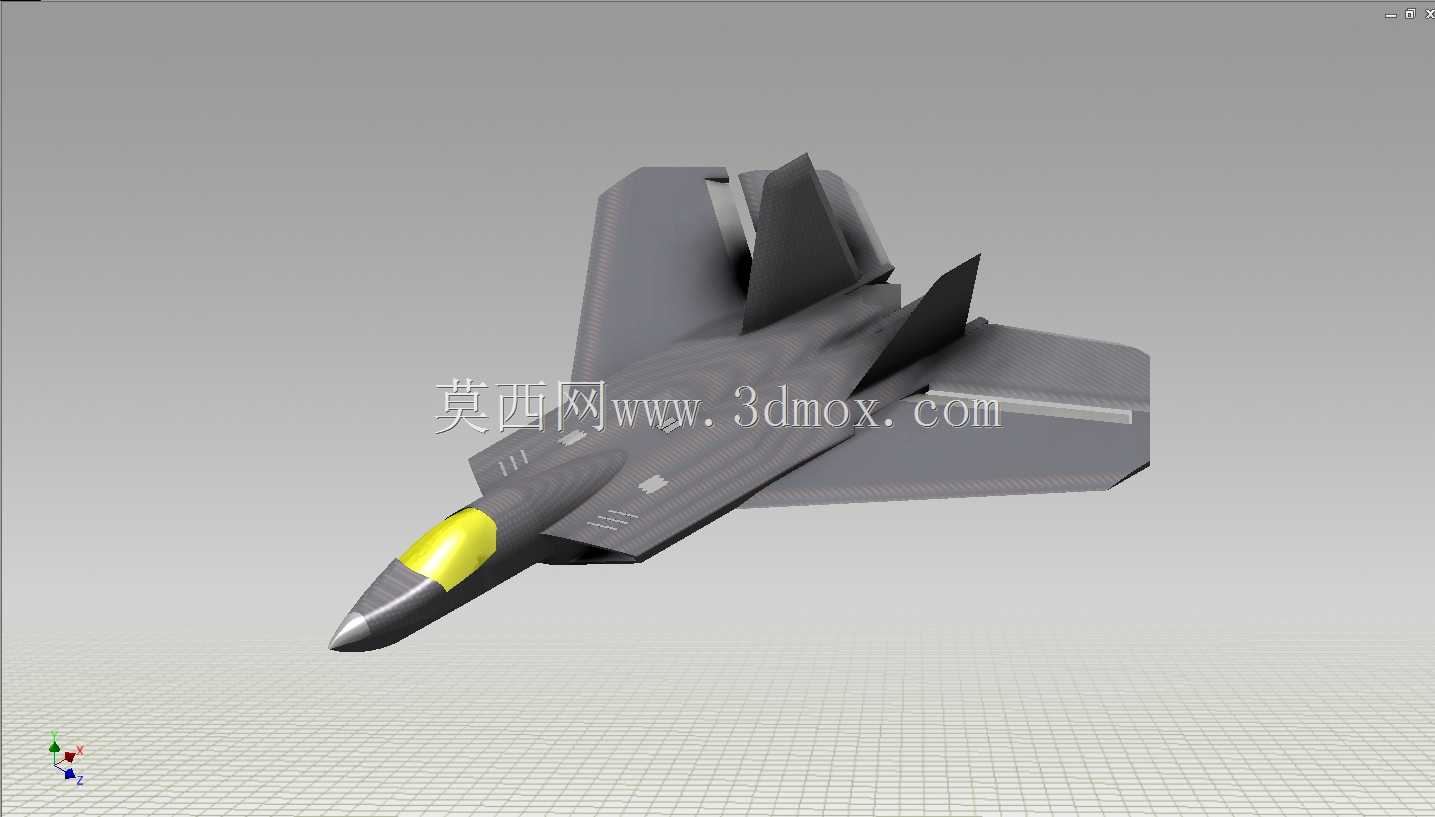

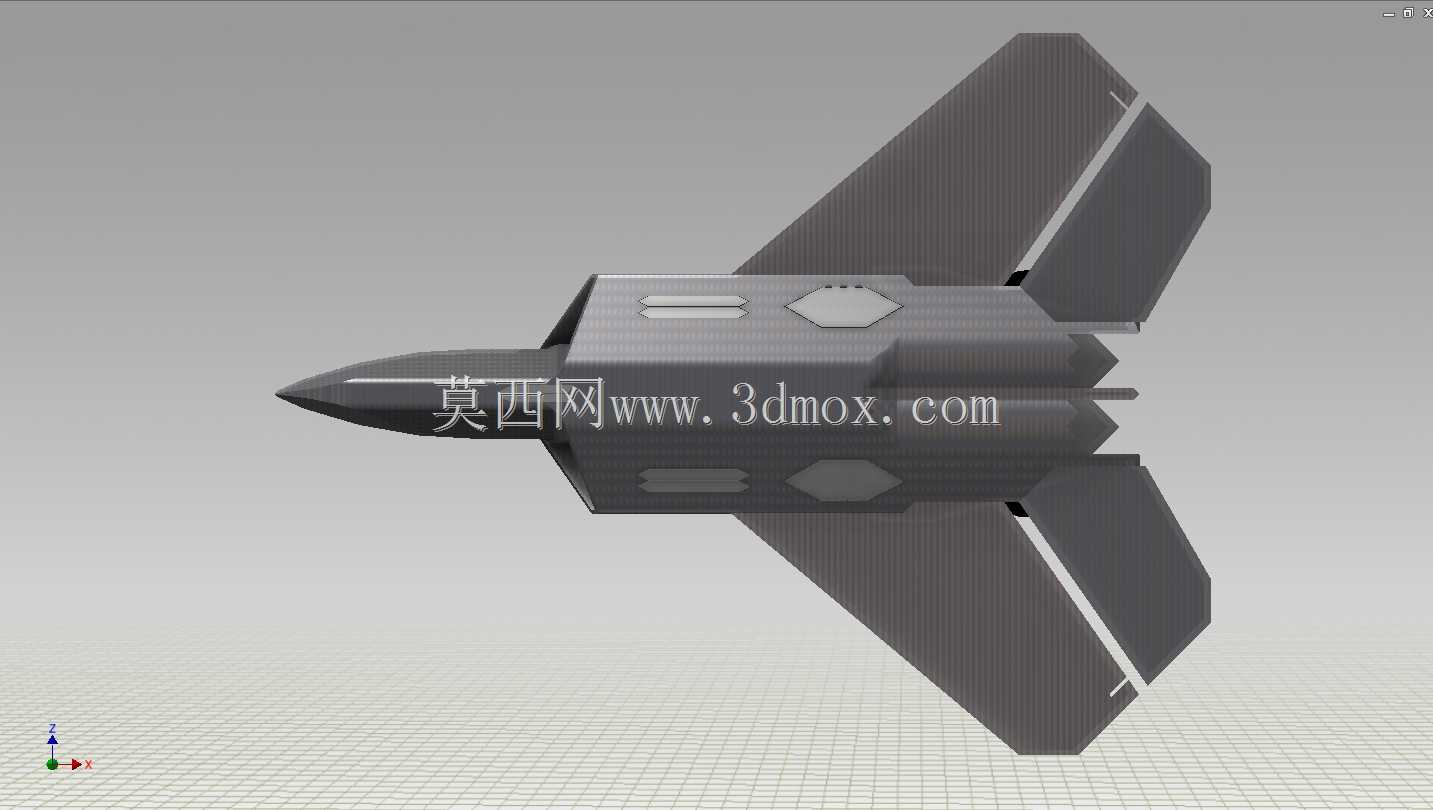

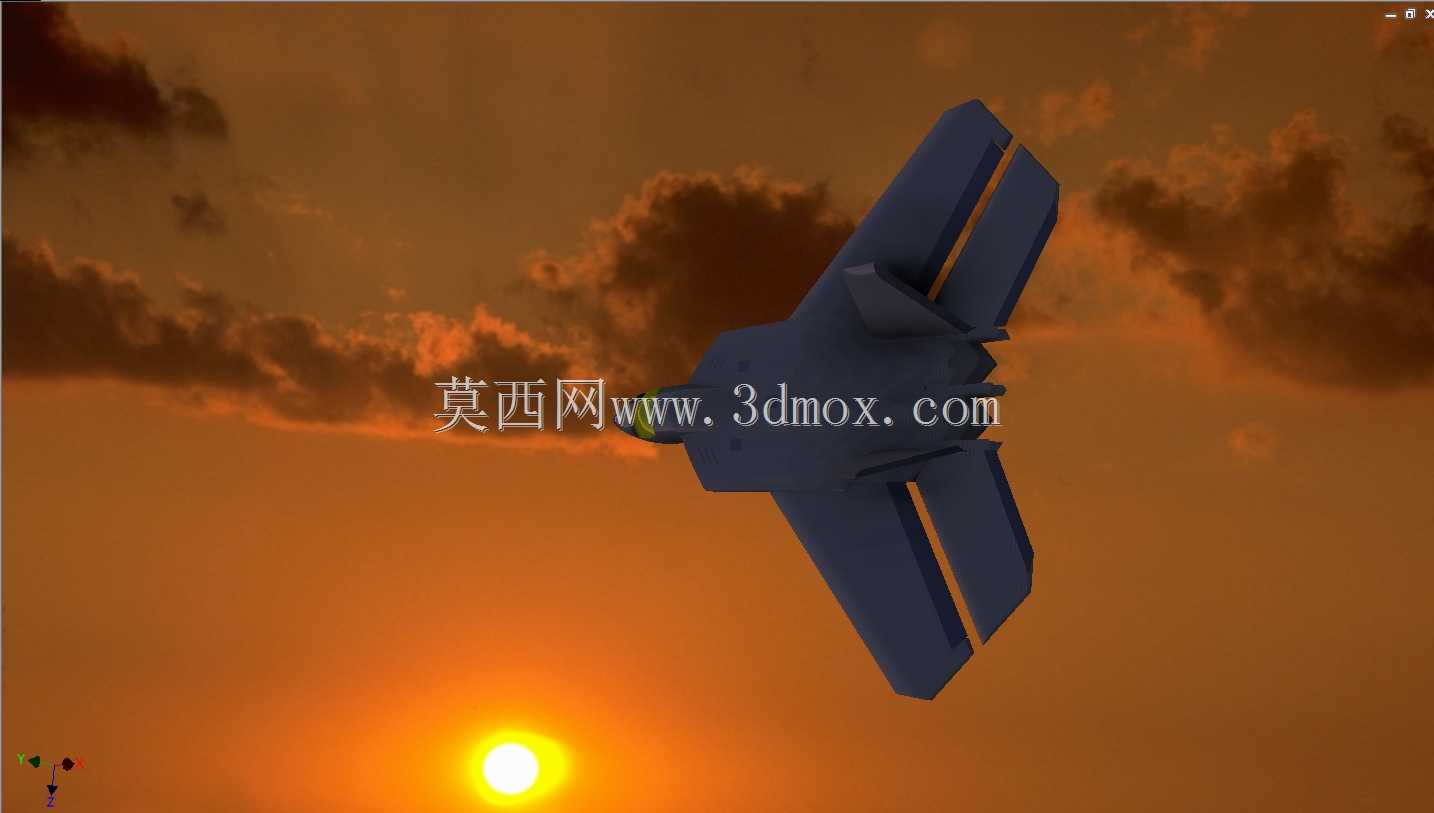

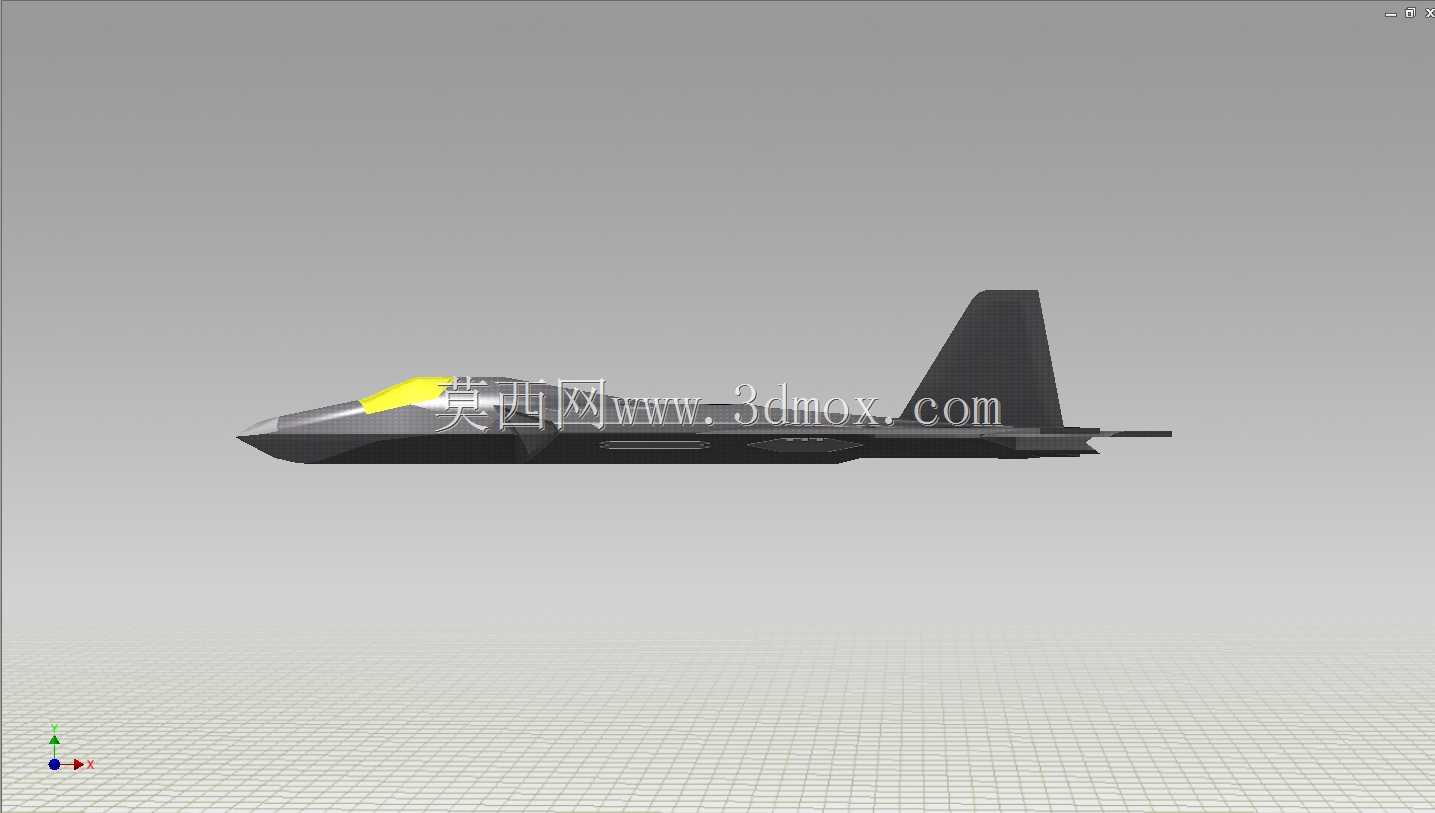

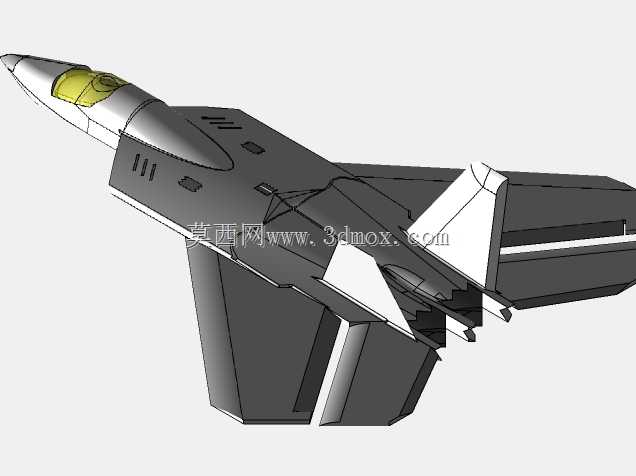

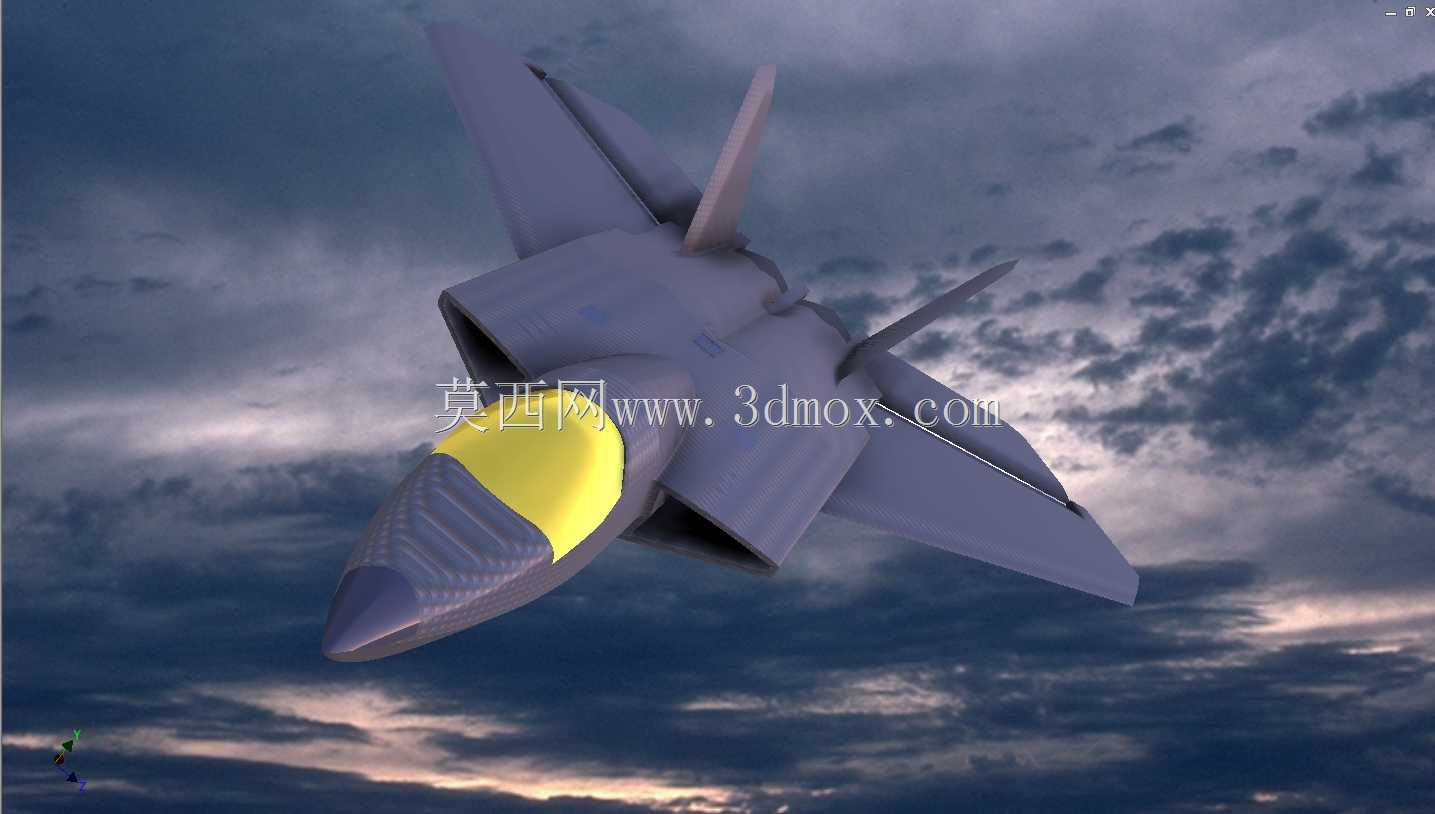

本次呈现的战机改装设计，围绕第五代制空战机的气动优化与任务拓展需求展开，在保留原机型核心隐身气动布局的基础上，针对多任务挂载、高机动飞行边界做了针对性调整。从气动外形来看，整机延续了双发双垂尾、翼身融合的隐身布局，机头棱线与进气道前缘的边条设计完整保留，可在大迎角飞行时拉出稳定脱体涡，为机翼提供额外升力，同时座舱盖的黄金镀膜层做了曲面弧度优化，既保证飞行员全向视野，又能将正面雷达反射截面积控制在极低水平。垂尾采用外倾式全动设计，相比原机型的垂尾面积做了小幅缩减，配合数字化电传飞控的控制律调整，可在跨音速飞行阶段降低舵面阻力，同时保证偏航方向的操纵冗余，即便单发出现推力损失，也能通过垂尾差动与平尾配平维持可控飞行状态。机身中部的主弹舱与侧弹舱边界做了修形处理，在不破坏隐身蒙皮连续性的前提下，拓展了弹舱内部净空间，可兼容小直径精确制导炸弹与中距空空导弹的混装挂载，满足制空作战与对地精确打击的多任务切换需求。进气道采用加莱特式超声速进气设计，唇口做了锯齿化处理，既可以在2马赫级飞行速度下为发动机提供稳定的进气压力恢复，又能通过锯齿结构散射入射雷达波，避免进气道空腔形成强雷达反射源。起落架舱门与维护口盖全部采用锯齿形接缝设计，所有口盖的开合边界都与机身棱线平行，保证整机雷达反射信号的可控性。机翼采用切尖菱形中单翼设计，前缘后掠角与后缘前掠角经过反复气动仿真验证，在亚音速巡航阶段可获得较高的升阻比，在超声速突防阶段又能降低波阻，兼顾不同飞行包线内的飞行效率。尾喷管采用二元矢量推力设计，喷口上下调节板可做±20度范围的偏转，配合飞控系统可实现直接力控制，在近距格斗阶段可快速调整机头指向，缩短导弹瞄准锁定时间，同时喷管的扁平化设计也能降低后向红外辐射特征，压缩红外制导导弹的锁定距离。从安装边界来看，整机的机载设备安装预留空间围绕机身重心对称分布，航电设备舱布置在机头雷达罩后方与座舱后侧区域，燃油舱分布在机翼与机身中部的翼身融合段，保证燃油消耗过程中整机重心偏移量控制在允许范围内，无需额外的配平调整。机身蒙皮采用复合材料与钛合金混合铺层设计，承力框与梁结构布置在机身内部主传力路径上，可承受9G过载的机动飞行载荷，同时所有机载天线都采用保形设计，嵌入蒙皮内部，避免外露天线造成的气动阻力与雷达反射增量。该设计可用于航空装备的气动仿真验证、战机结构教学演示、虚拟空战场景搭建等场景，为军用航空领域的结构设计与方案论证提供直观的三维参照。
