外骨骼式动力辅助穿戴框架结构设计

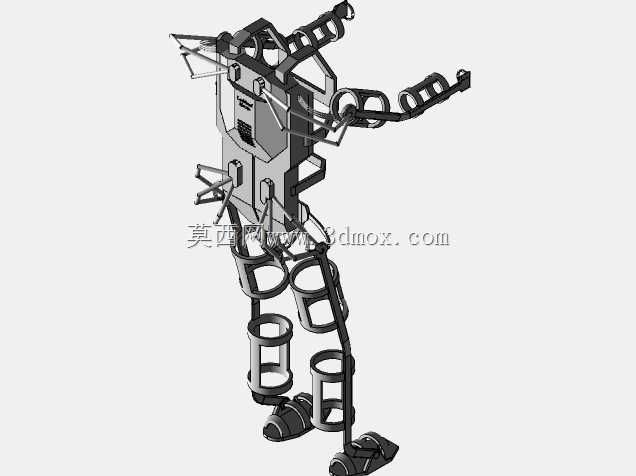

　　这套穿戴式框架结构的设计核心，是围绕人体下肢与躯干的运动轨迹做适配，首先要解决的是穿戴状态下的肢体活动自由度问题——从结构上看，躯干部分的主框架采用镂空式桁架设计，既保证了整体刚性，又尽可能降低了结构自重，避免给穿戴者带来额外的负重负担。在实际应用场景中，这类结构可适配负重搬运、长距离徒步行进、肢体康复辅助等多个场景，不同场景下的受力边界有明显差异：负重搬运工况下，躯干框架需要承接肩部传递的载荷，通过两侧的立柱结构将载荷分流到下肢支撑段，最终传导至足底的支撑结构，避免载荷直接作用在人体腰椎部位；康复辅助场景下，则需要调整各铰接点的阻尼参数，给肢体活动提供适度的助力支撑，同时不会干扰正常的关节活动角度。

　　从结构设计思路来看，下肢部分的环形固定件是核心的人机交互界面，每个环形件的内侧都预留了柔性衬垫的安装空间，固定件的开合结构采用快拆式设计，不需要额外工具就能完成穿戴与脱卸，铰接点的位置完全对应人体髋关节、膝关节、踝关节的生理转动中心，避免穿戴过程中出现结构卡滞、肢体活动受限的问题。上肢部分的延伸框架同样采用多段铰接设计，可跟随手臂的抬升、伸展动作同步转动，当需要托举重物时，上肢框架的铰接点可通过锁止结构提供支撑力，分担手臂肌肉的负重。

　　在尺寸与安装边界的考量上，这套结构的各段杆件都预留了长度调节余量，可适配不同身高、不同腿长的穿戴者，调节范围覆盖160cm到185cm身高区间的人体尺寸，各铰接点的转动角度做了机械限位：髋关节前后摆动角度限制在-15°到120°区间，膝关节弯曲角度限制在0°到135°区间，避免超出人体正常活动范围造成穿戴损伤。足底的支撑件采用仿足形轮廓设计，接触面预留了绑带安装位，可与常规的工装鞋、户外鞋做固定，不需要搭配专用鞋具，降低了实际使用的适配成本。

　　结构的受力传递路径做了专门优化，所有承受主要载荷的杆件都采用等强度设计，在铰接点、载荷集中的位置做了局部加厚处理，非受力区域则通过镂空、开槽的方式去除多余材料，整体结构的应力分布均匀，在额定负重工况下，最大应力出现在膝关节铰接点的加强筋位置，远低于常用结构材料的屈服强度，不会出现结构变形、断裂的风险。各铰接位置都预留了标准的动力元件安装位，可根据实际使用需求加装线性驱动、旋转驱动元件，拓展成主动助力式外骨骼结构，不需要对主框架做二次打孔、焊接改造，框架上的标准化安装孔位也兼容常规的传感器、绑带、护具的安装尺寸，后续的功能拓展十分便捷。

　　在实际装配过程中，所有铰接轴都采用快拆式销轴连接，维护时可快速拆卸单个杆件进行更换，不需要拆解整个框架结构，各活动部位的间隙控制在0.2mm以内，既保证了转动的顺畅度，又不会出现过大的旷量导致结构晃动。框架整体的边缘都做了圆角倒钝处理，没有尖锐的棱角，避免穿戴过程中剐蹭衣物或者划伤皮肤，所有固定绑带的走向都避开了人体的血管、神经压迫位置，长时间穿戴也不会出现肢体发麻、血流不畅的问题。
