3M卡口面罩适配40MM北约滤毒罐转接结构

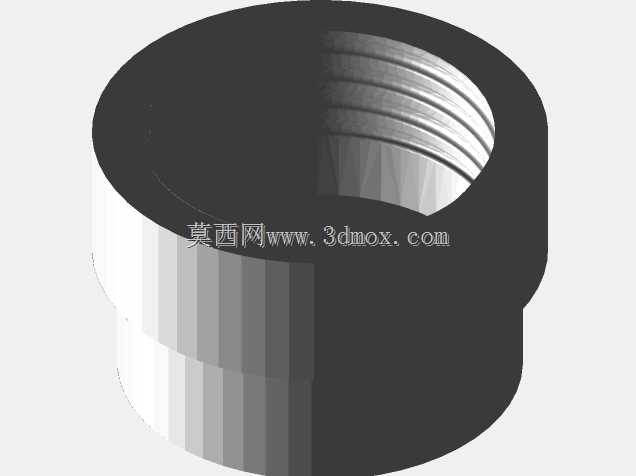

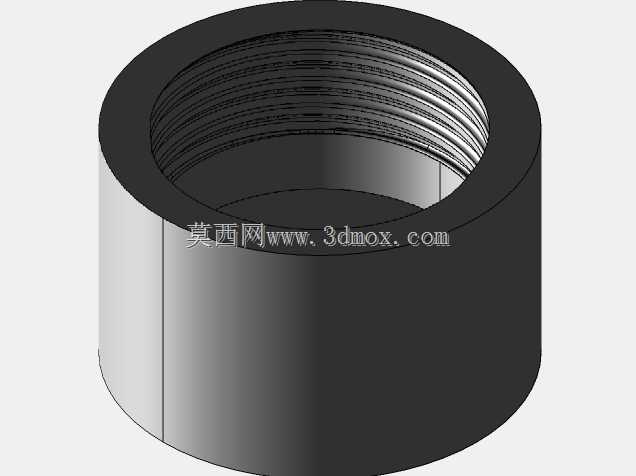

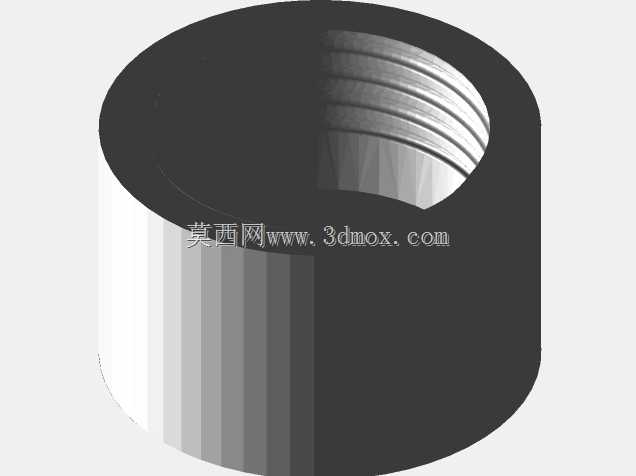

在个体呼吸防护装备的适配改造场景中，不同接口标准的面罩与滤毒元件无法直接通用是一线作业、应急防护场景中常见的痛点，这款转接结构正是针对3M系列卡口式面罩与40MM标准北约螺纹接口滤毒罐的适配需求开发。从实际使用场景来看，当作业人员手头持有3M卡口面罩，但配套滤毒元件供应不足，或需要使用适配北约40MM接口的特定类型滤毒罐时，该转接件可直接填补接口不匹配的空白，无需更换整套呼吸防护装备，就能实现不同标准防护部件的组合使用，覆盖化工应急处置、粉尘作业环境防护、公共卫生应急防护等多类需要呼吸防护的场景。从功能特性上看，该转接件为中空筒状结构，两端分别对应不同的接口标准：一端采用与3M卡口面罩匹配的卡扣式连接结构，可直接卡入面罩的呼吸接口位，卡扣结构自带定位限位，安装后可实现周向固定，不会在使用过程中出现意外松脱；另一端为标准40MM北约规格内螺纹，可直接旋接对应规格的滤毒罐，螺纹段的长度与牙距完全匹配通用滤毒罐的外螺纹标准，旋合后可保证足够的连接深度，避免出现漏气、连接强度不足的问题。设计过程中，首先对两类接口的配合尺寸做了逆向测绘，卡口端重点匹配3M面罩接口的卡扣凸起位置、卡槽深度、密封面的平面度要求，保证安装后转接件与面罩的密封面完全贴合，无需额外添加密封垫即可实现基础气密，若有更高等级的气密需求，也可在密封面处加装薄型橡胶密封圈进一步提升密封性能；螺纹端严格遵循北约40MM滤毒接口的螺纹参数，牙型角、螺距、螺纹小径与大径尺寸均符合通用标准，可兼容市面上绝大多数符合该标准的滤毒罐产品。在外形尺寸与安装边界上，转接件整体为同轴圆筒结构，最大外径控制在合理范围内，安装后不会突出面罩接口过多，避免在狭窄空间作业时转接件与周边物体发生剐蹭；轴向长度经过优化，在保证两端连接结构有足够配合长度的前提下尽可能压缩整体长度，减少转接后的呼吸死腔体积，降低使用者的呼吸阻力，同时控制整体重量，避免长时间佩戴时因转接件额外重量造成面罩下坠、佩戴舒适度下降的问题。结构壁厚经过受力校核，既保证卡扣部位有足够的结构强度，在频繁拆装、受到外力磕碰时不会发生断裂，也避免壁厚过大造成整体重量冗余，中空的通气流道完全贯通，无多余的结构凸起阻挡气流，保证呼吸时气流通畅。针对实际使用中可能出现的卡扣磨损问题，卡口端的卡扣接触面做了轻微的倒角处理，既方便安装时的对位卡入，也能减少拆装过程中卡扣部位的磨损量，提升转接件的重复使用寿命。
